Здесь вы можете посмотреть фотографии выполненных нашей организацией объектов и примеры проектной документации

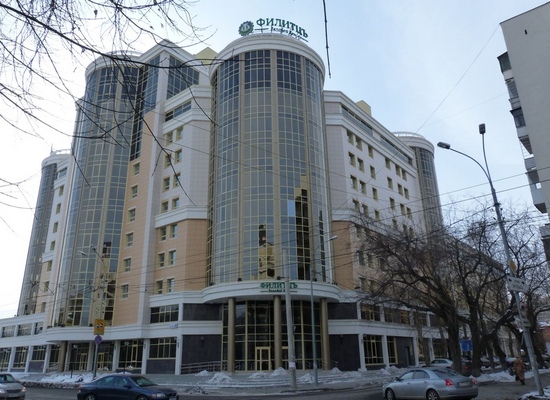

Многофункциональный центр ФИЛИТЦ

Перекресток улиц Луначарского – Энгельса.
Выполнено: Гидравлические расчеты. Теплотехнические расчеты. Сопровождение монтажных работ по системам отопления, вентиляции, канализации, дымоудаления, ИТП.

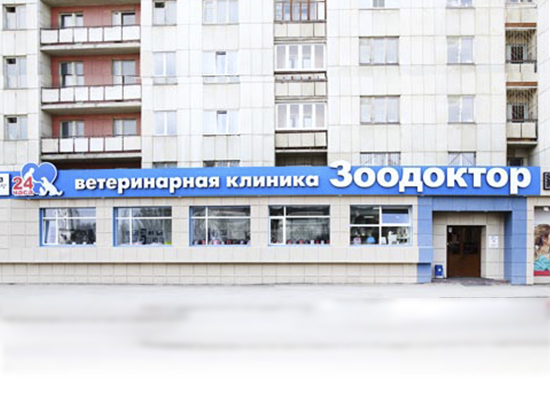

Частная ветеринарная клиника “ЗООДОКТОР”

Бульвар Культуры 33, Московская 219, Аптекарская 33, Решетникова 22.
Выполнено: проектирование систем вентиляции и кондиционирования.

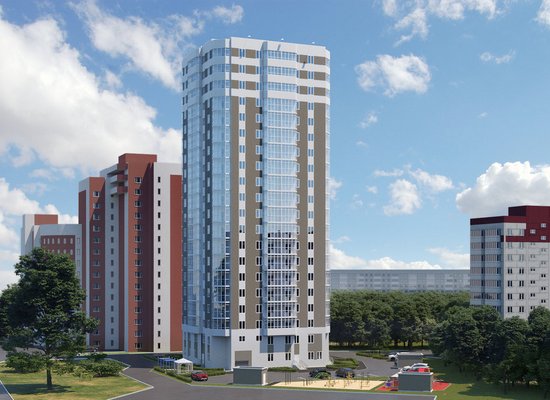

Жилой дом 20 этажей

По улице Среднеуральской 9.
Выполнено: проектирование систем вентиляции, отопления, дымоудаления.

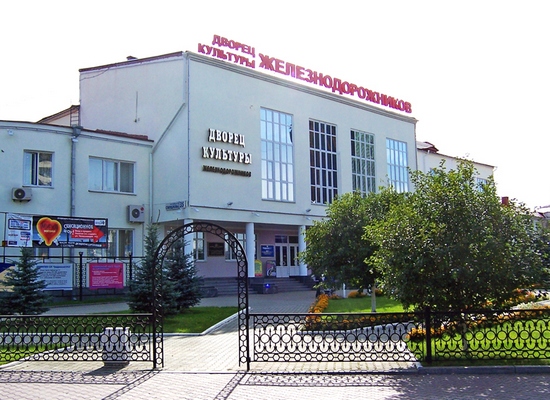

Дом Культуры Железнодорожников

по ул.Челюскинцев.
Выполнено: проектирование систем вентиляции, кондиционирования.

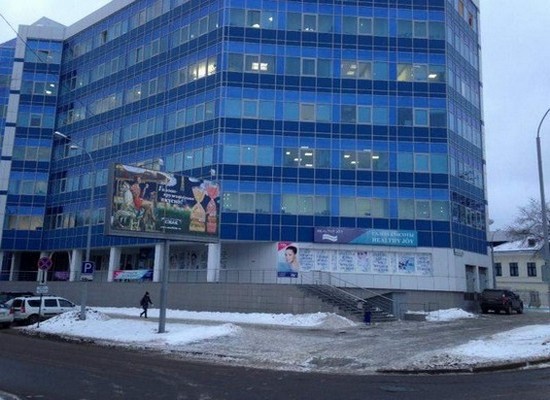

Административное здание

по улице Добролюбова 16. Расчет воздухообменов. Сопровождение монтажных работ по системам вентиляции, кондиционирования, дымоудаления.

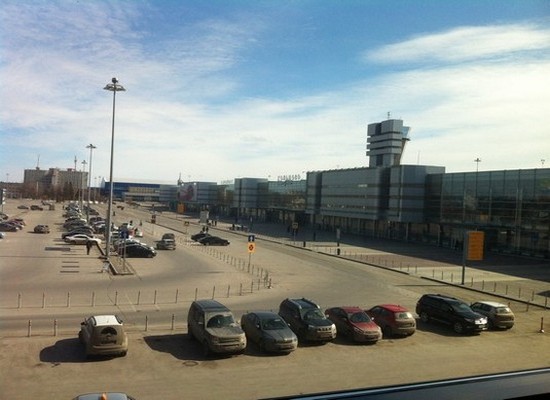

Аэропорт Кольцово

Выполнено: проектирование систем вентиляции отдельных участков.

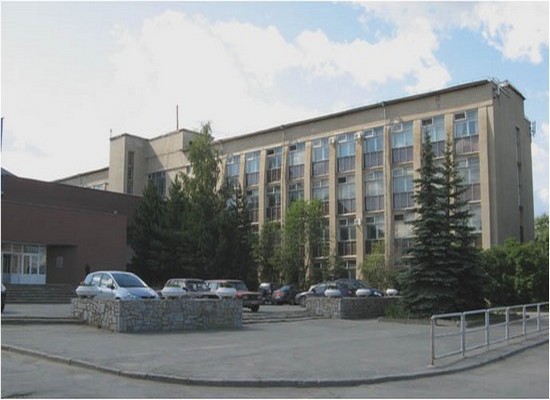

ИМЕТ УрО РАН

ул.Амундсена 101.
Выполнено: проектирование систем вентиляции частков контроля физики металлов. Вентиляция из стеклопластиковых композитов.

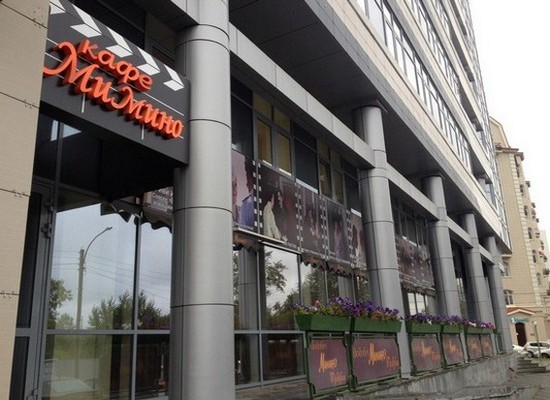

Кафе Мимино и Бар Горький

по ул.Горького 63. Сопровождение монтажных работ по системам отопления, вентиляции.
Выполнено: перепроектирование систем кондиционирования.

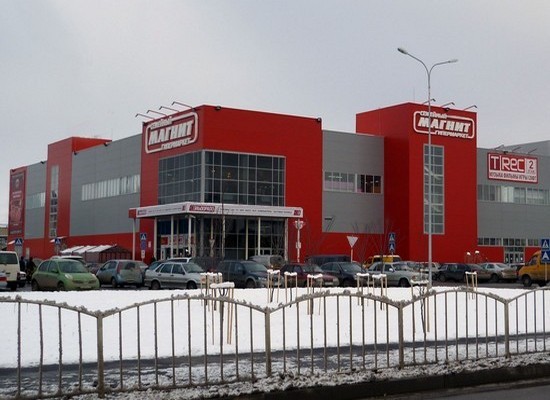

Гипермаркет МАГНИТ Семейный

(38 000м2) г.Серов.
Выполнено: проектирование разделов отопления, вентиляции, дымоудаления, кондиционирования, теплоснабжения, холодоснабжения.

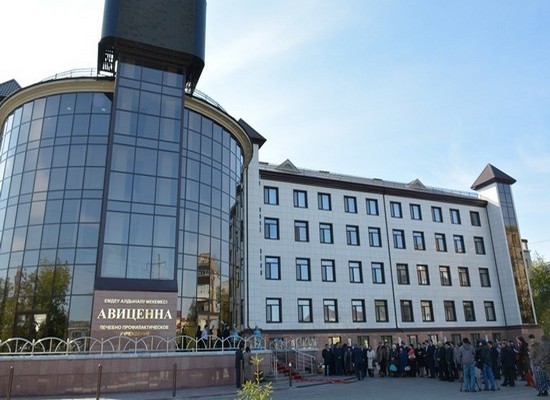

Частный медикореабилитационный центр “АВИЦЕННА”

г.Кокшетау.
Выполнено: проектирование систем вентиляции, кондиционирования.

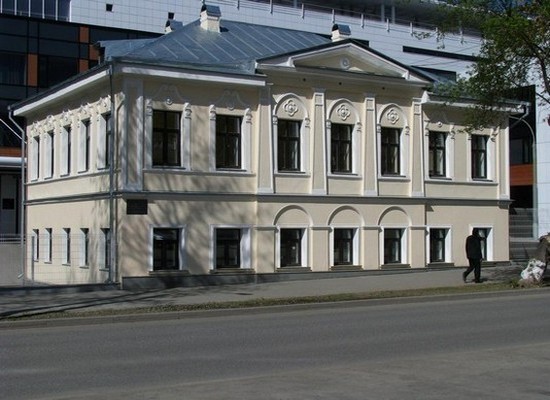

Музей Эрнста Неизвестного

г. Екатеринбурге по ул. Добролюбова.
Выполнено: проектирование систем вентиляции, кондиционирования, отопления.

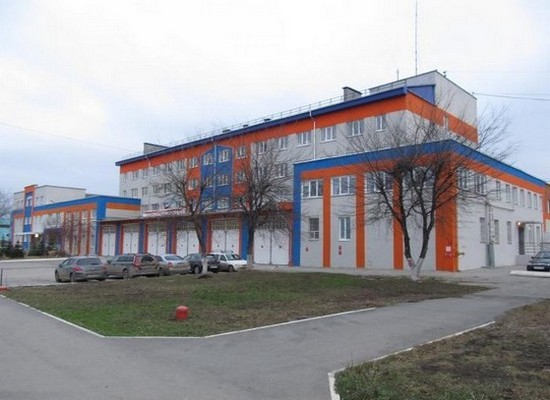

Пожарные части для нужд МЧС России

г. Нижний Тагил, г. Нижние Серьги, г. Уфа. .
Выполнено: проектирование систем вентиляции, кондиционирования, отопления. Прохождение государственной проектной и сметной экспертизы.

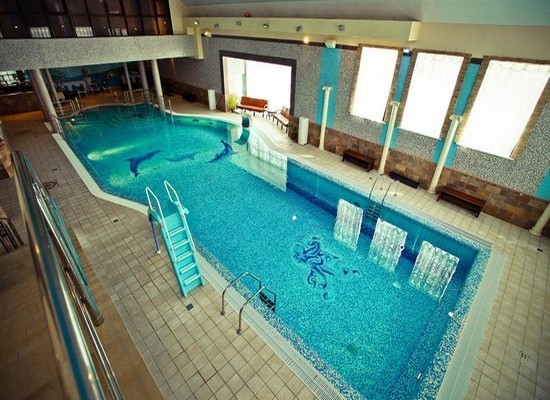

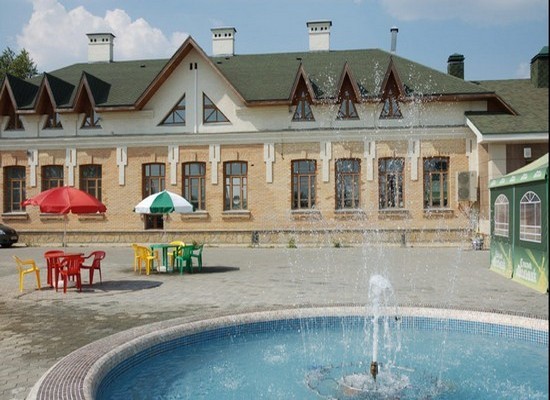

Загородный комплекс “РАЗДОЛЬЕ” в пос. Косулино

Выполнено: проектирование систем вентиляции, центрального кондиционирования, отопления, теплых полов: бассейна, автомойки, конференцзалов, ресторана, гостиницы.

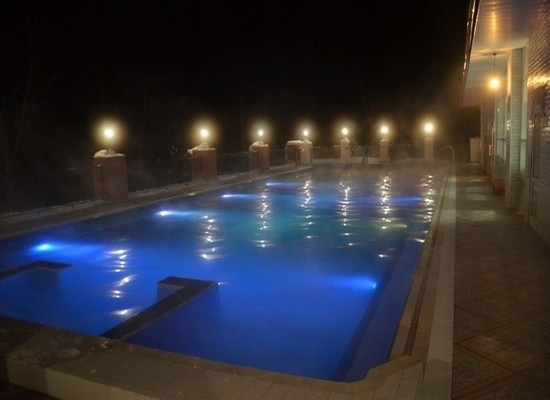

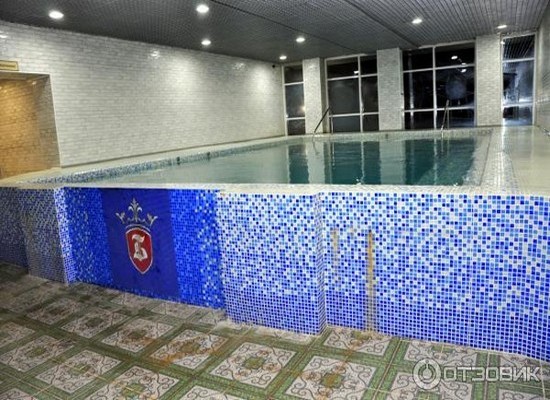

Оздоровительный комплекс

г.Реж.
Выполнено: проектирование систем водоподготовки бассейна.

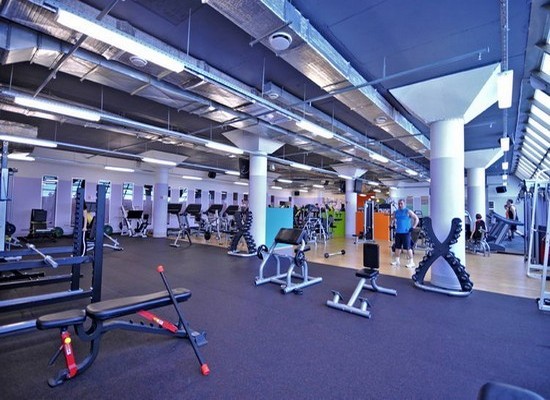

Фитнесс центр Life FIT

ул.Серова.
Выполнено: проектирование систем вентиляции, кондиционирования.

Фитнесс центр Абсолют

ул.Совхозной 2.
Выполнено: проектирование систем вентиляции, кондиционирования.

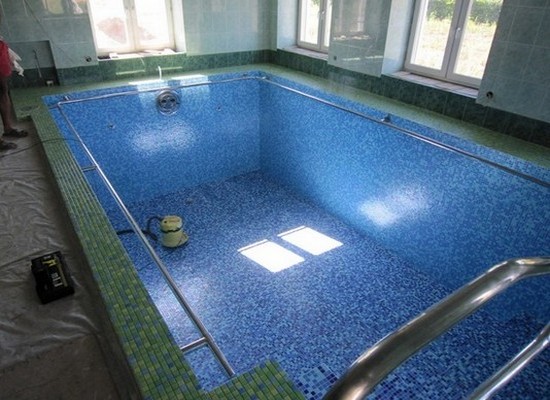

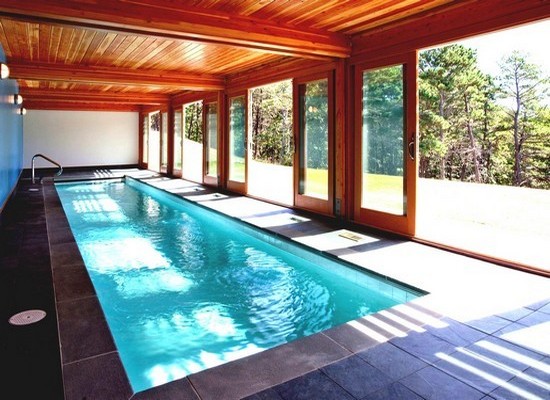

Бассейн плавательный

Частный Заказчик.
Выполнено: проектирование систем водоподготовки бассейна, задание на заливку чаши.

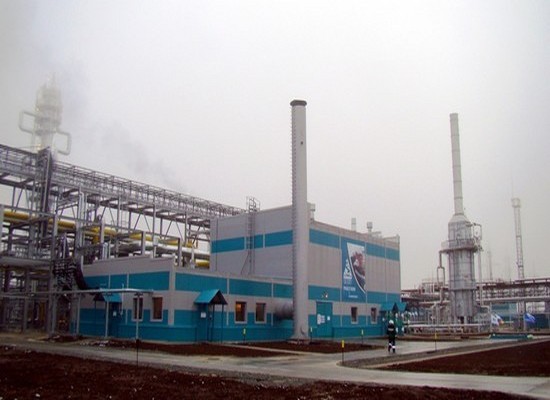

Блок Деэтанизации и Низкотемпературной Дегазации

для нужд ОАО “РОСНЕФТЬ”.
Выполнено: проектирование систем вентиляции технологической, вентиляции аварийной, дымоудаления.

Здание для поддержания жизнедеятельности месторождения

в Тувинском районе для нужд ОАО “Газпромнефть”

Выполнено: проектирование систем вентиляции технологической, вентиляции аварийной, кондиционирования.

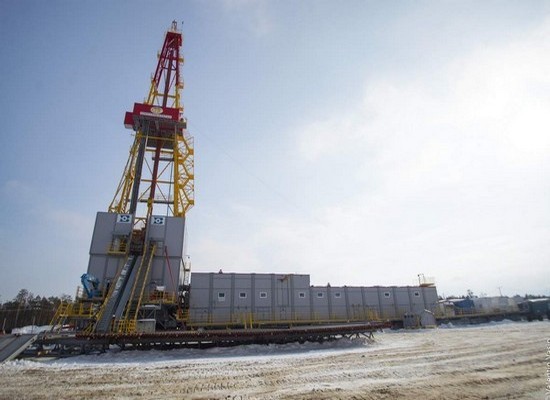

Буровая установка постоянного базирования

Выполнено: проектирование систем вентиляции технологической, вентиляции аварийной, отопления воздушного.

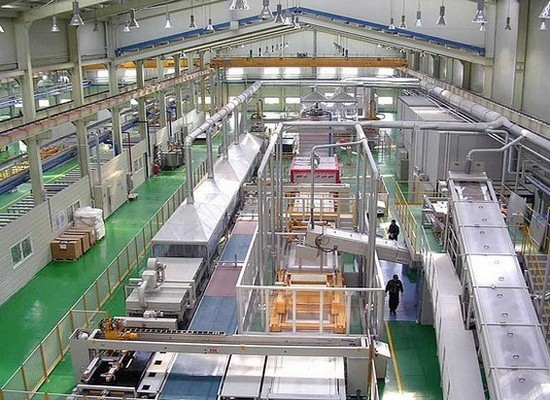

Градообразующие предприятие

г. Кыштым. ОАО “Русский Кварц”.

Выполнено: оптимизация проекта реконструкции завода. Перепроектирование участка дробильно-сортировочного цеха. Системы аспирации, вентиляции, дымоудаления.

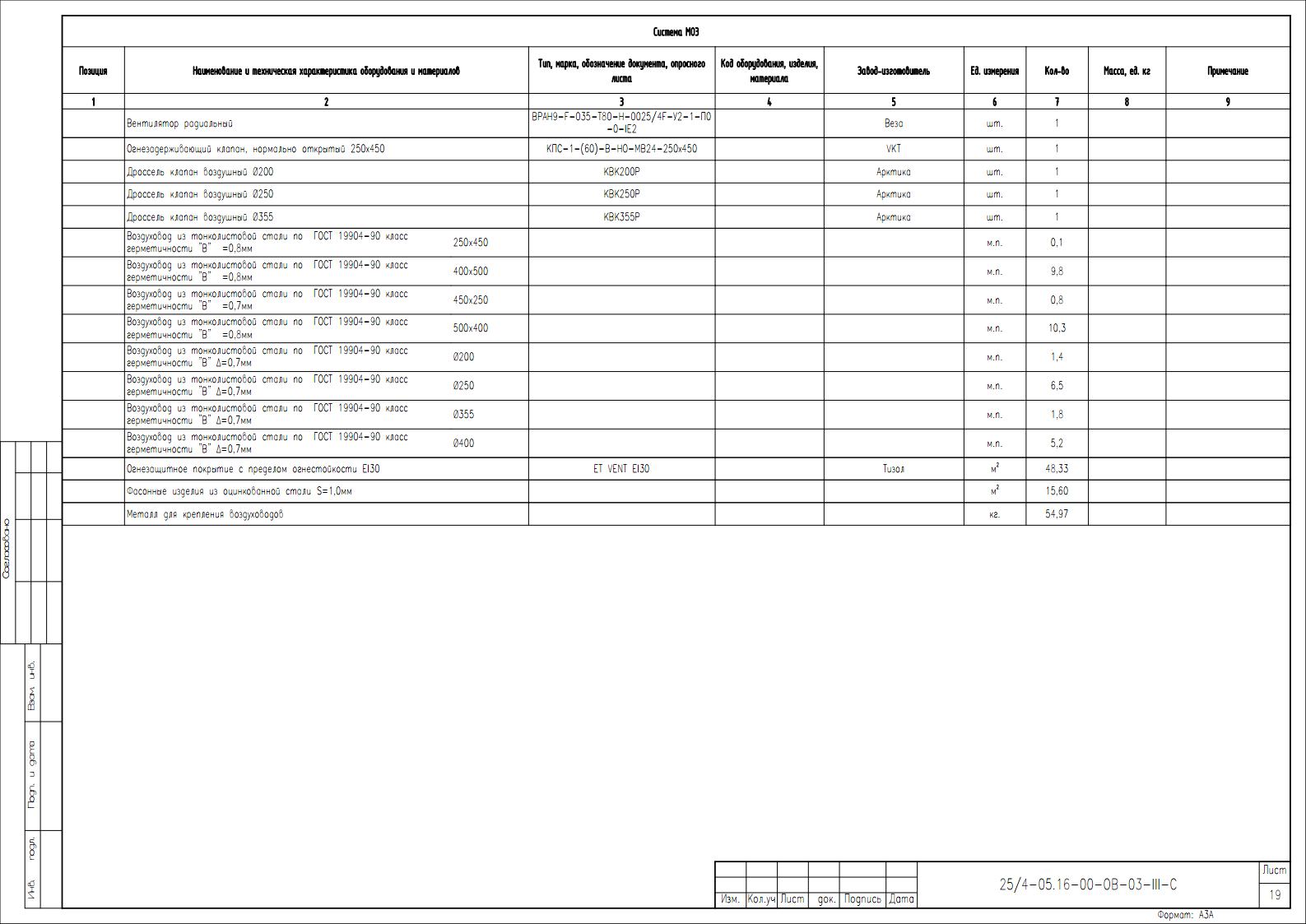

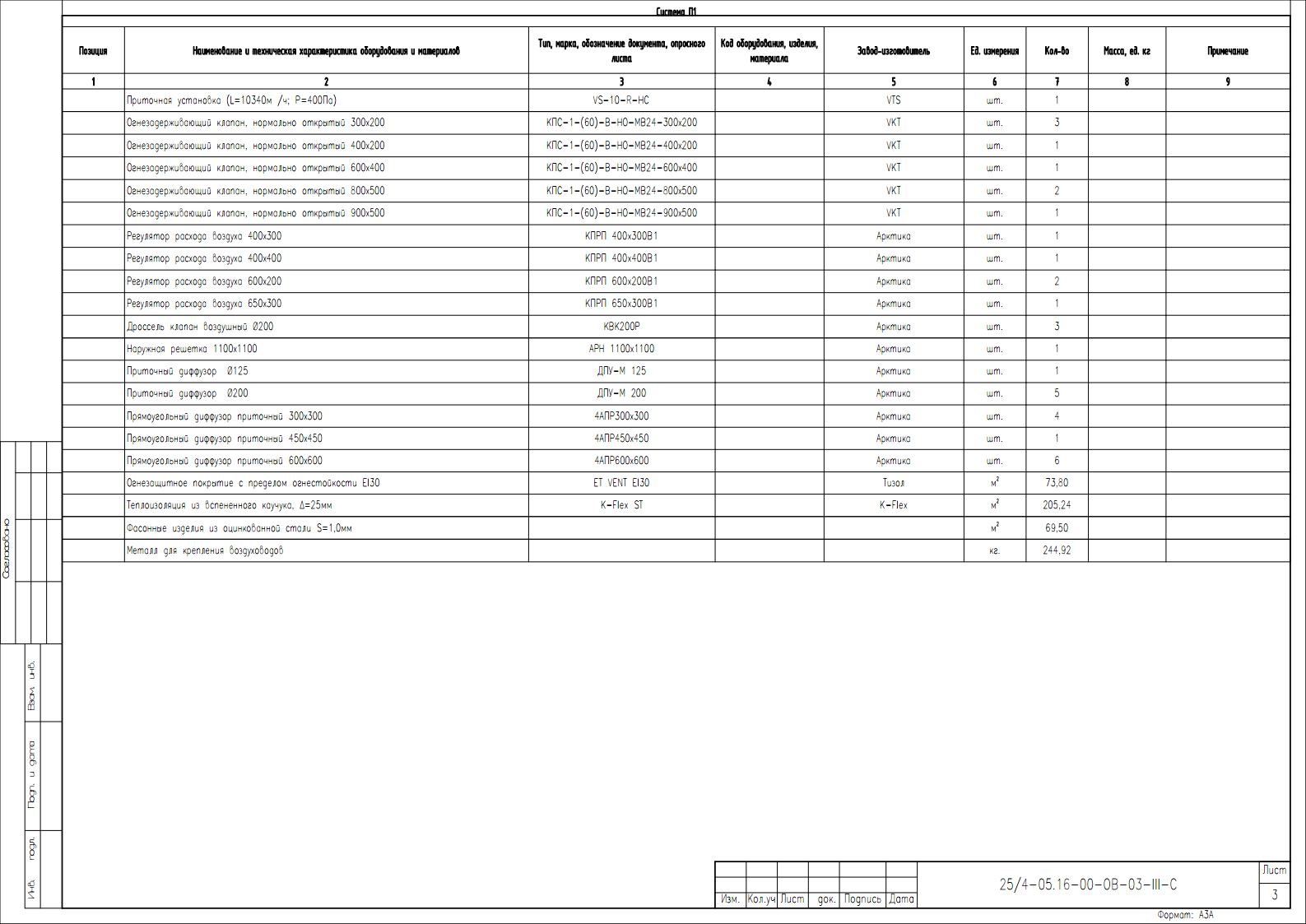

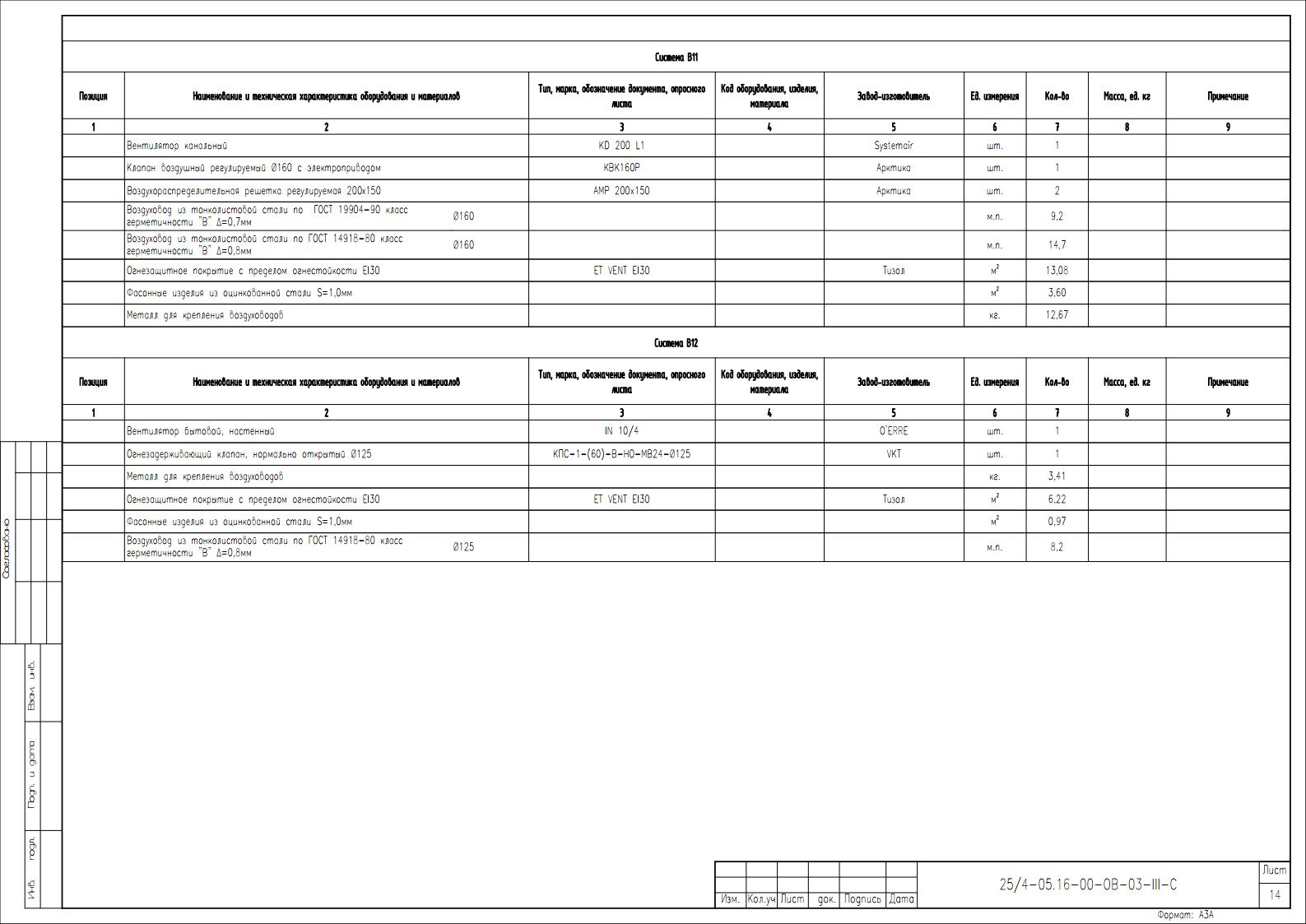

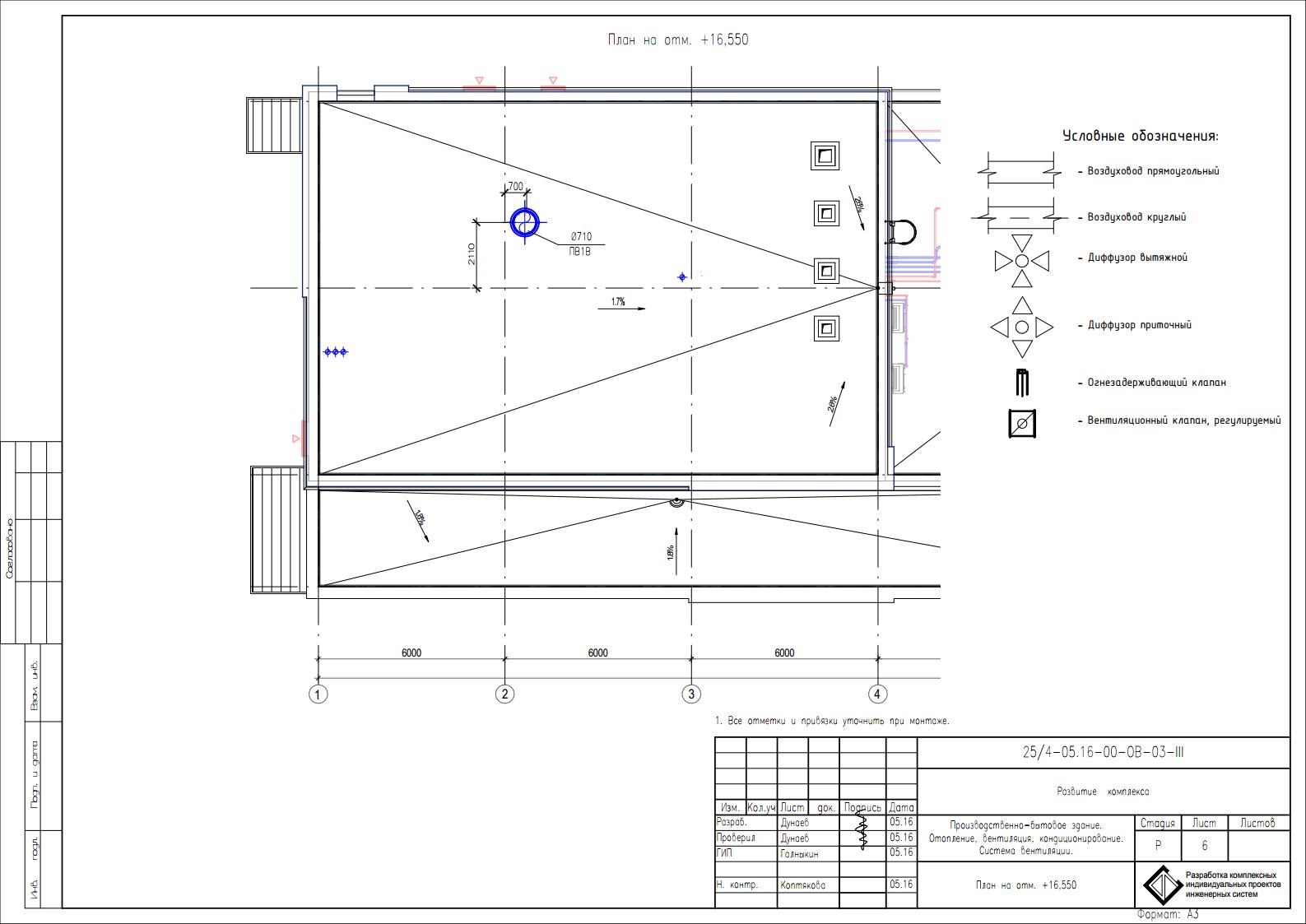

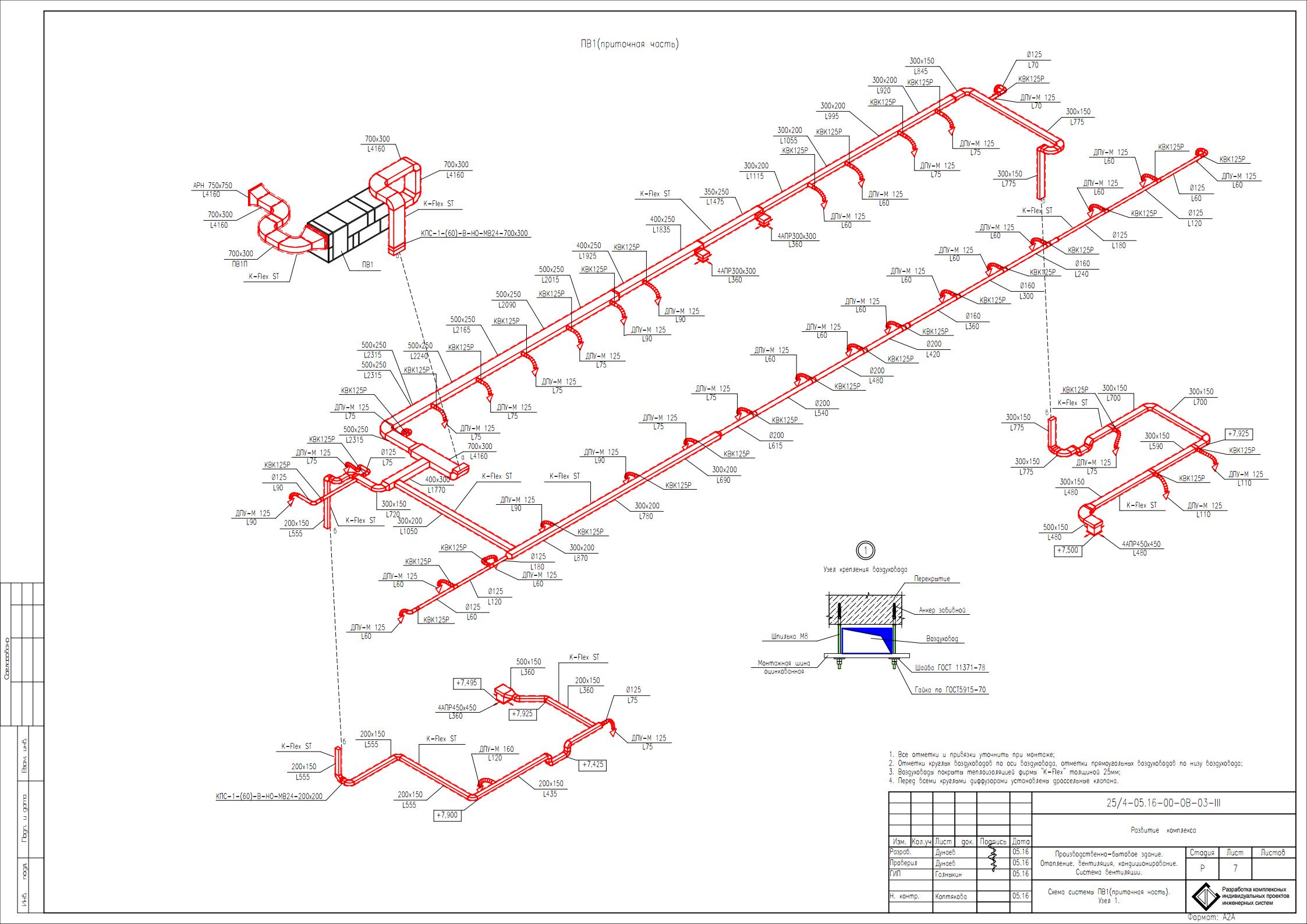

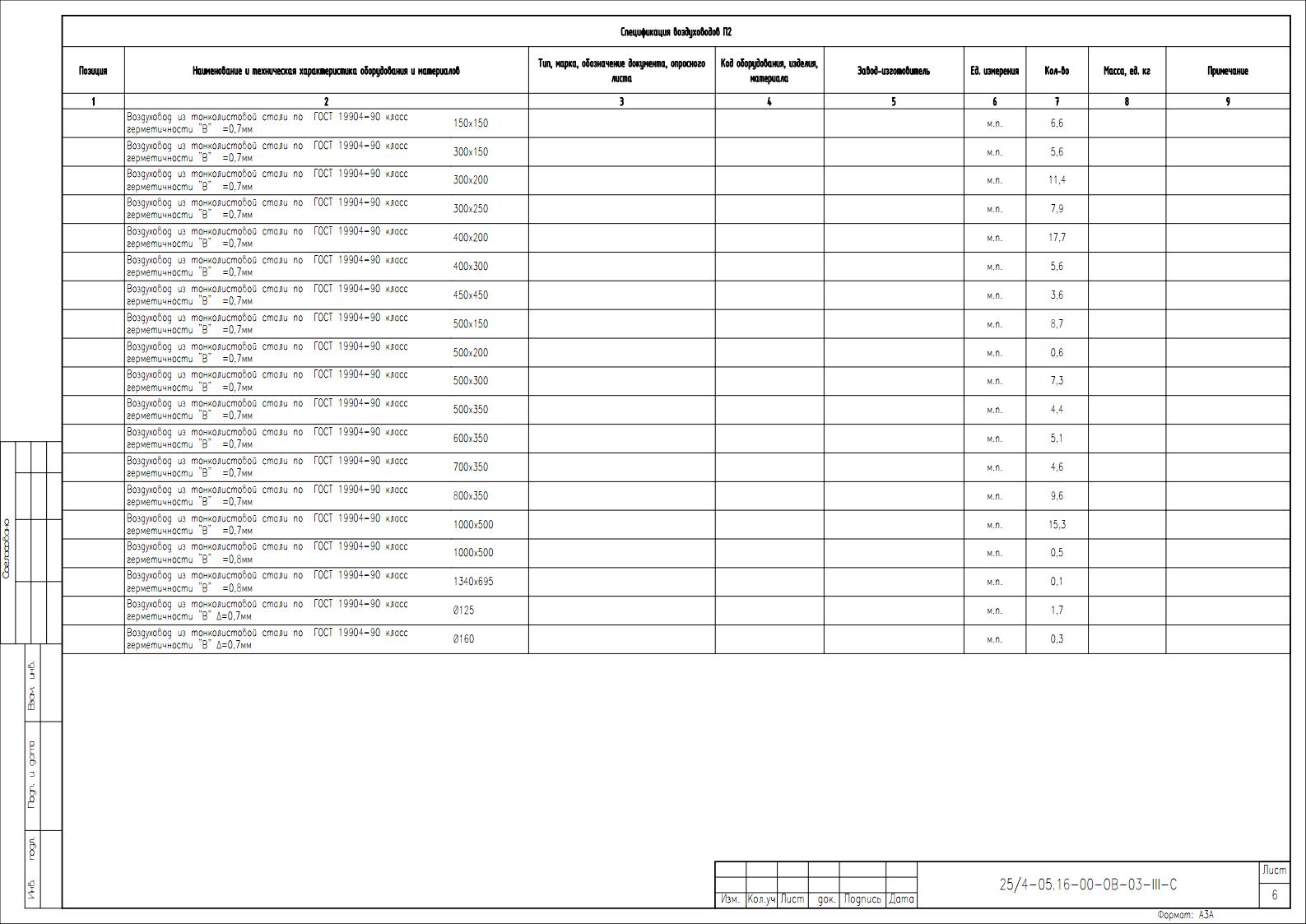

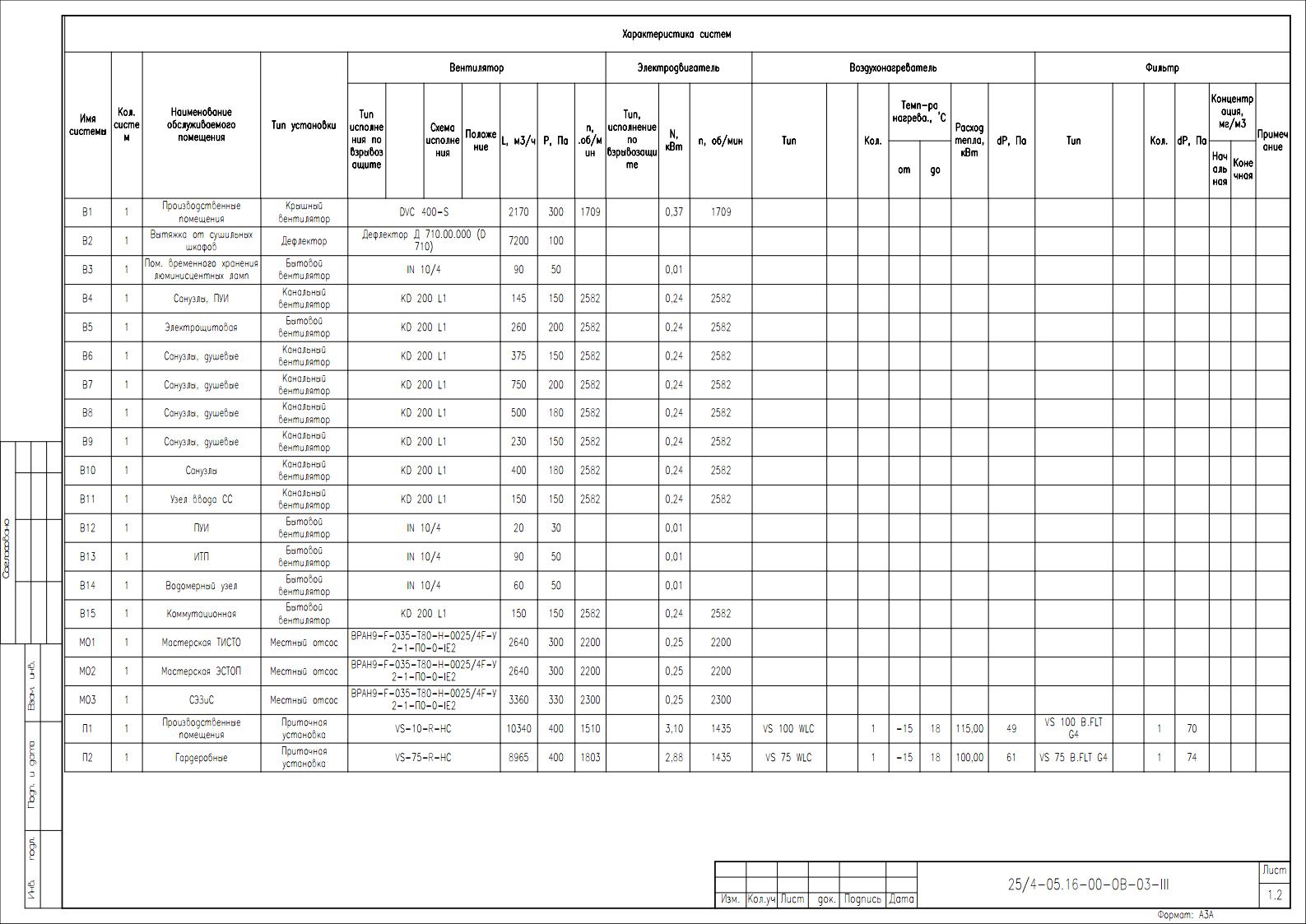

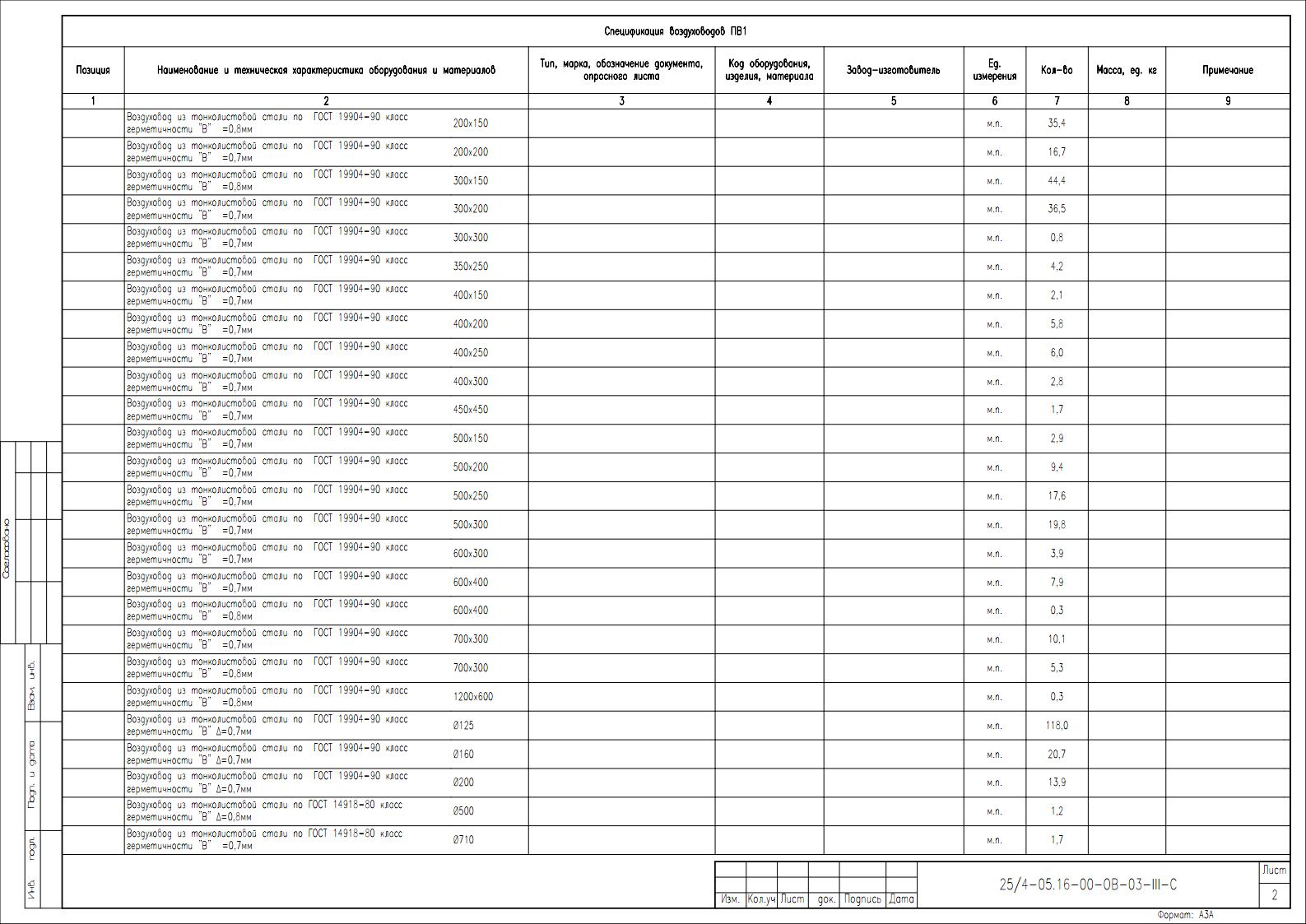

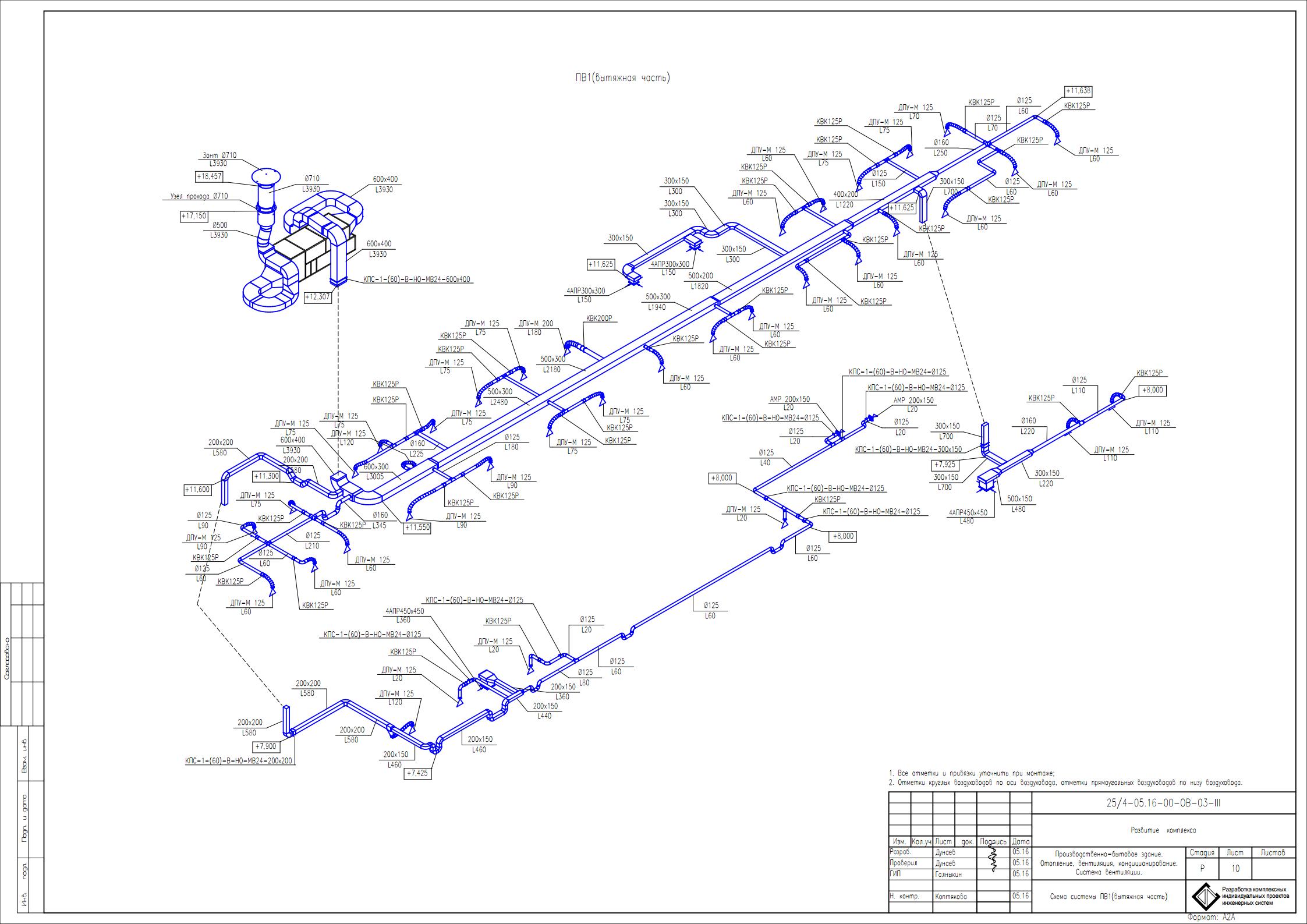

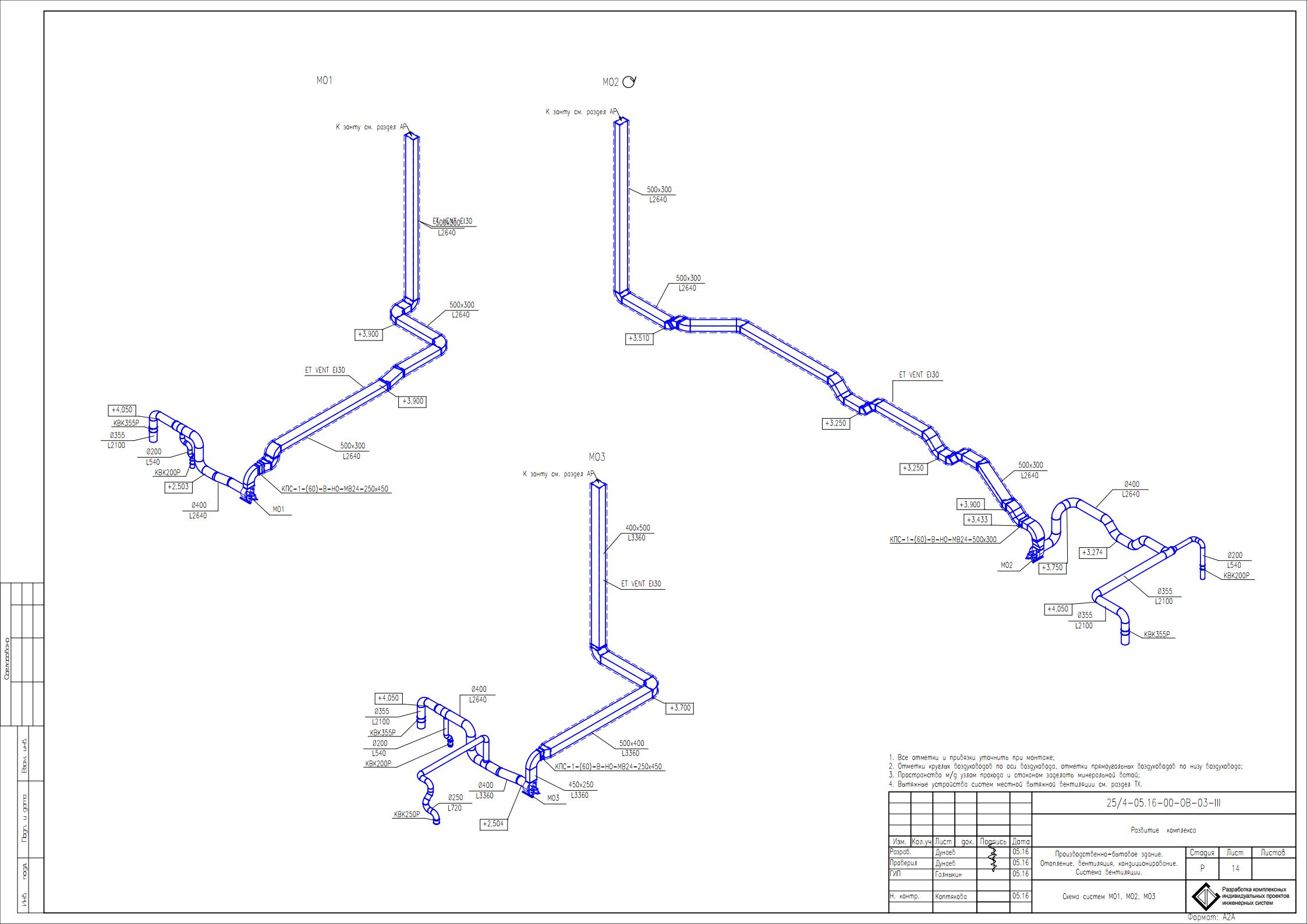

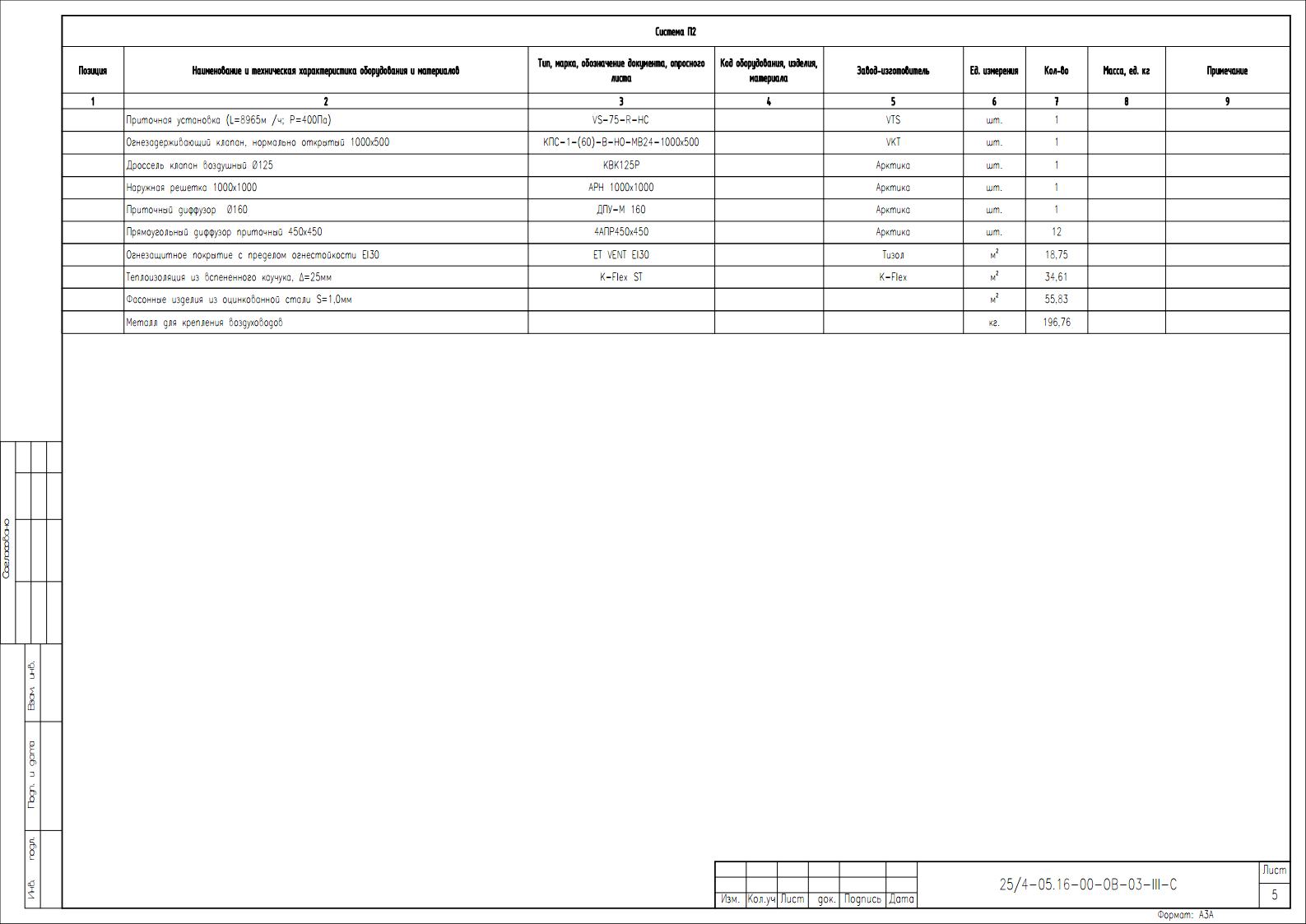

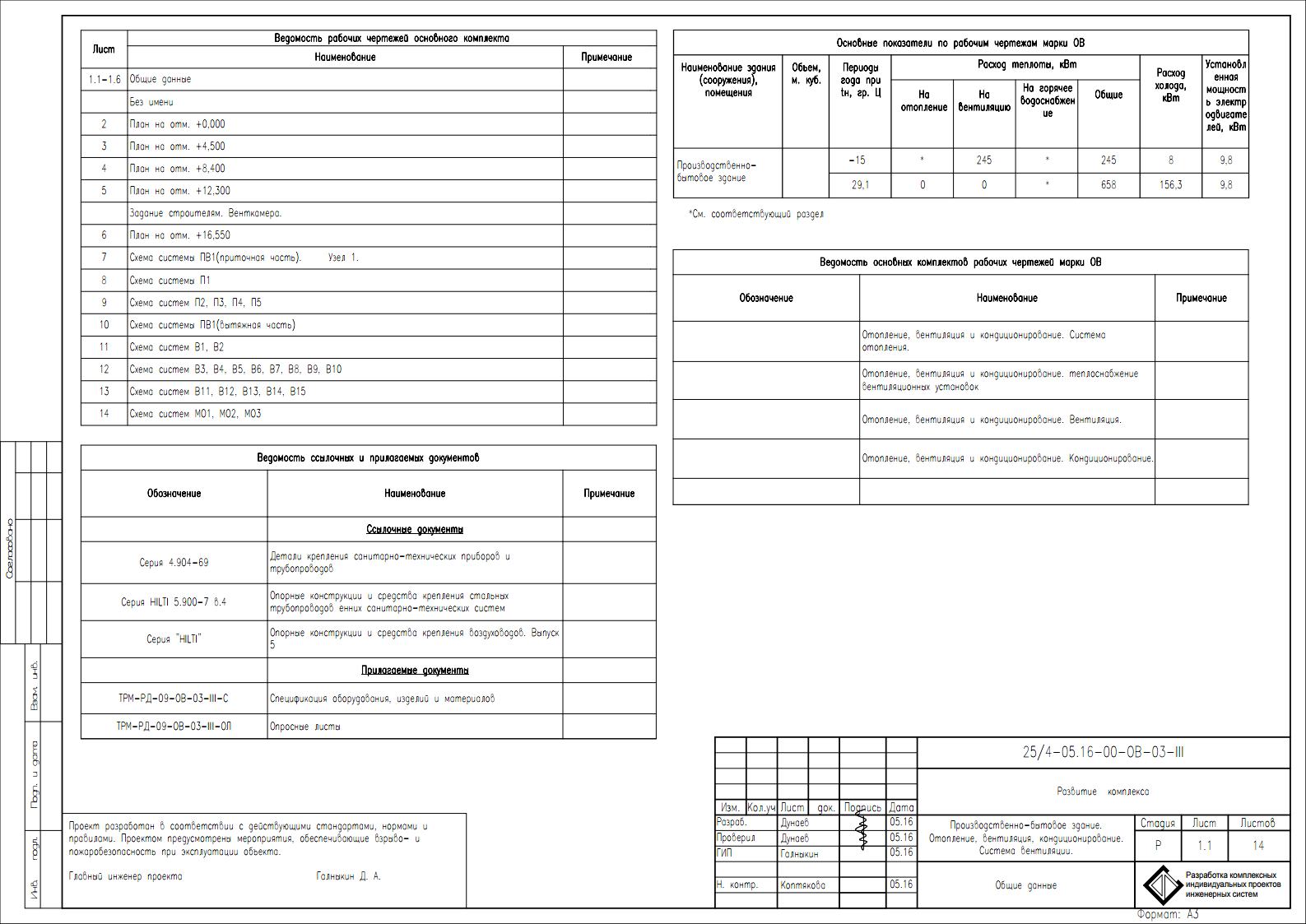

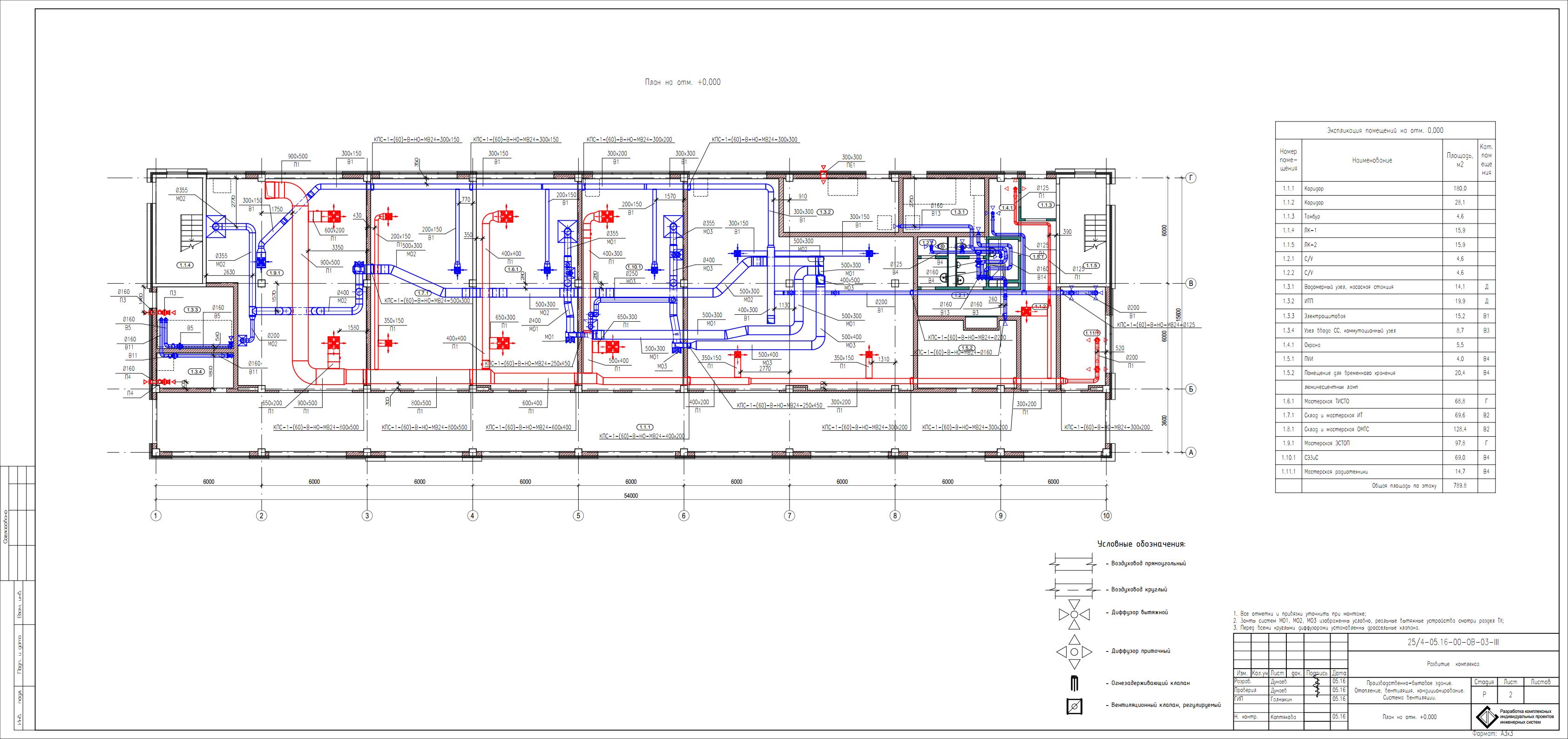

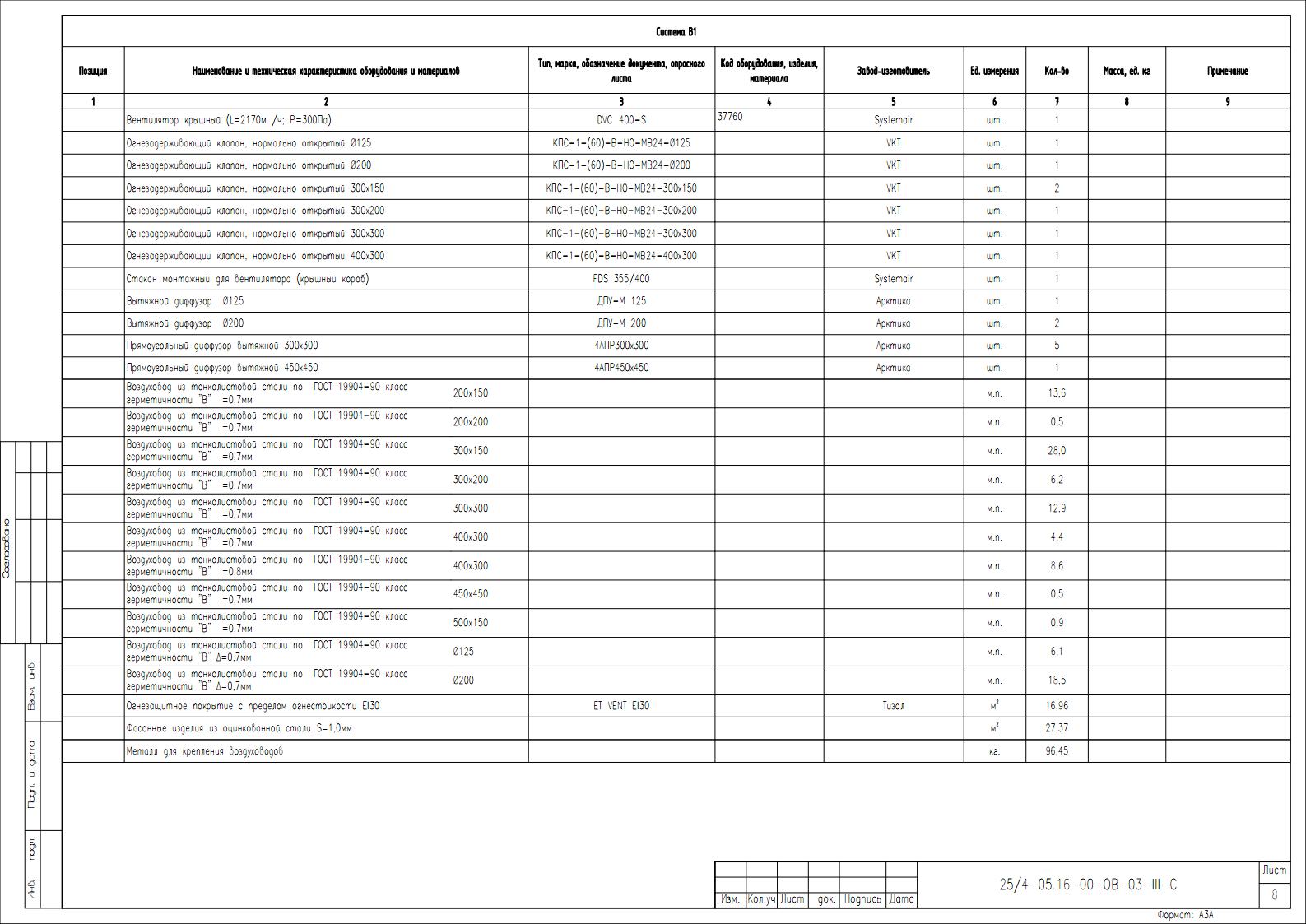

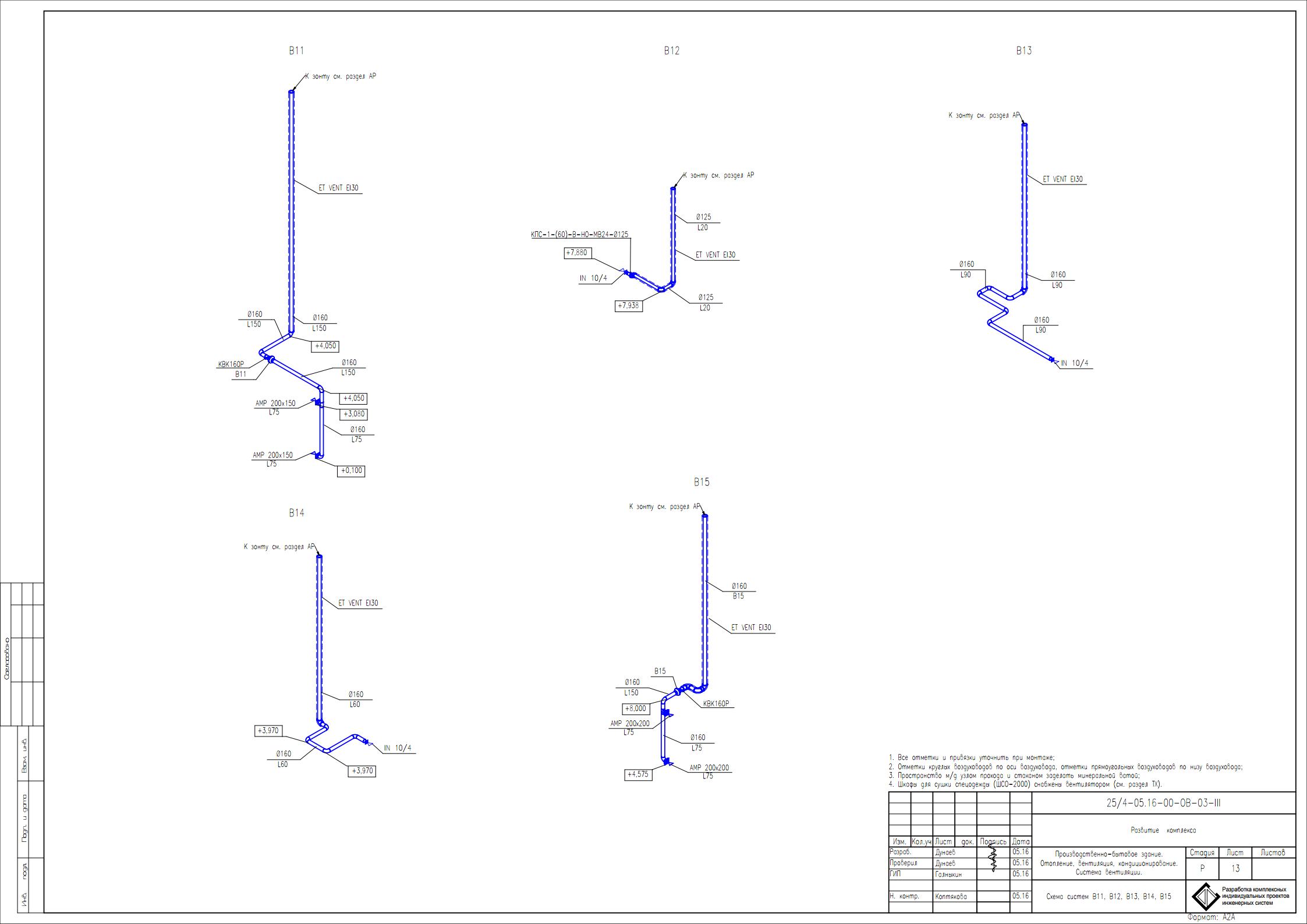

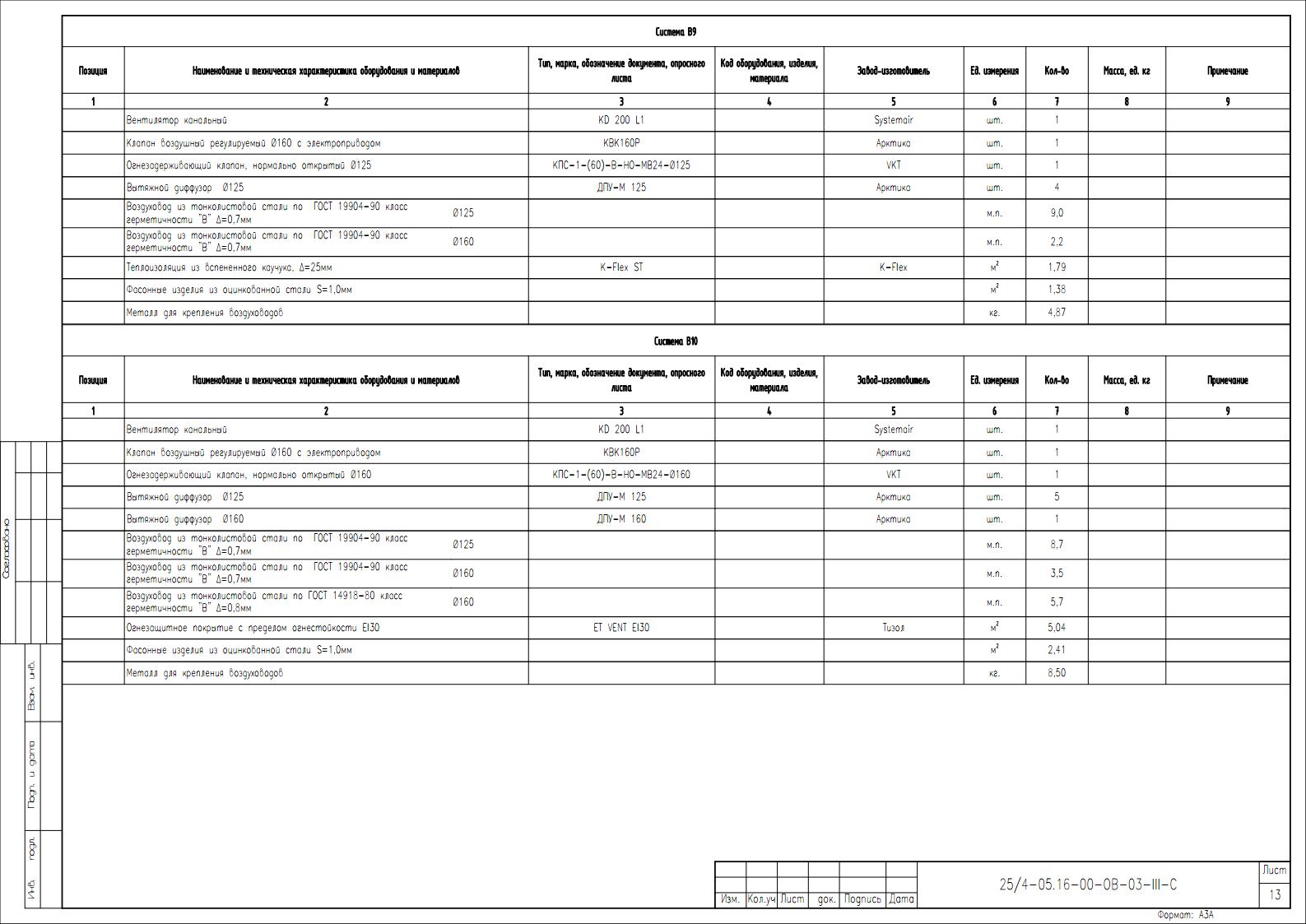

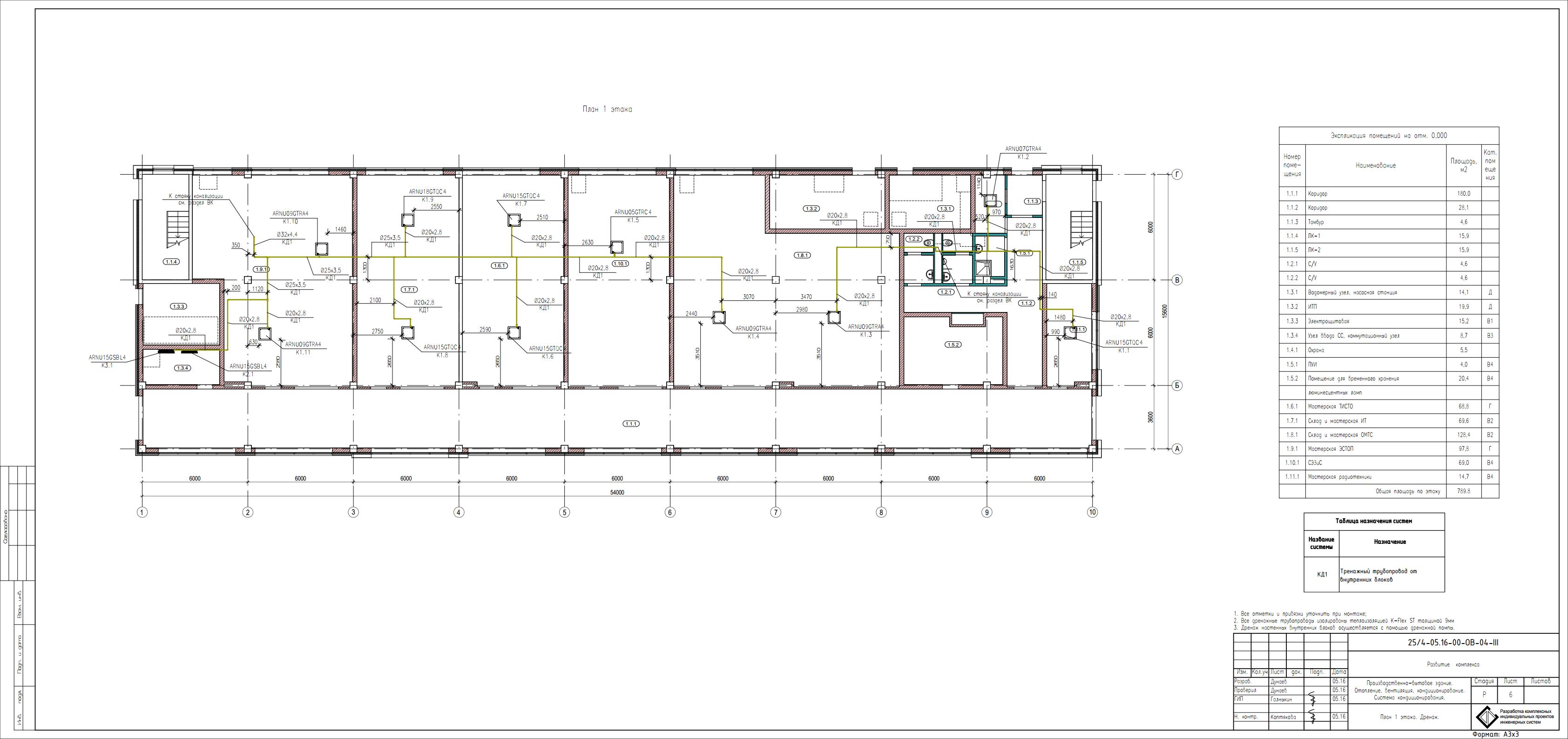

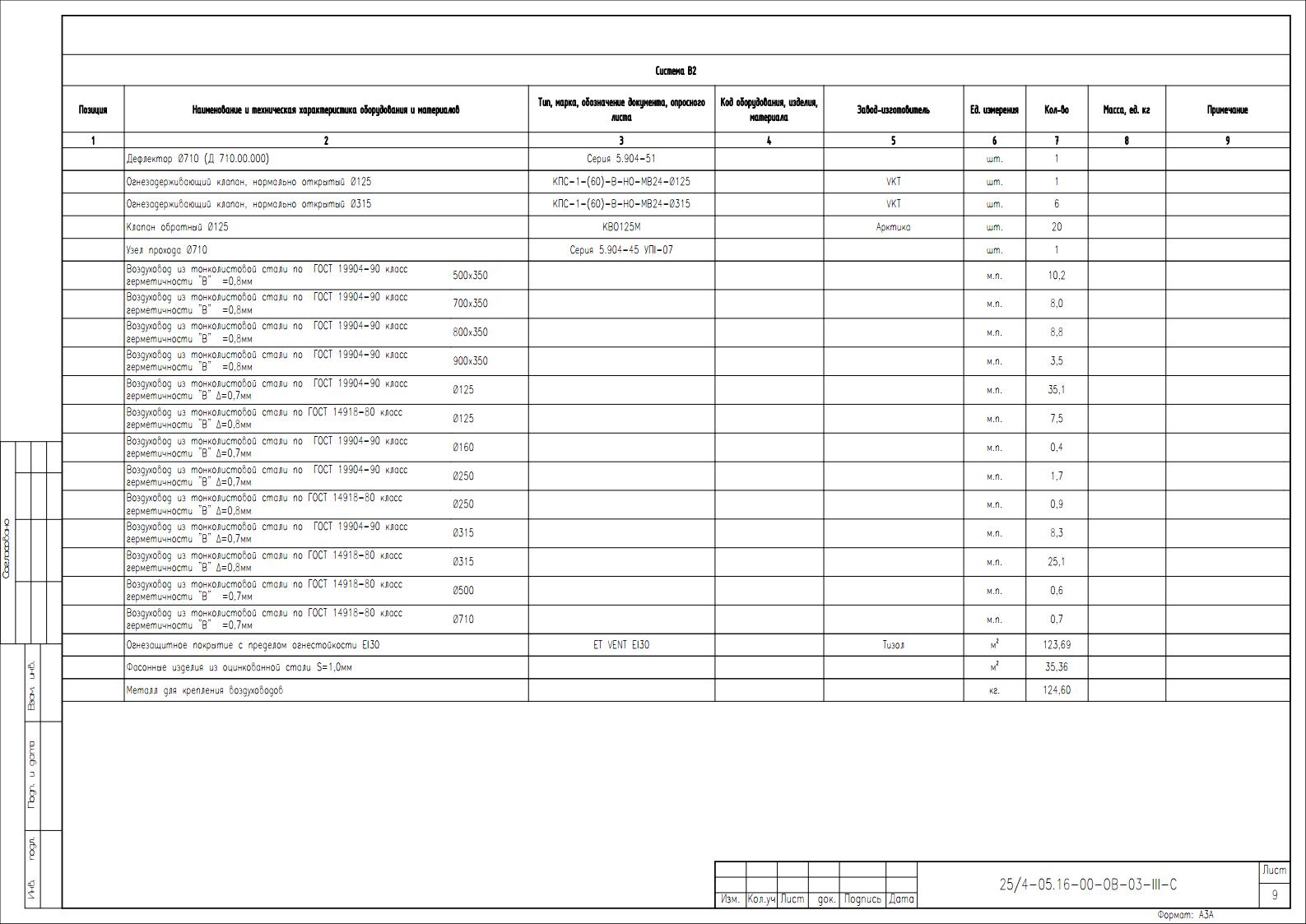

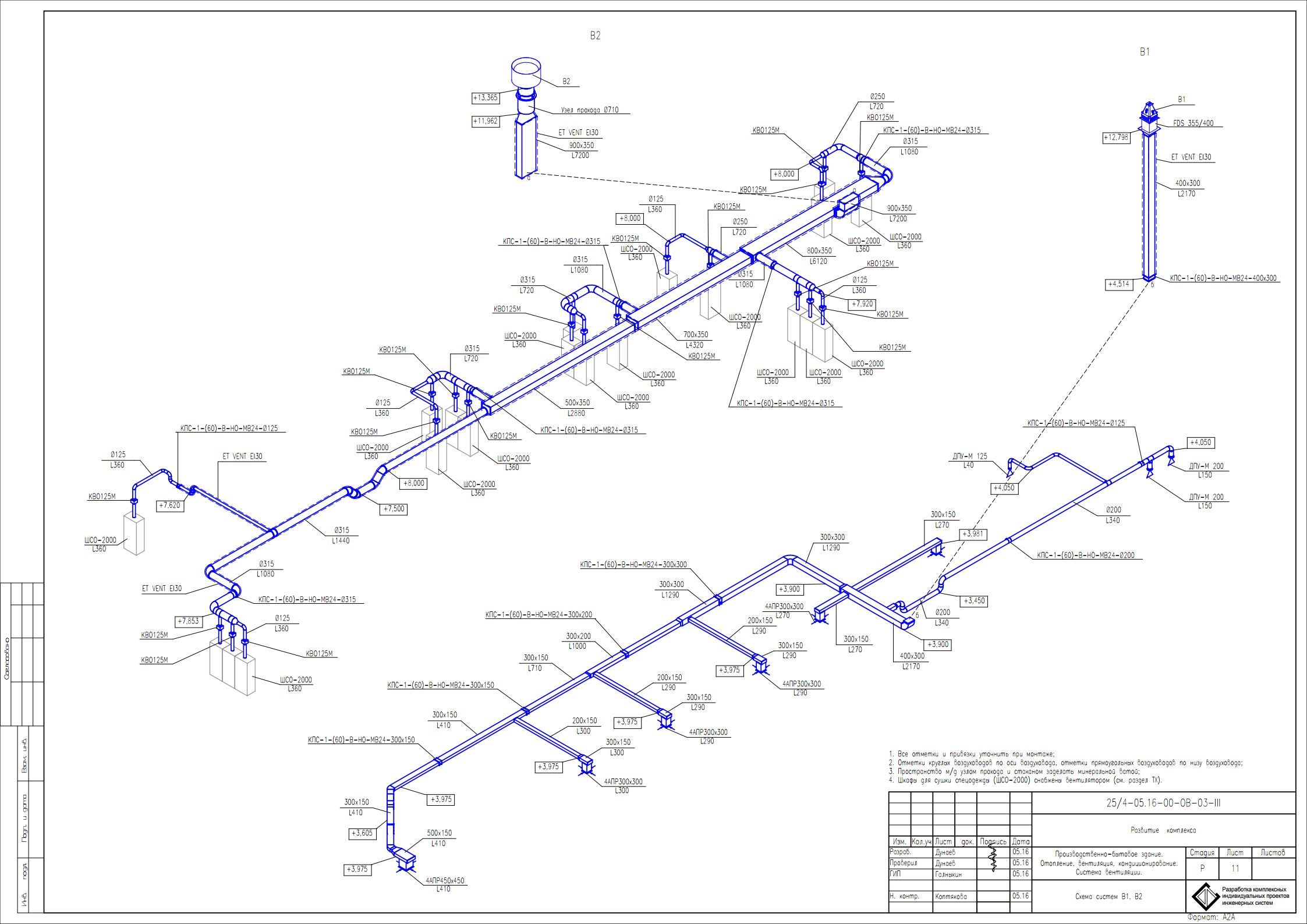

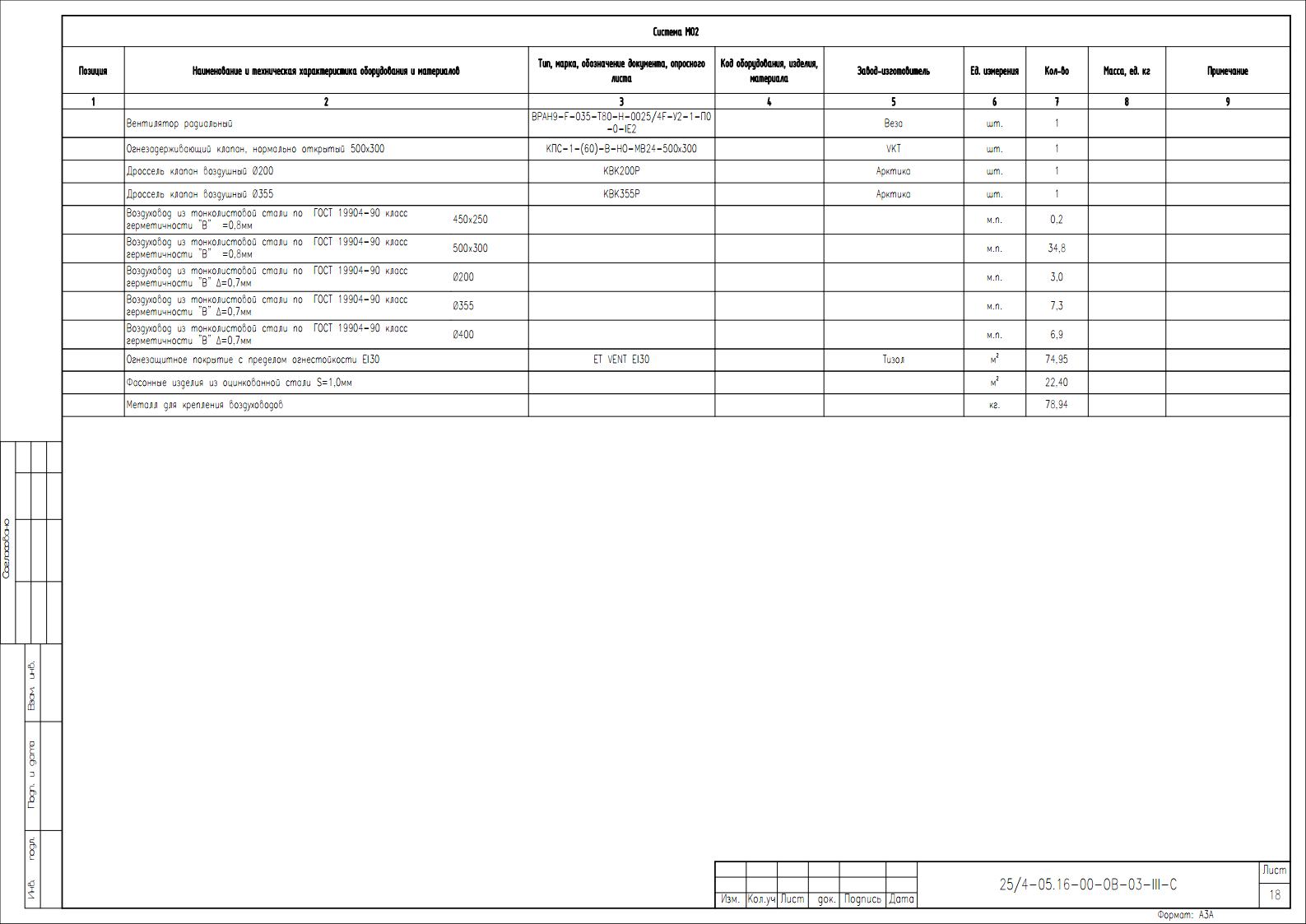

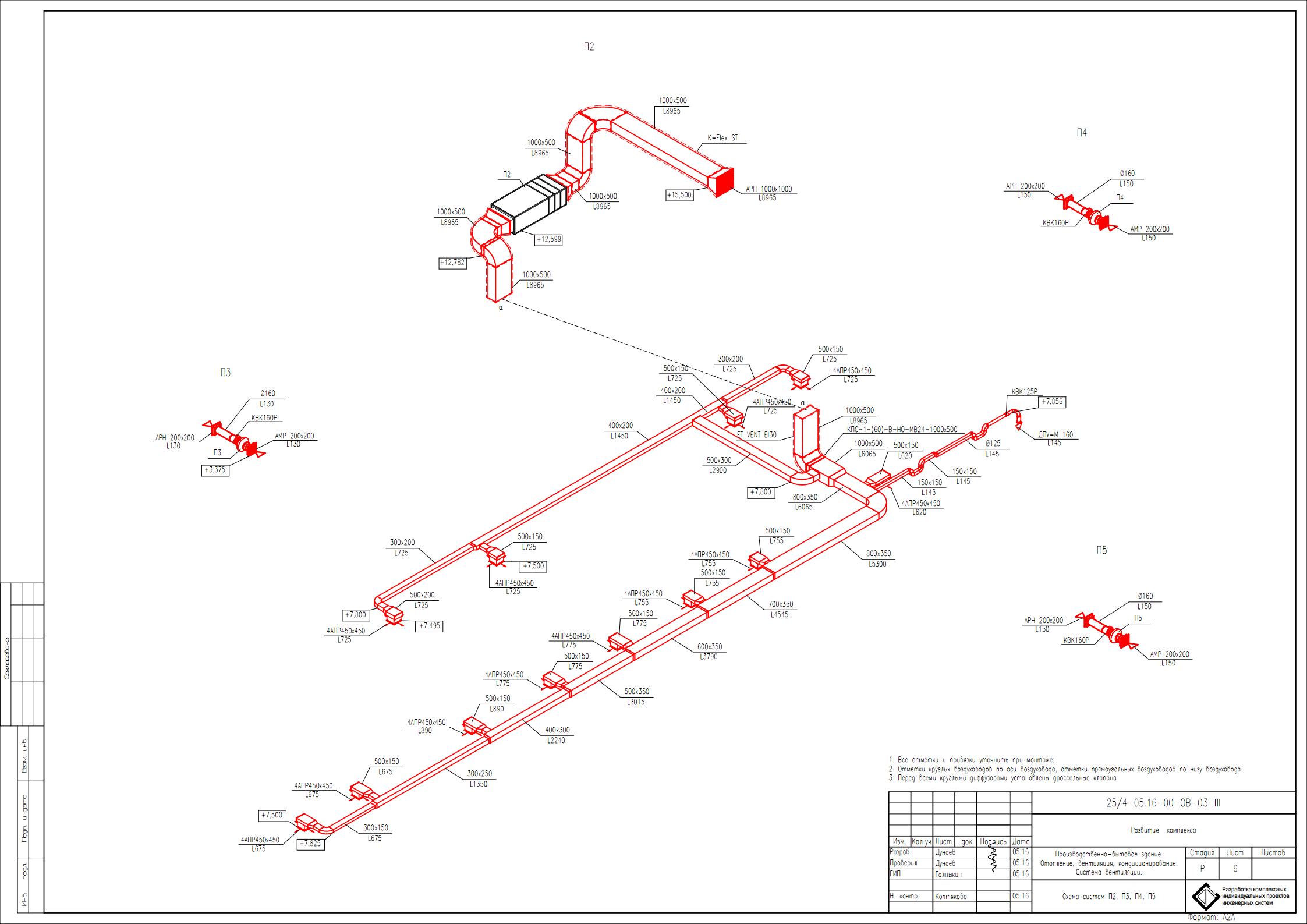

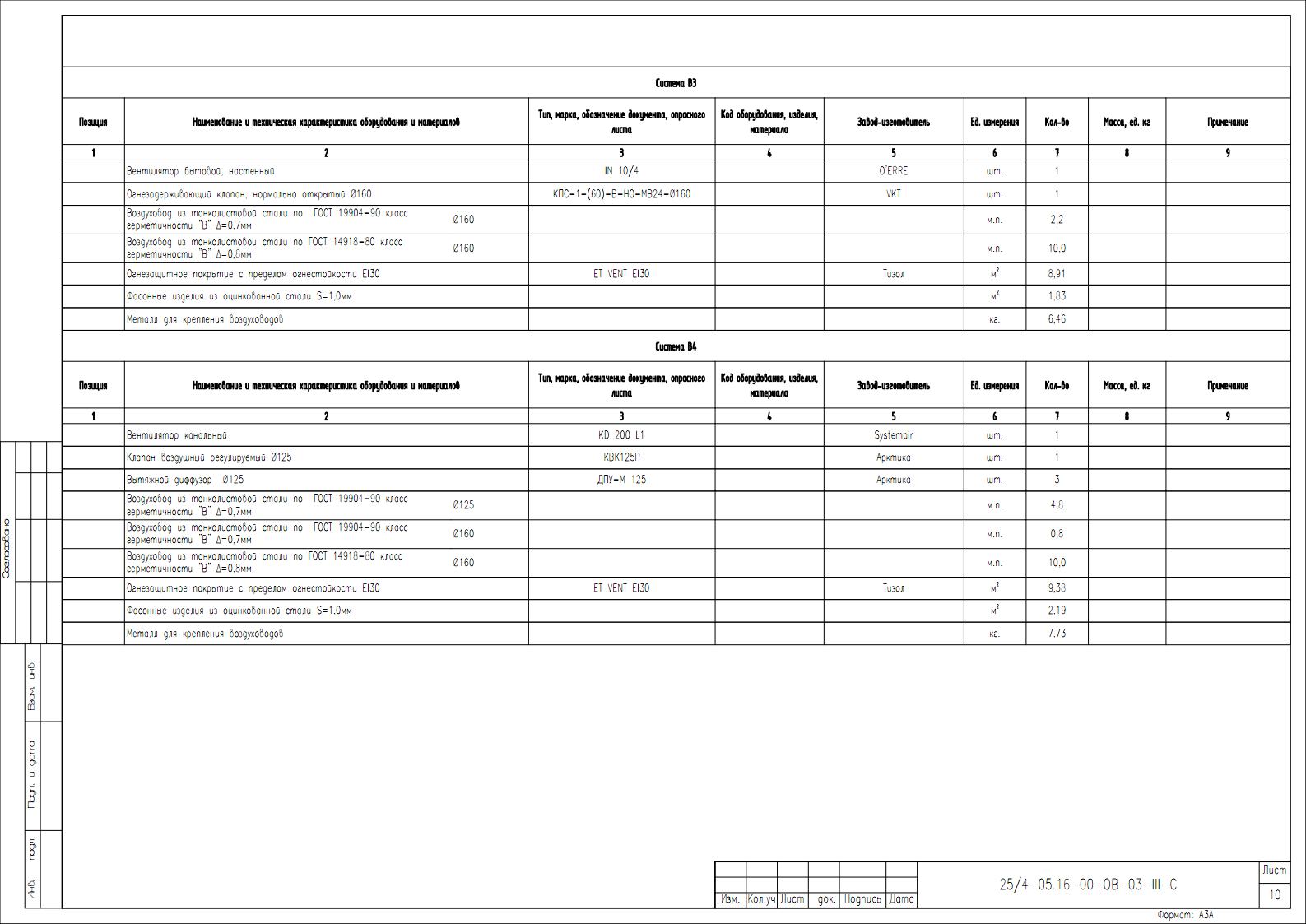

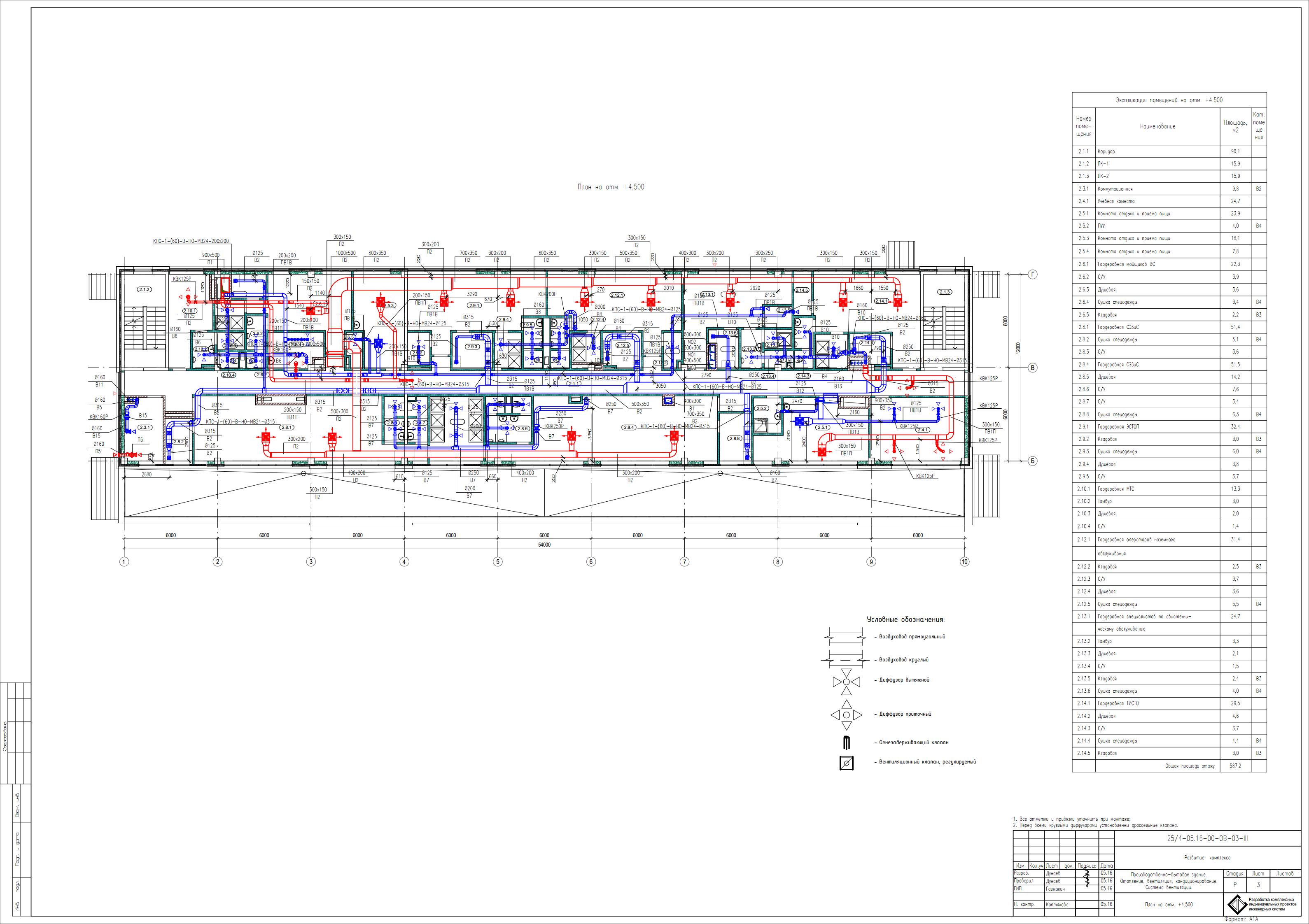

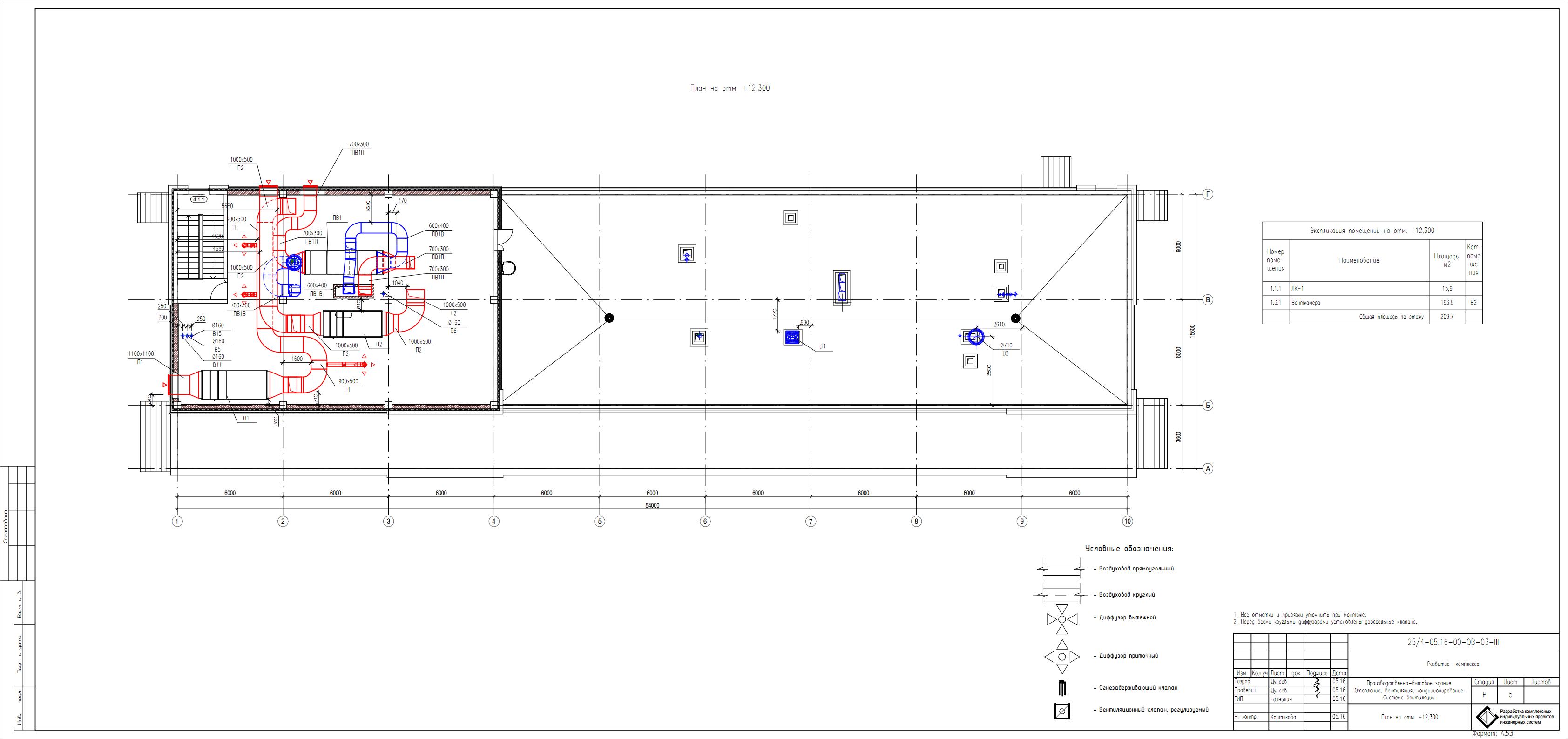

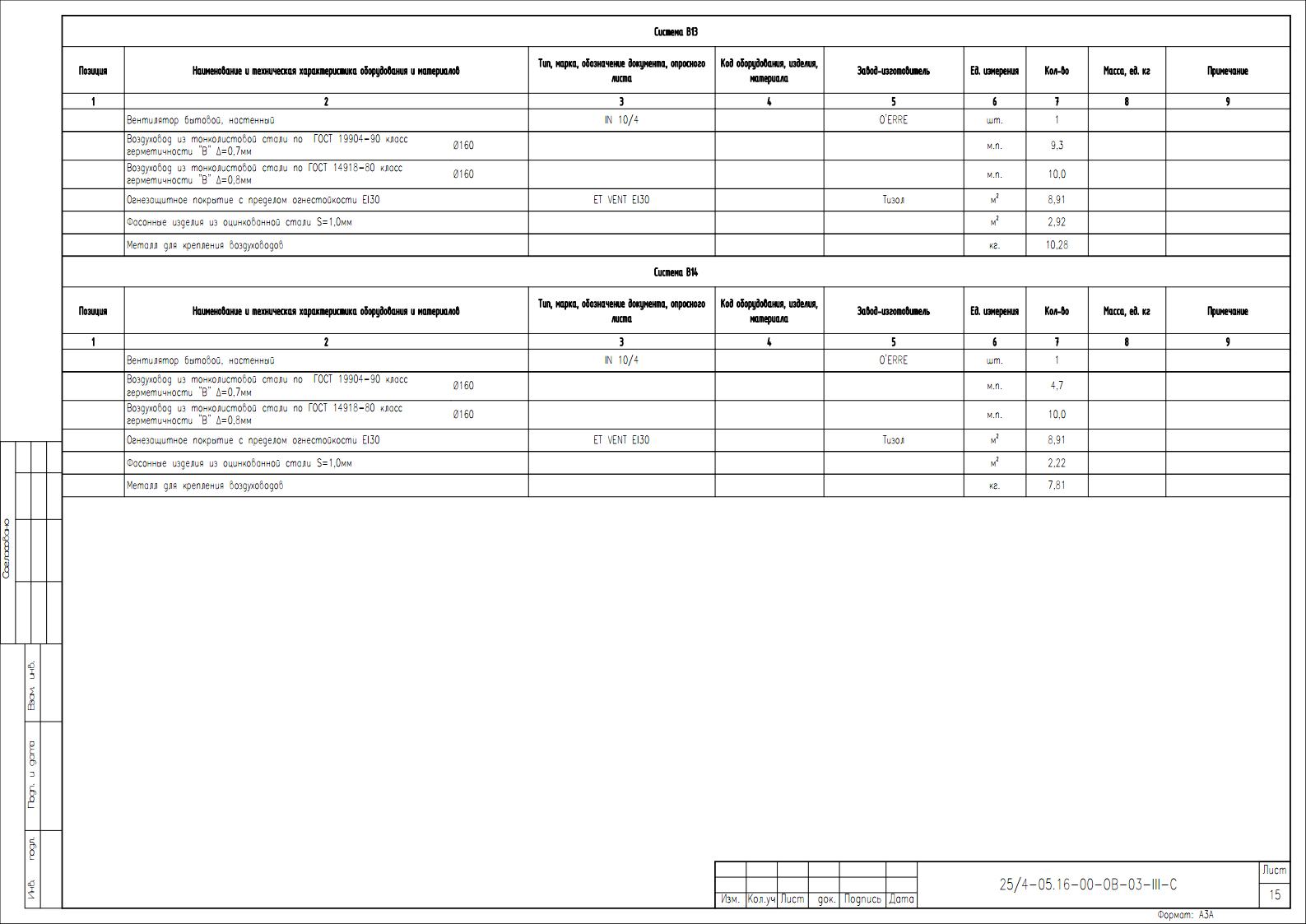

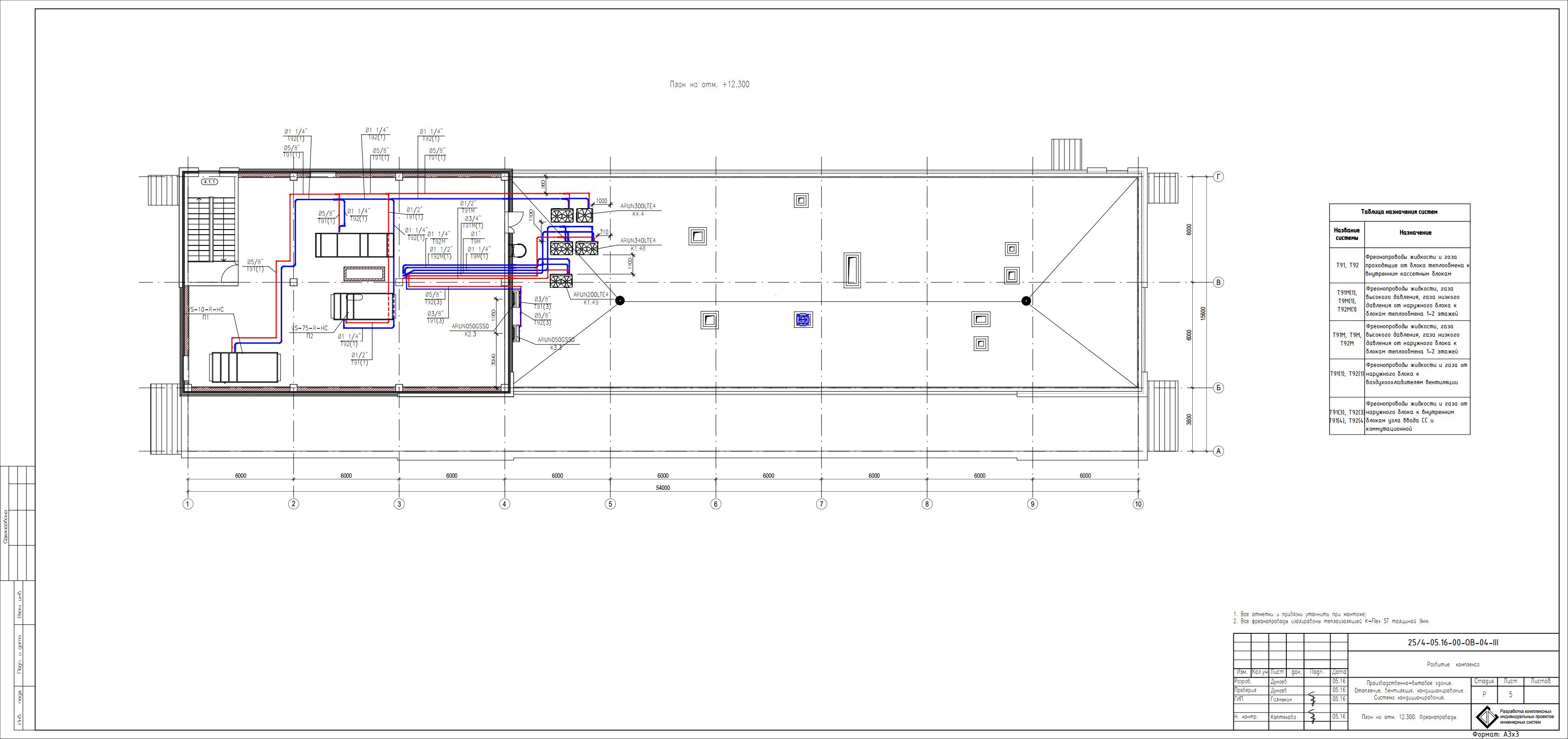

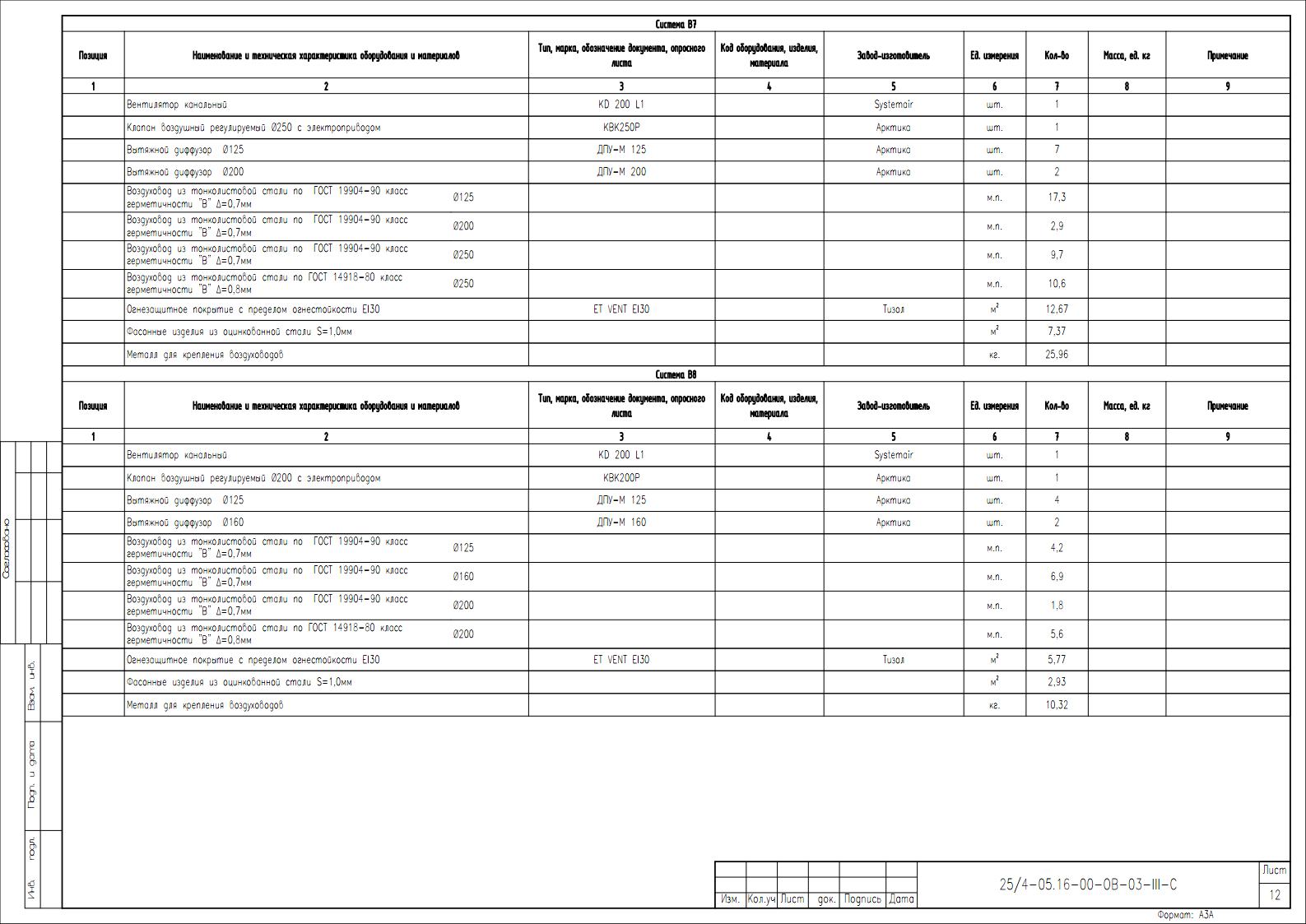

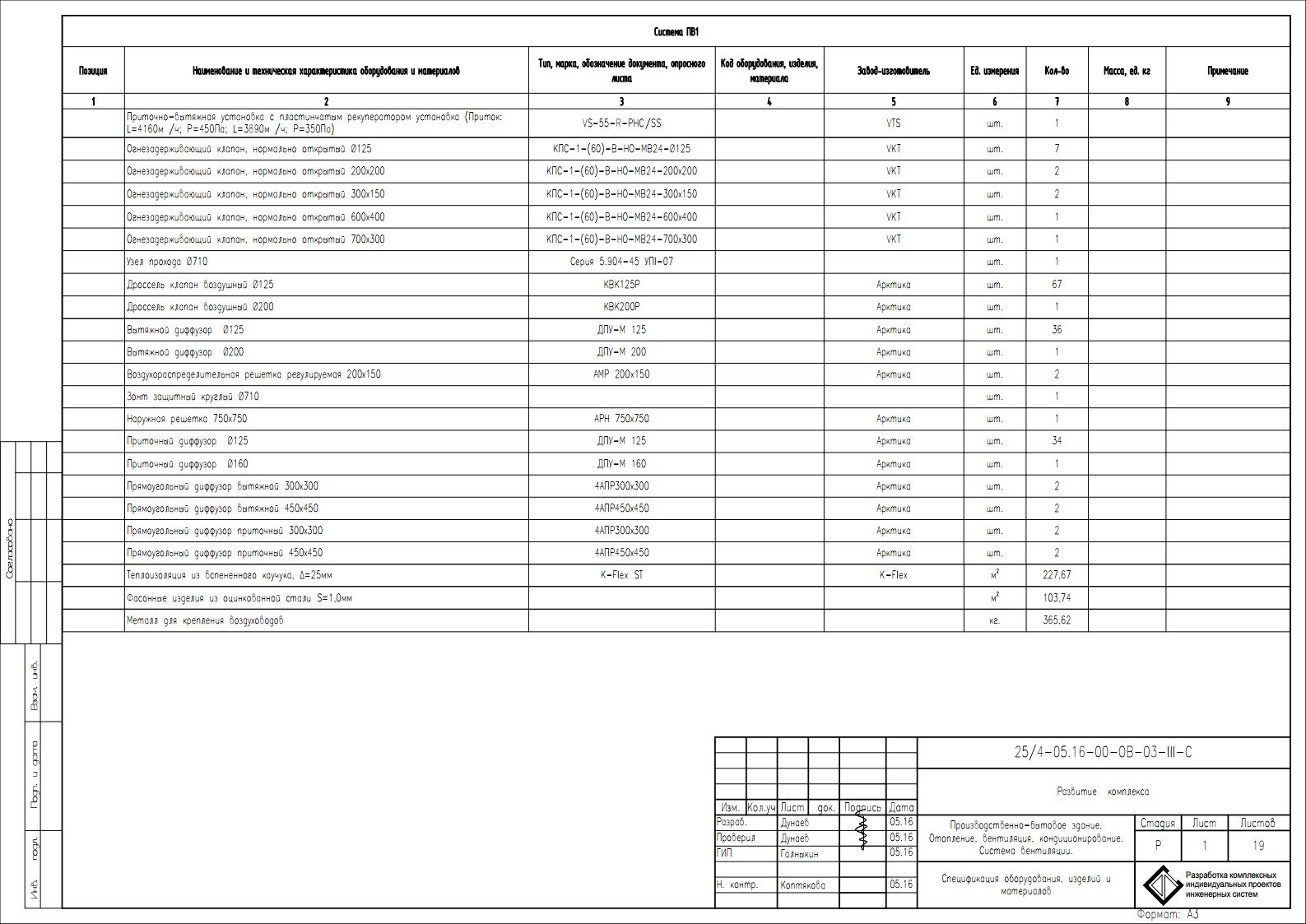

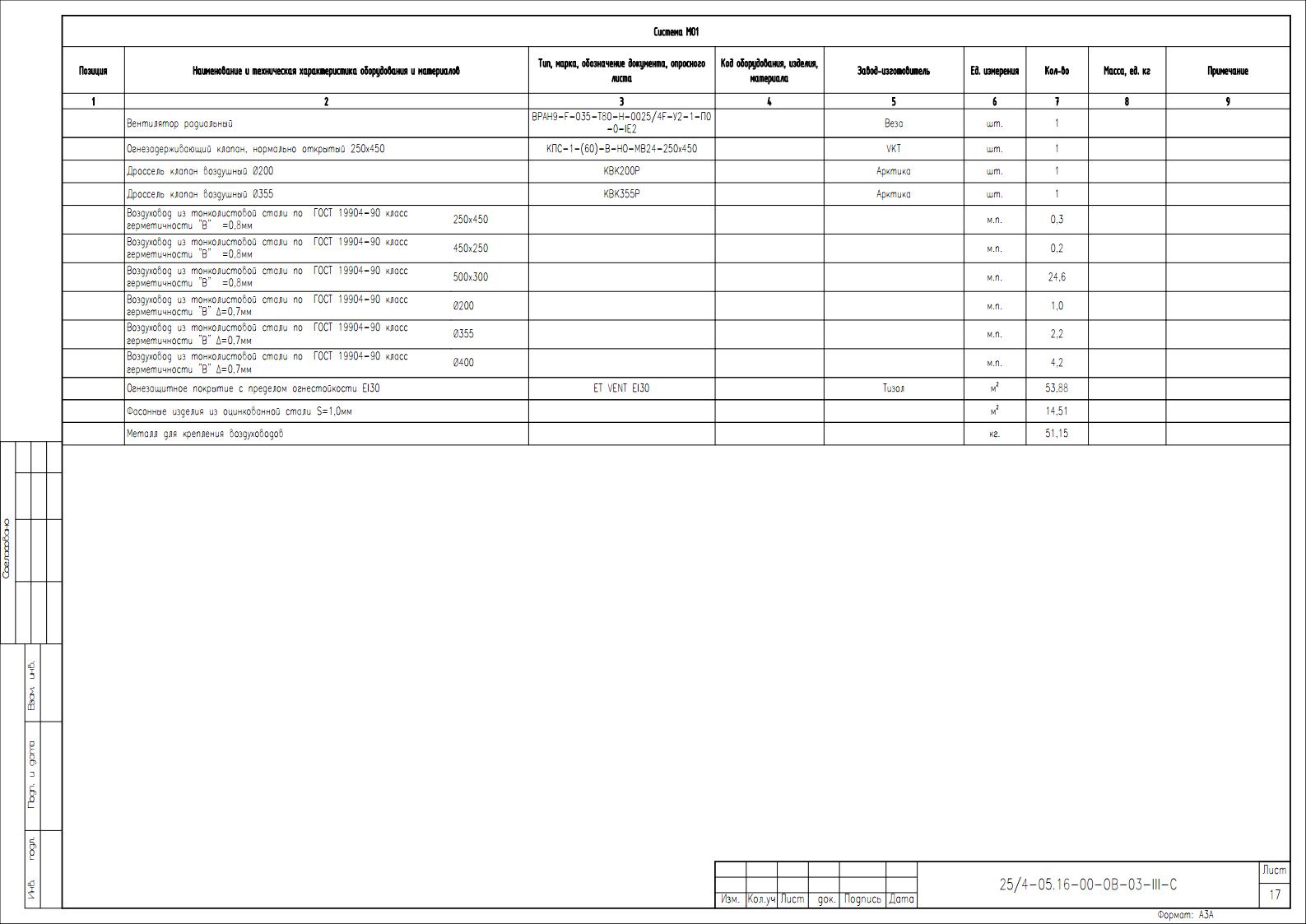

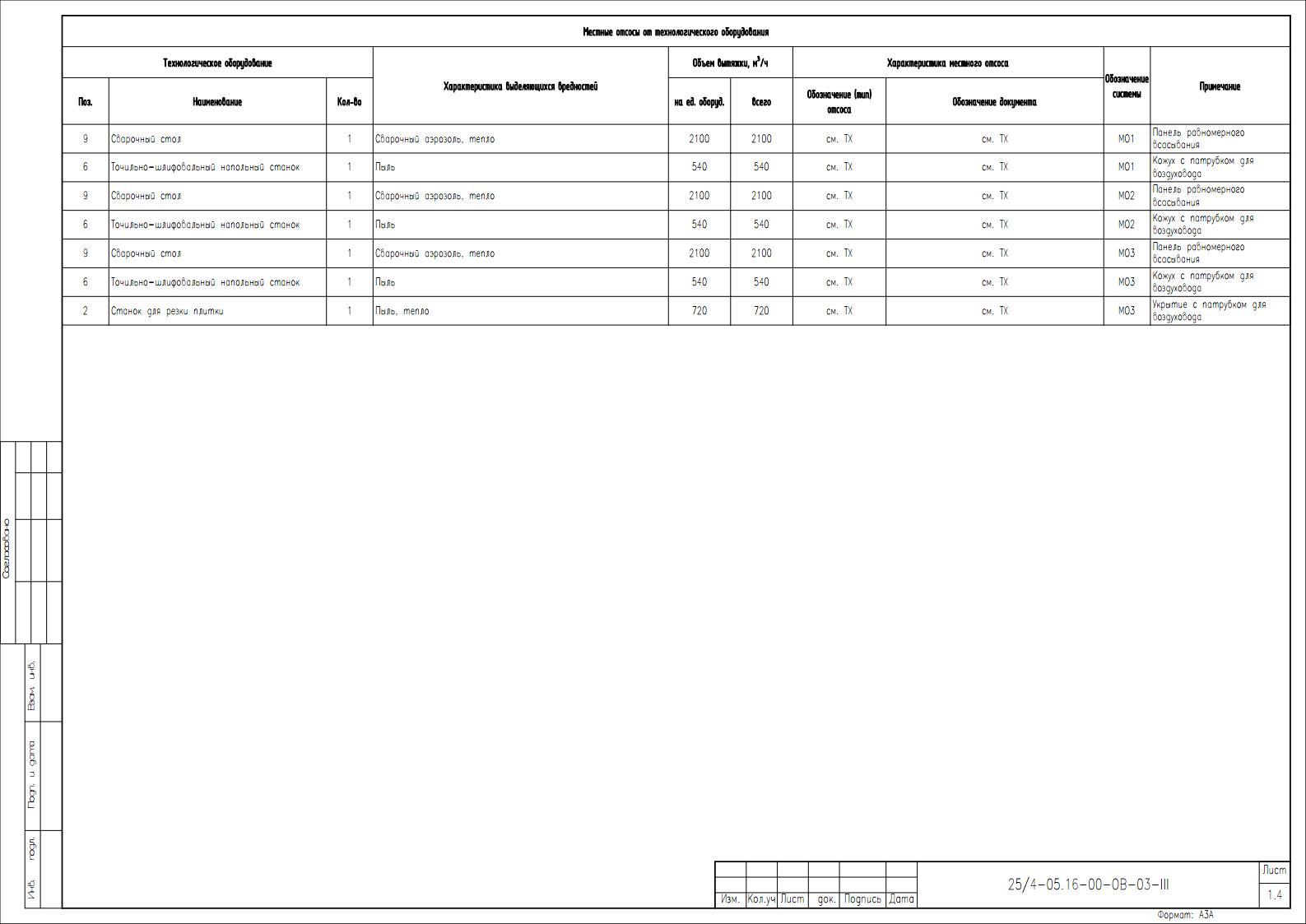

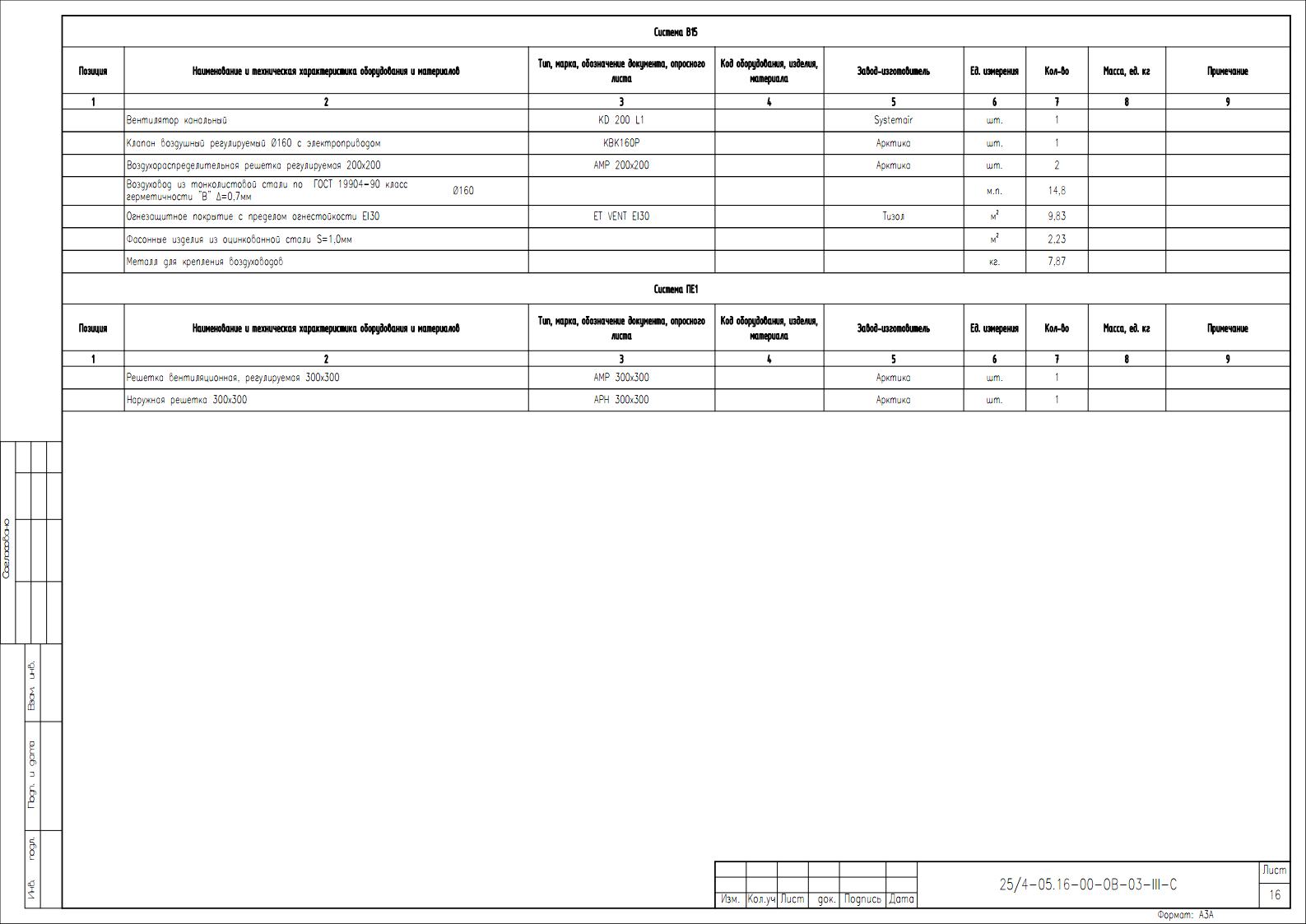

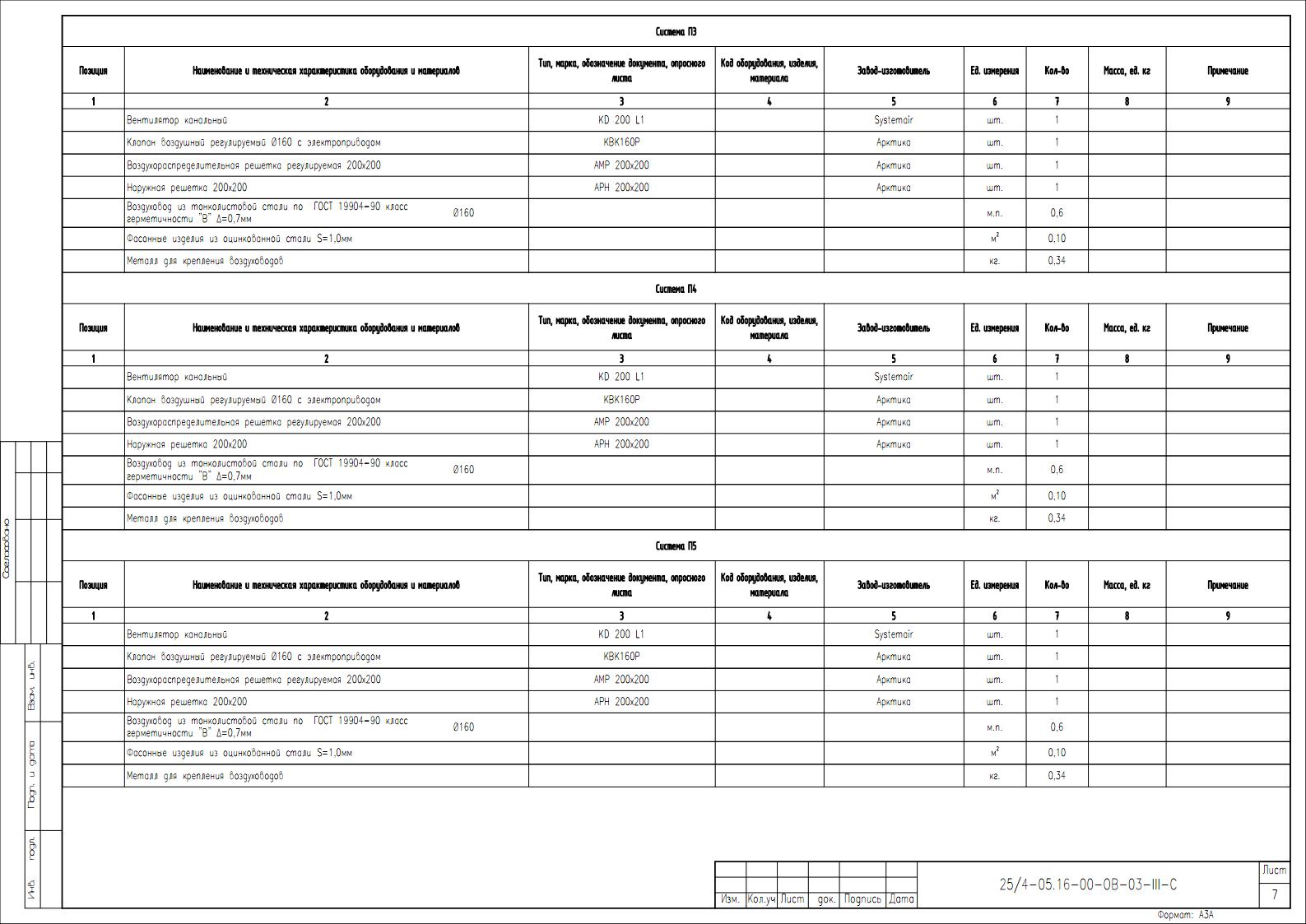

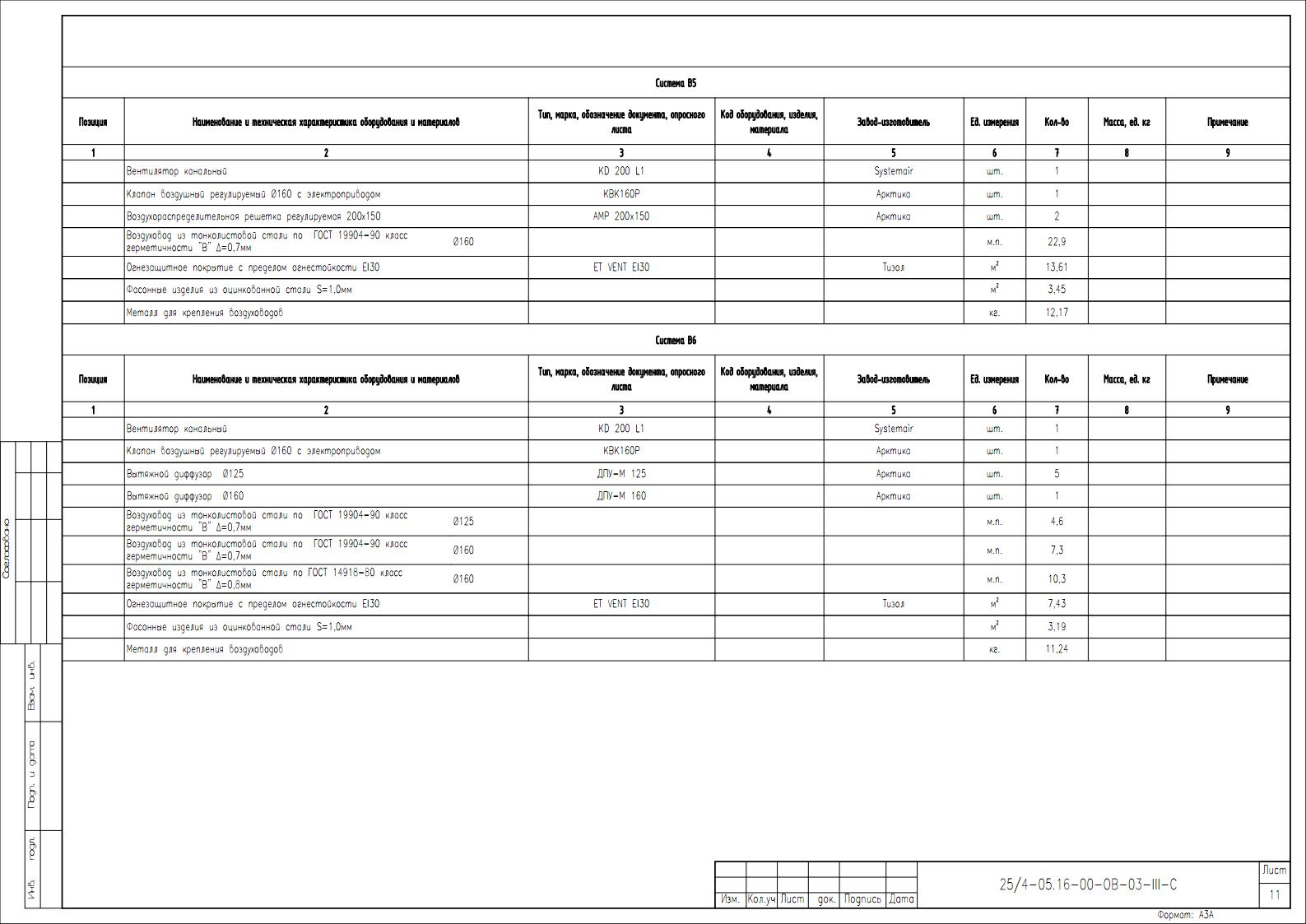

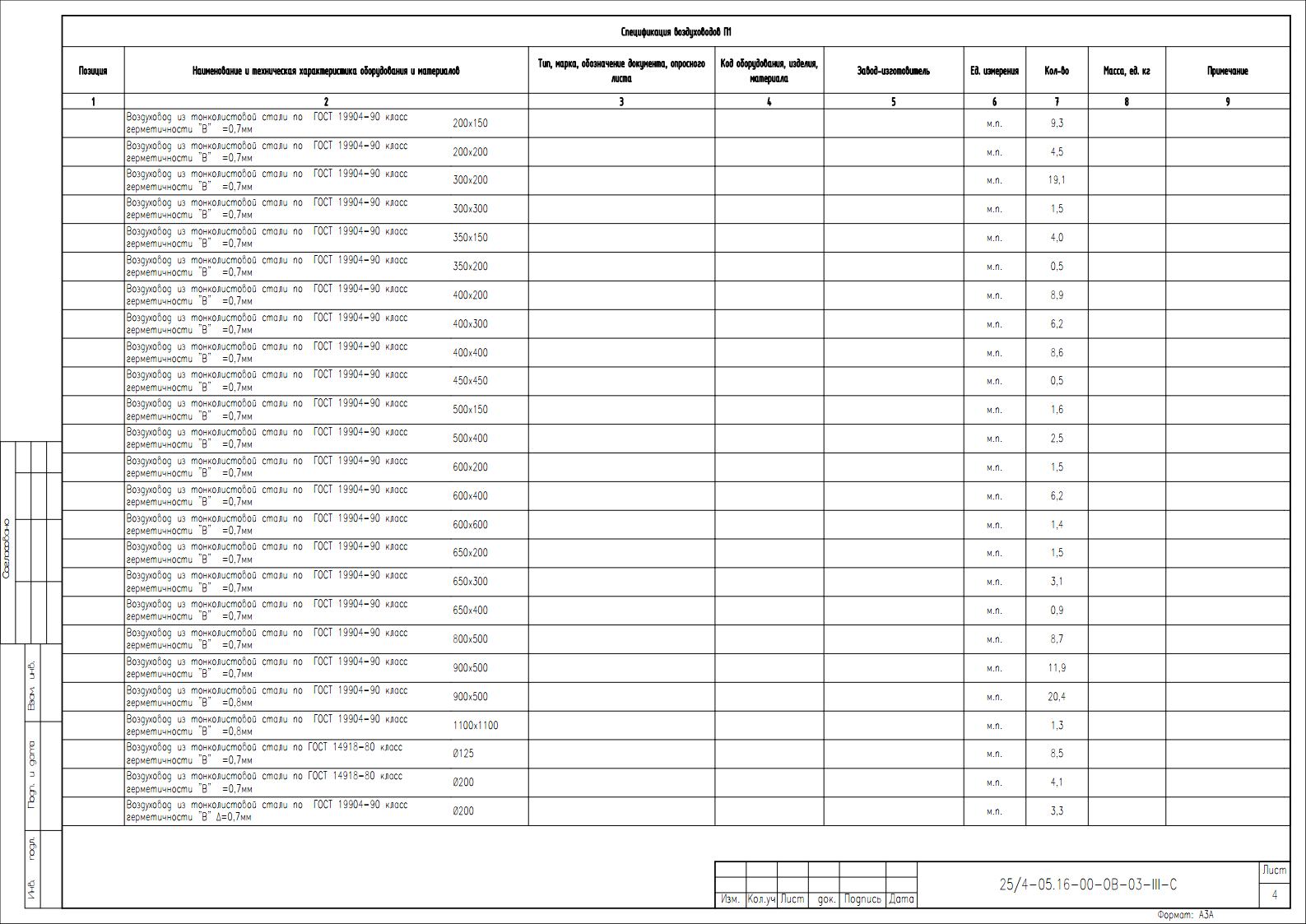

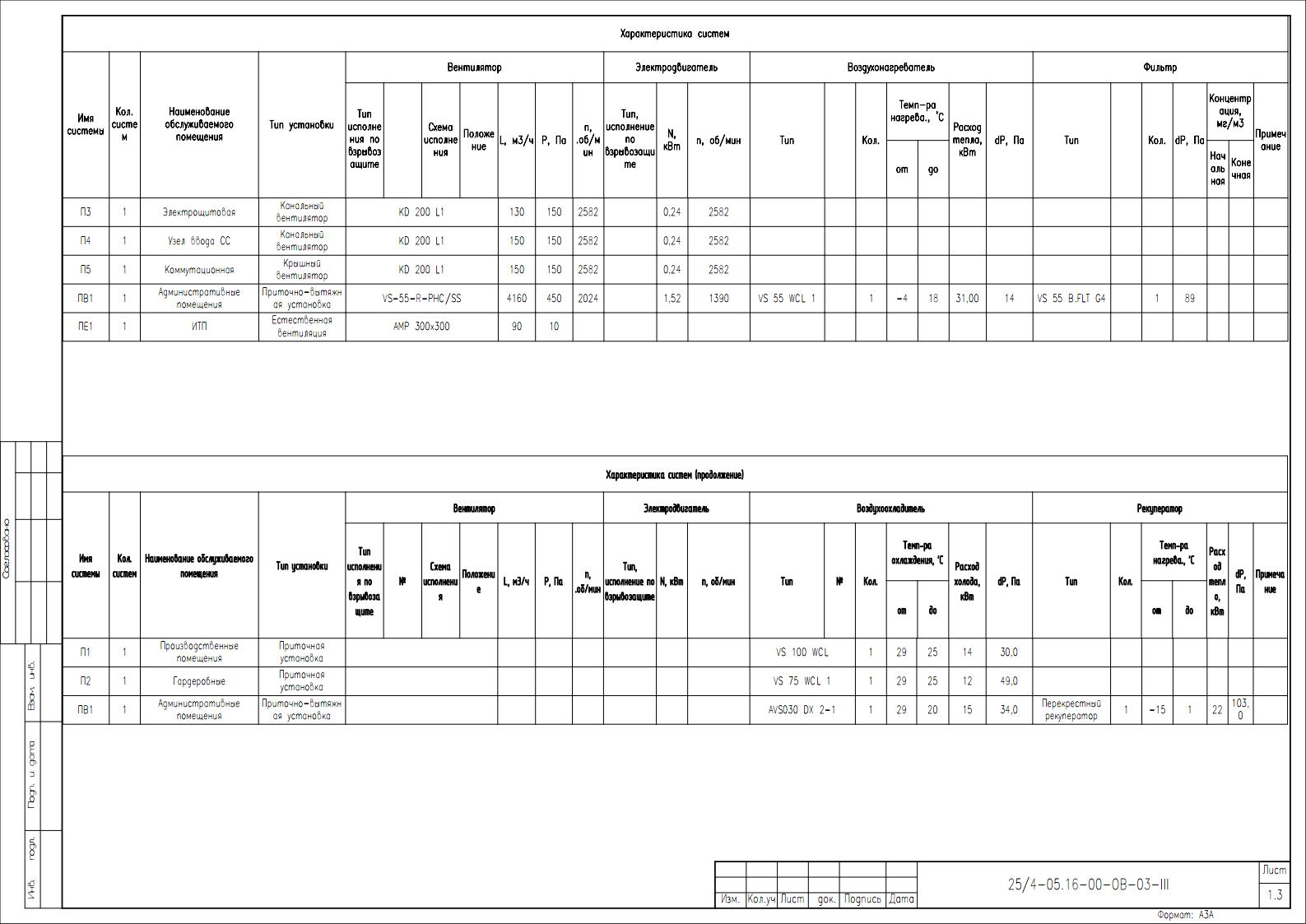

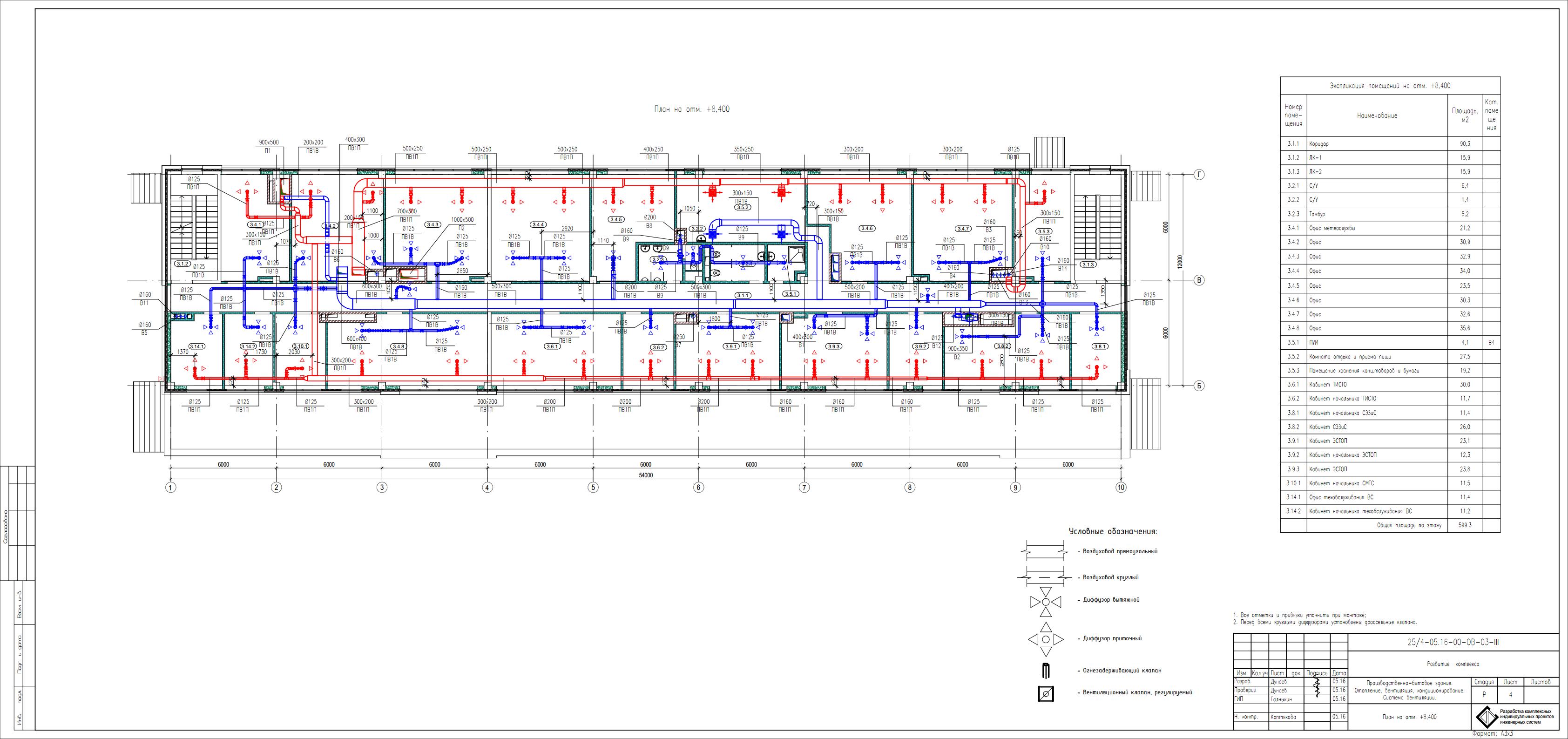

Пример проекта вентиляции производственно-бытового здания

В данной рабочей документации выполнена система вентиляции производственно-бытового здания. Вентиляция предусмотрена приточно-вытяжная с механическим побуждением движения воздуха.

Вентиляция административных помещений производится с помощью приточно-вытяжных машин с рекуперацией тепла удаляемого воздуха. Вентиляция производственных помещений с помощью приточных машин и вытяжных вентиляторов. В производственных помещениях предусмотрены местная вытяжная вентиляция от оборудования, имеющие вредные выделения в воздух помещения.

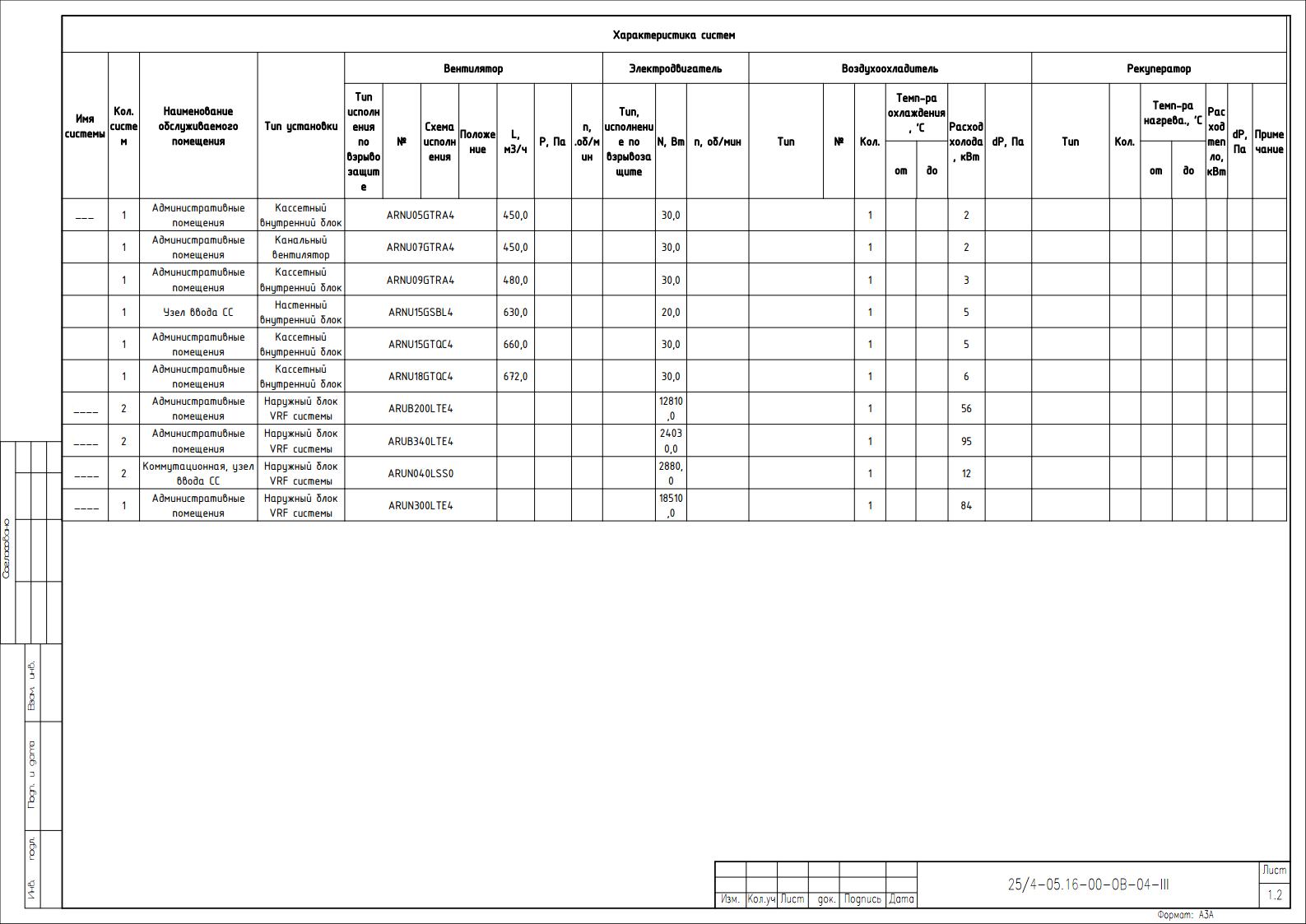

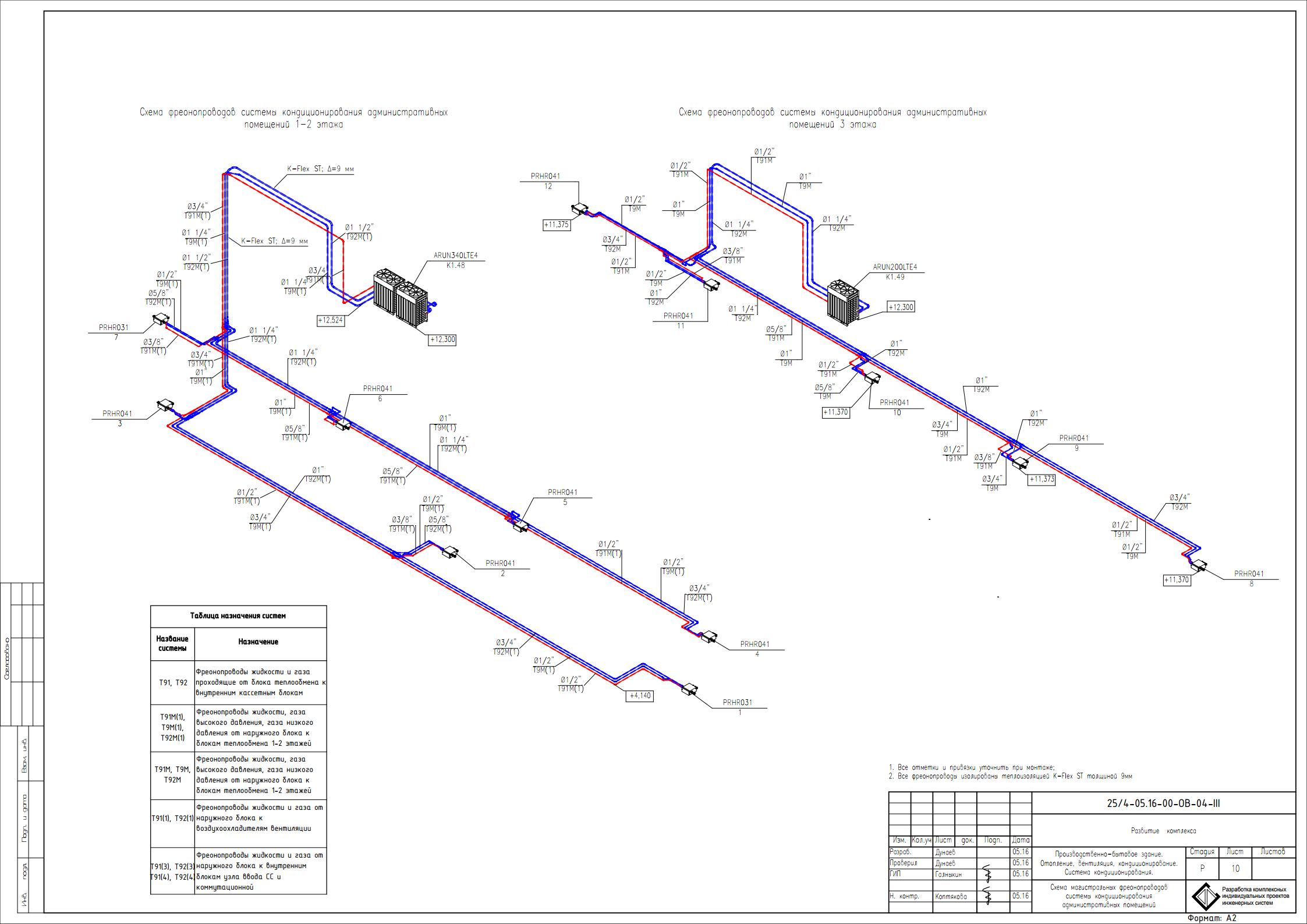

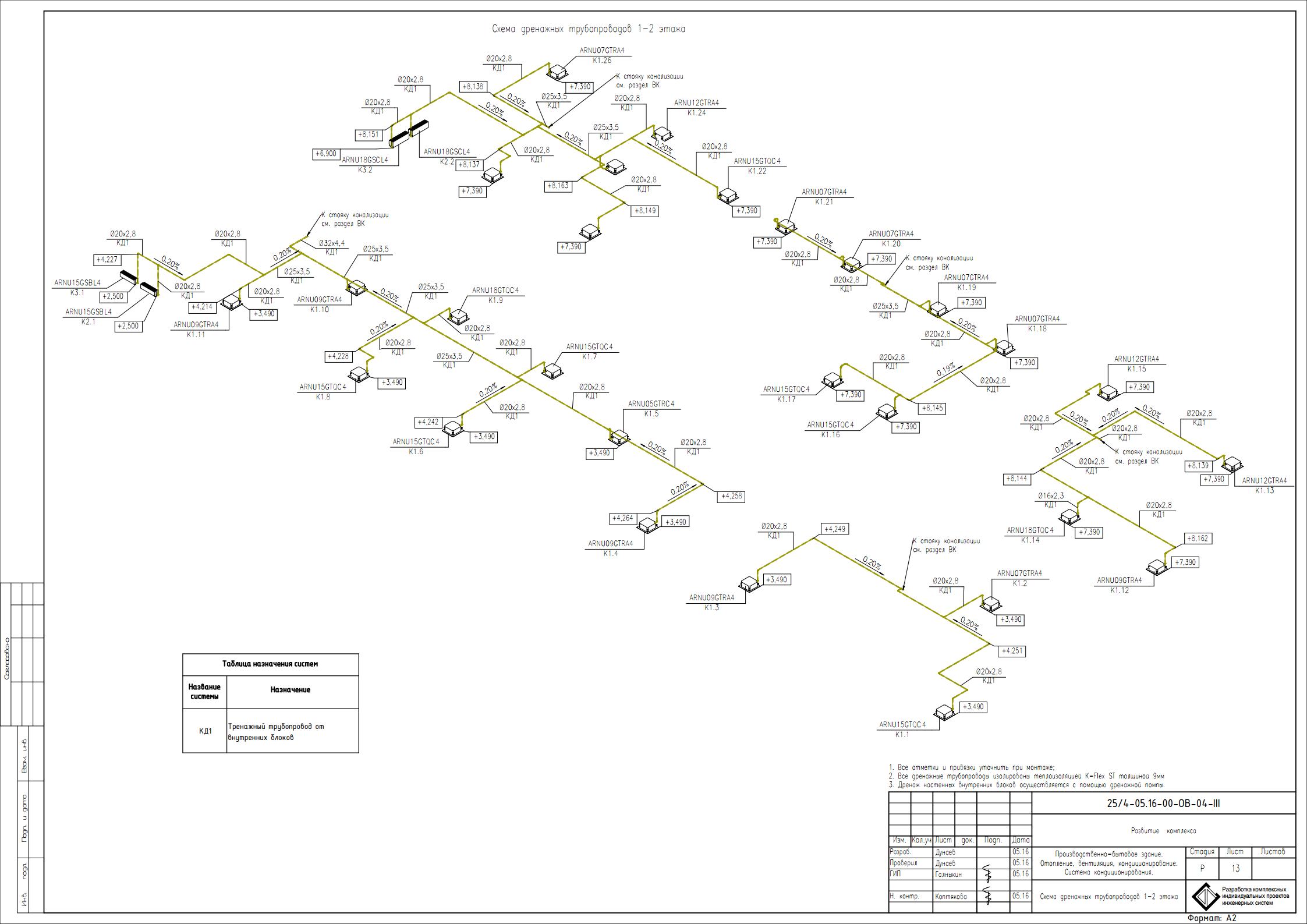

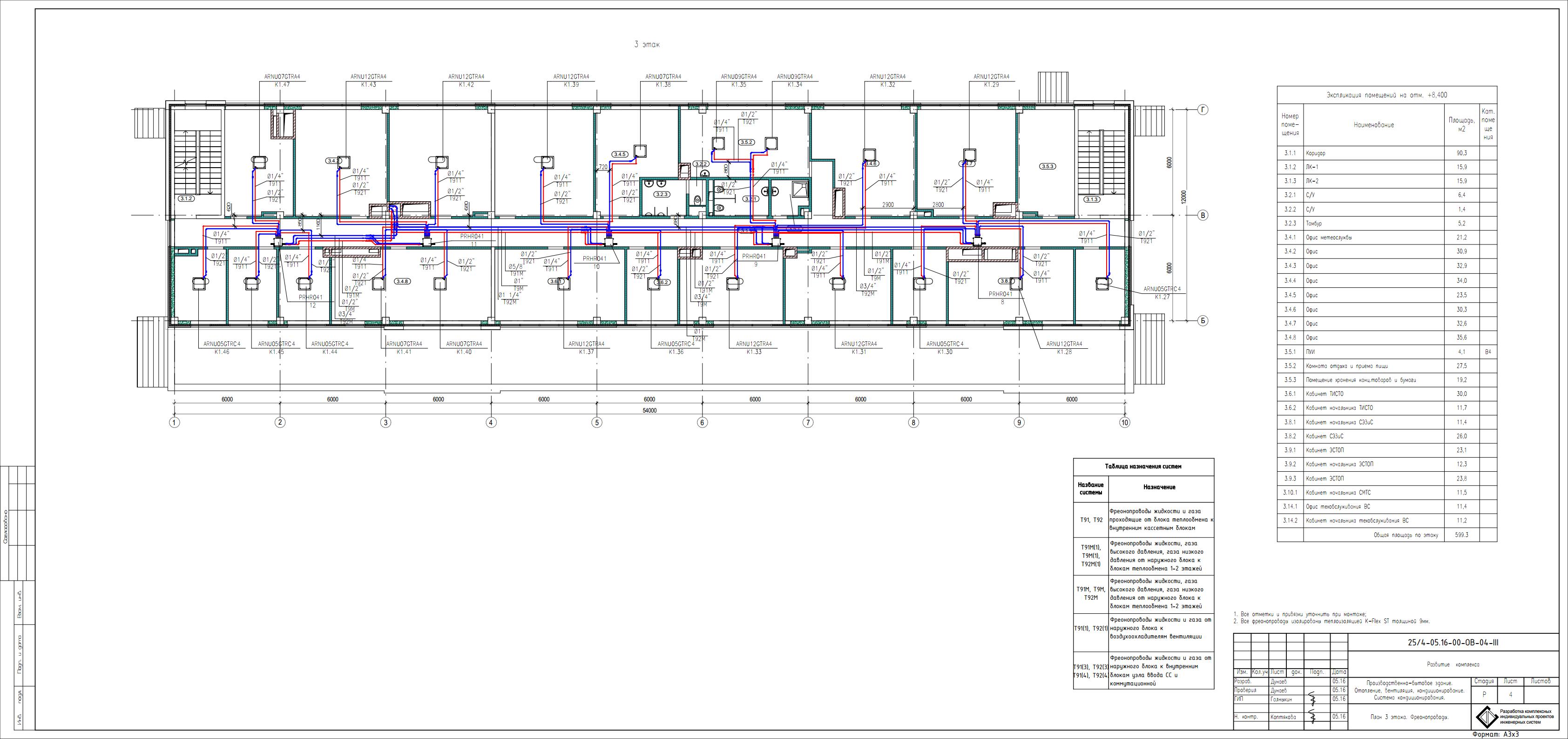

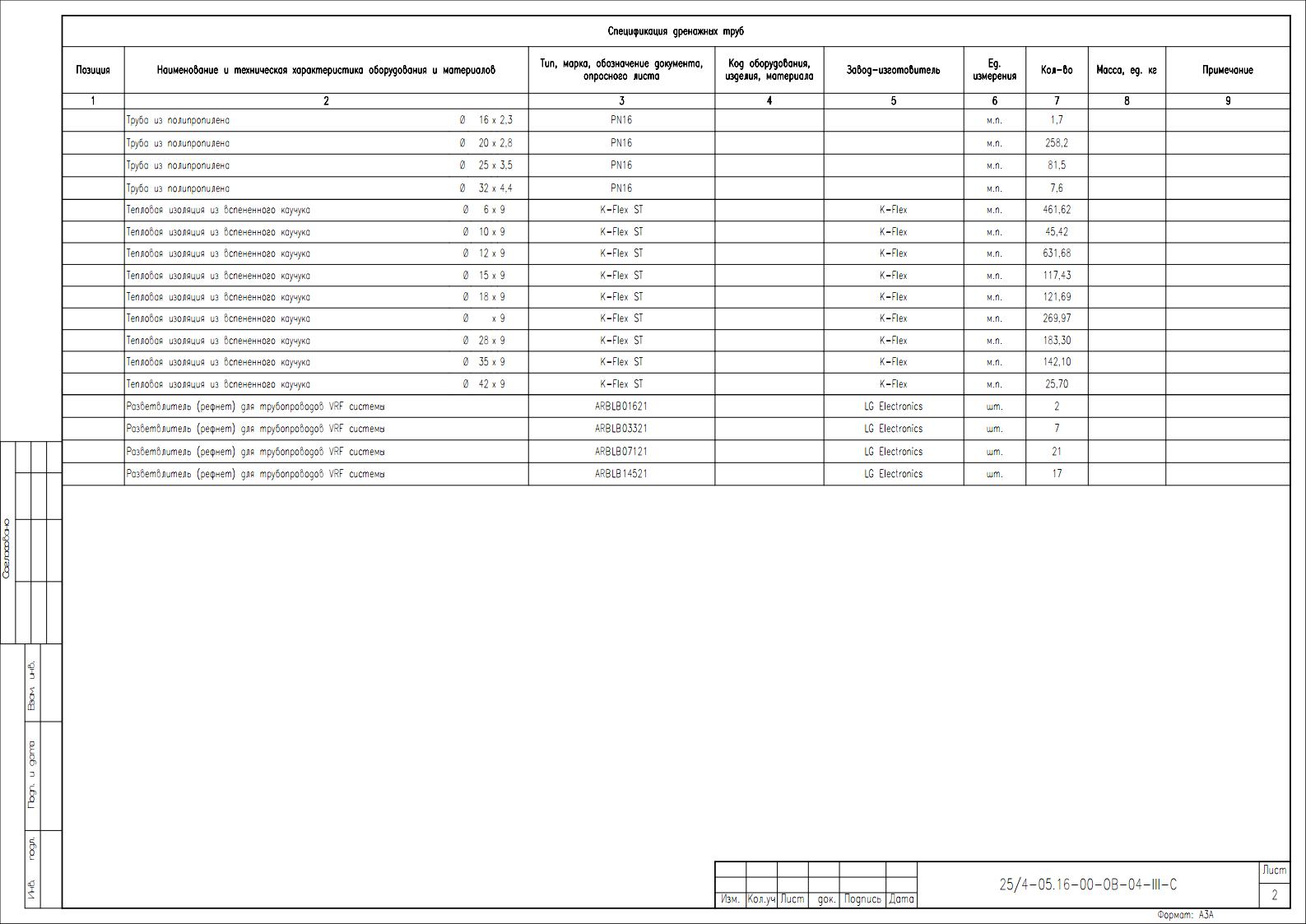

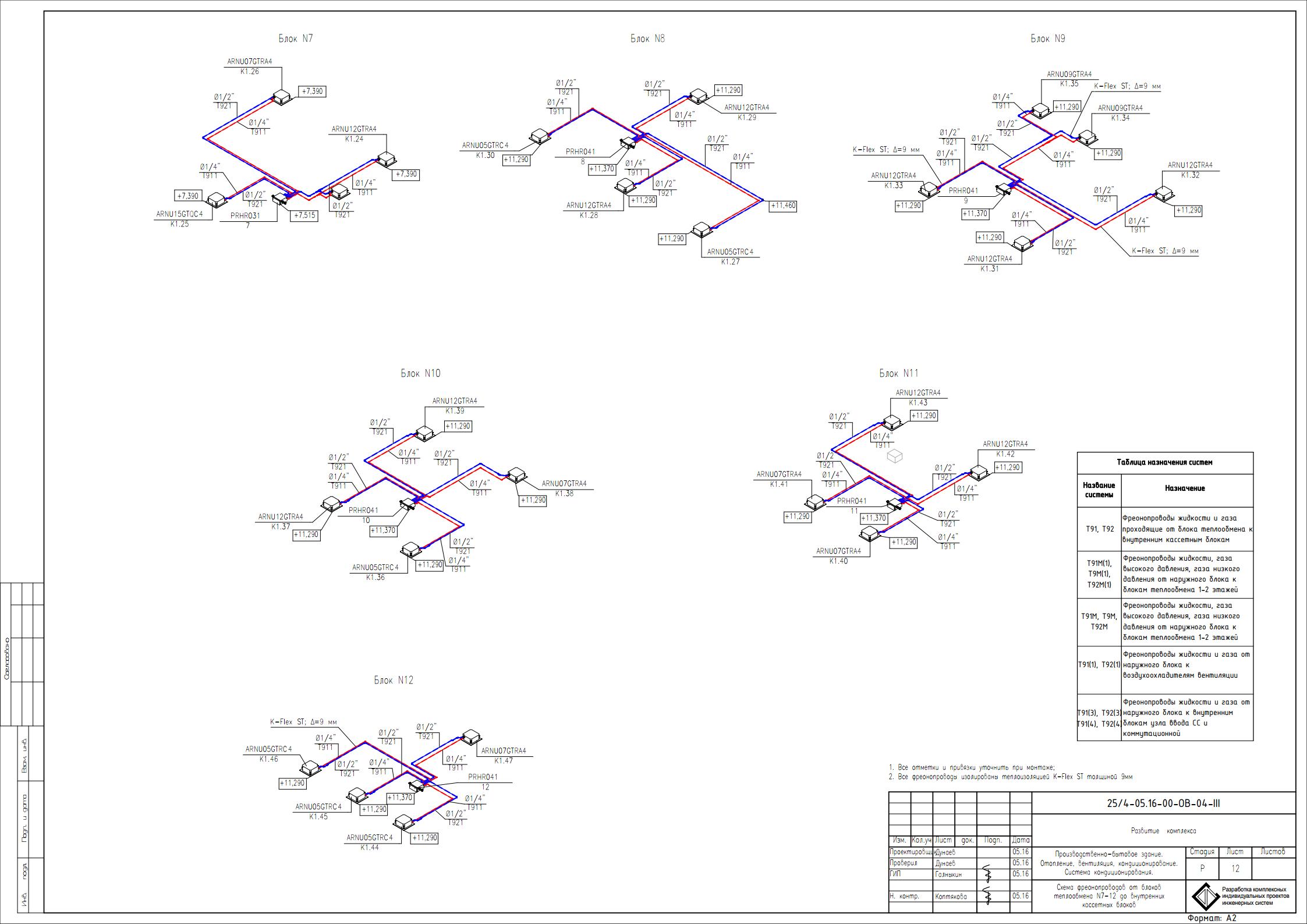

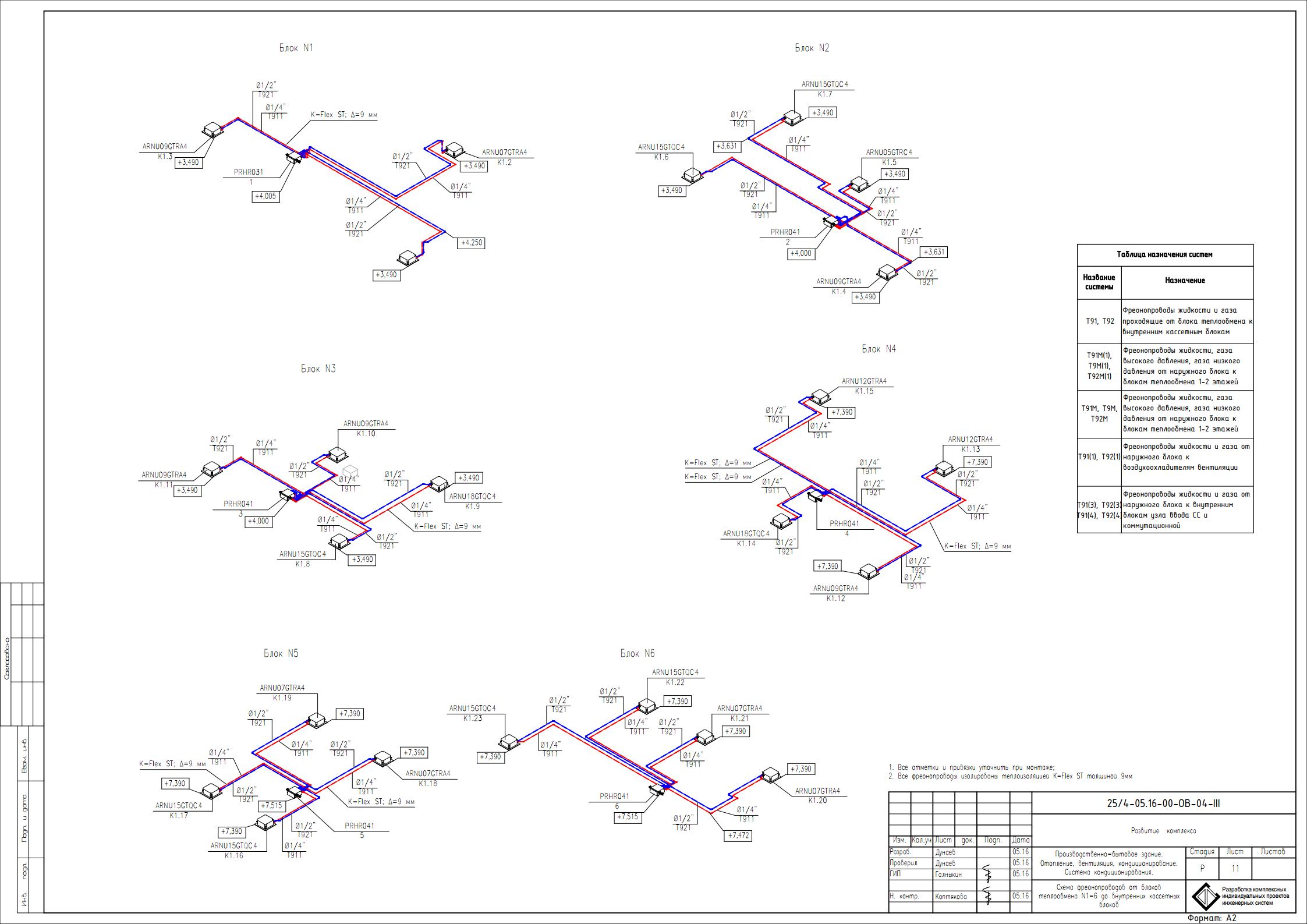

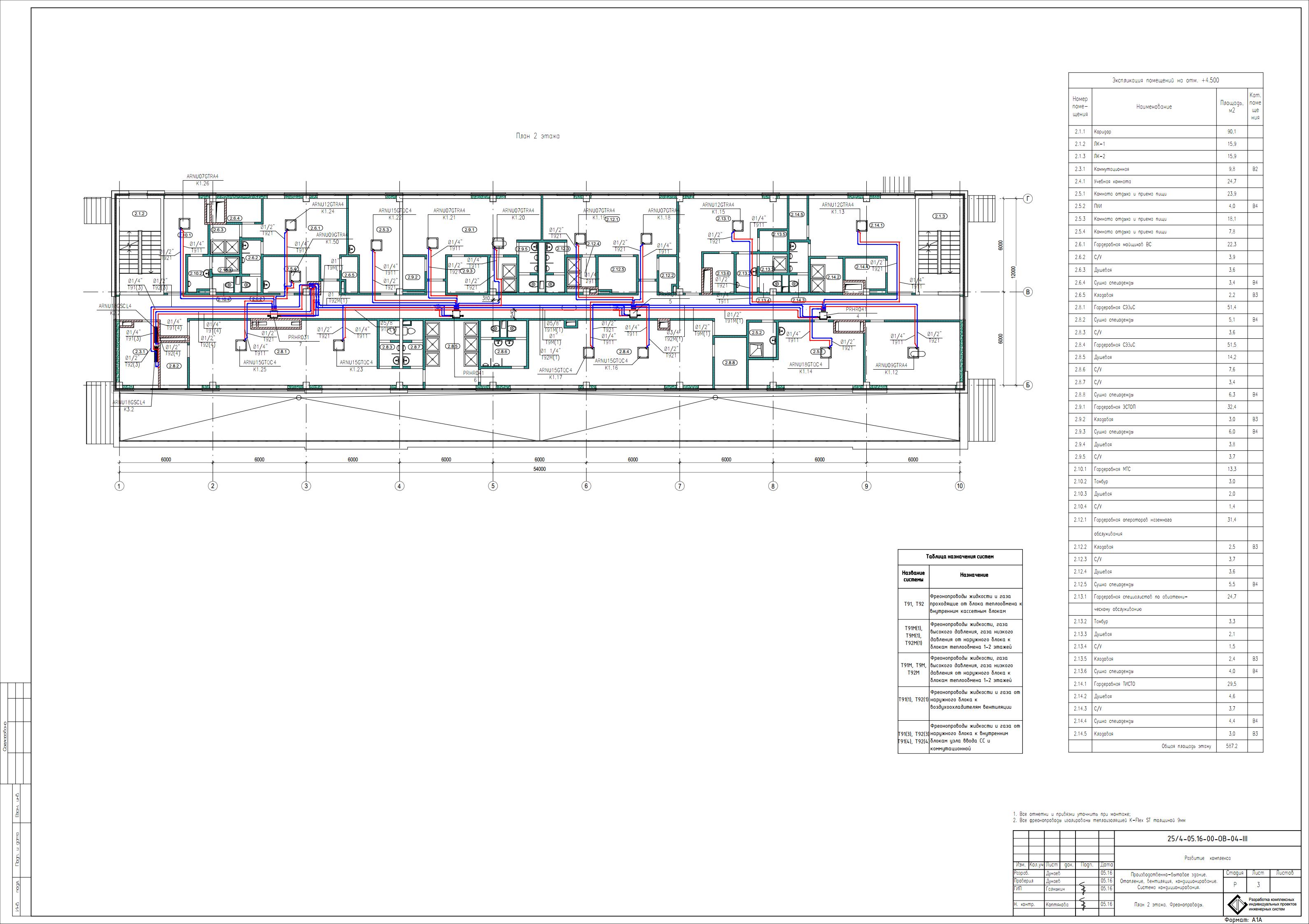

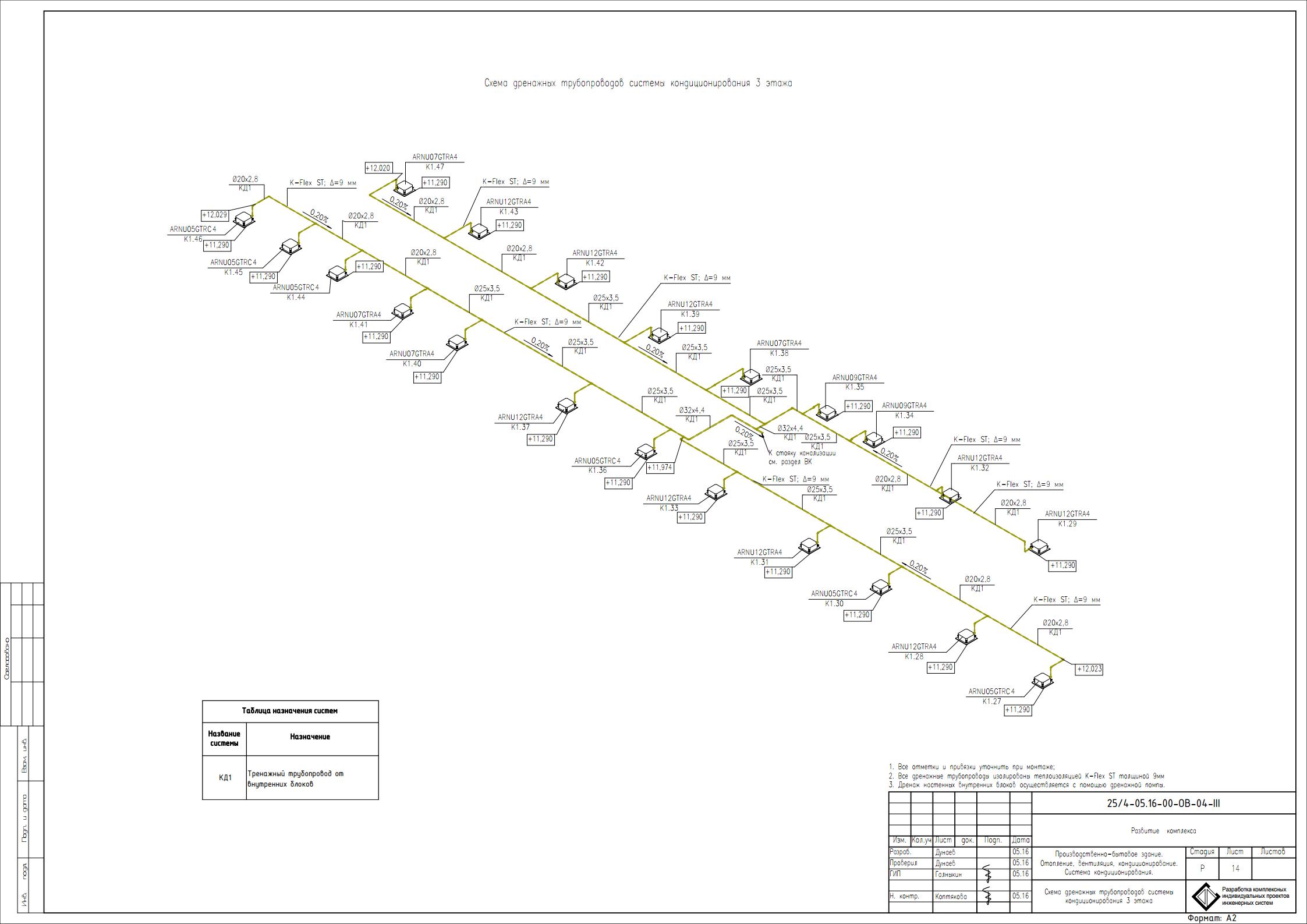

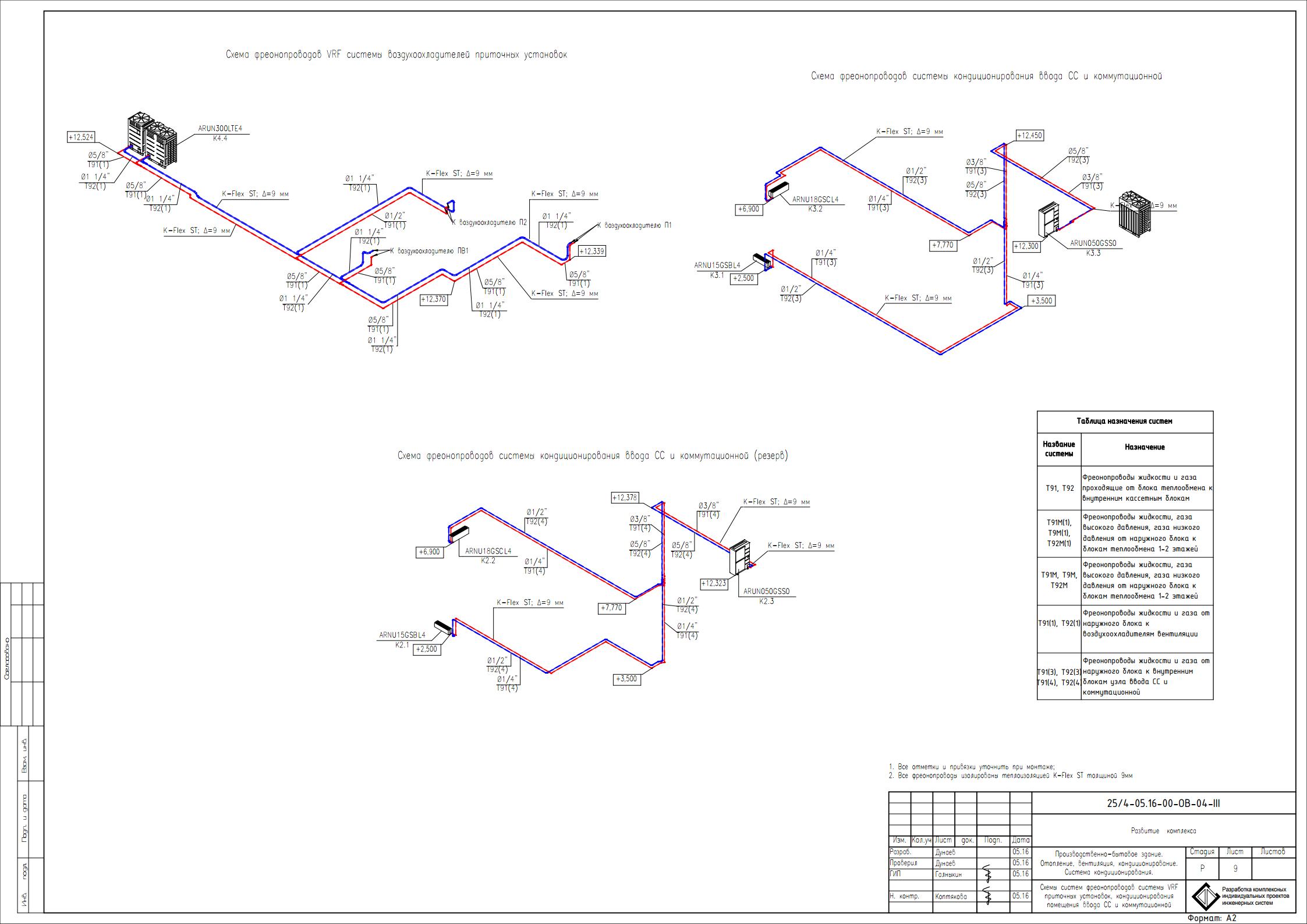

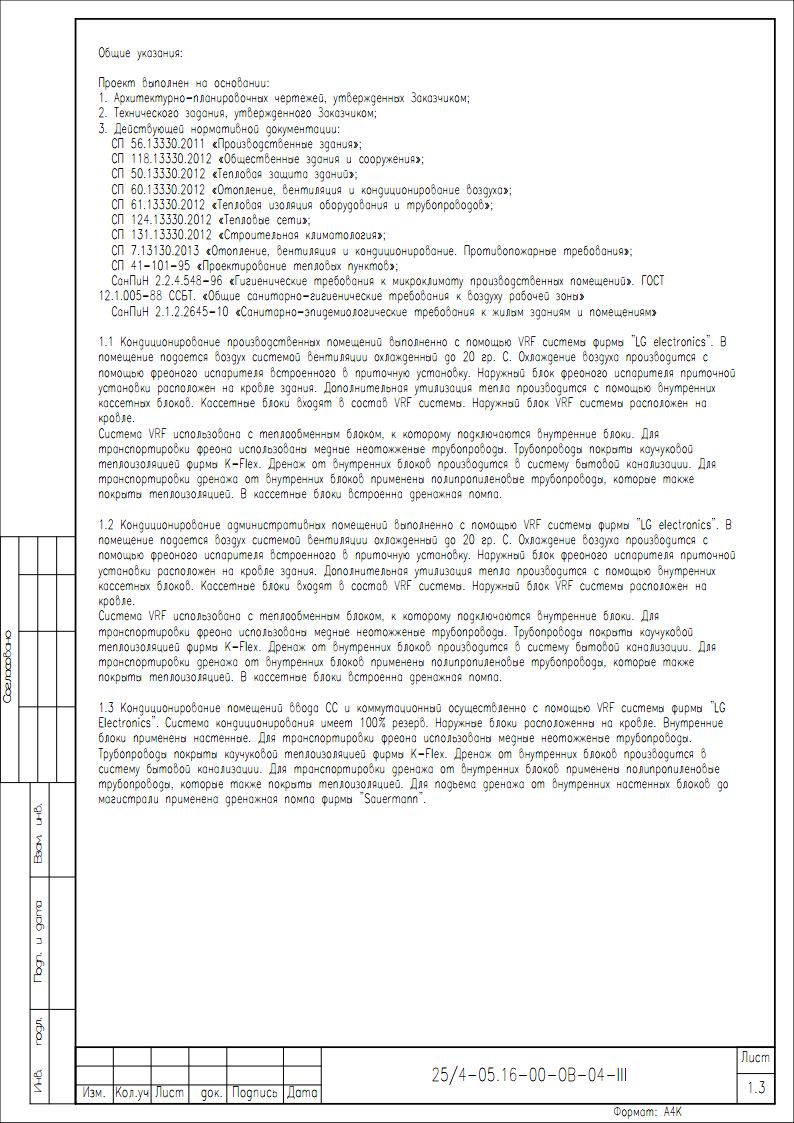

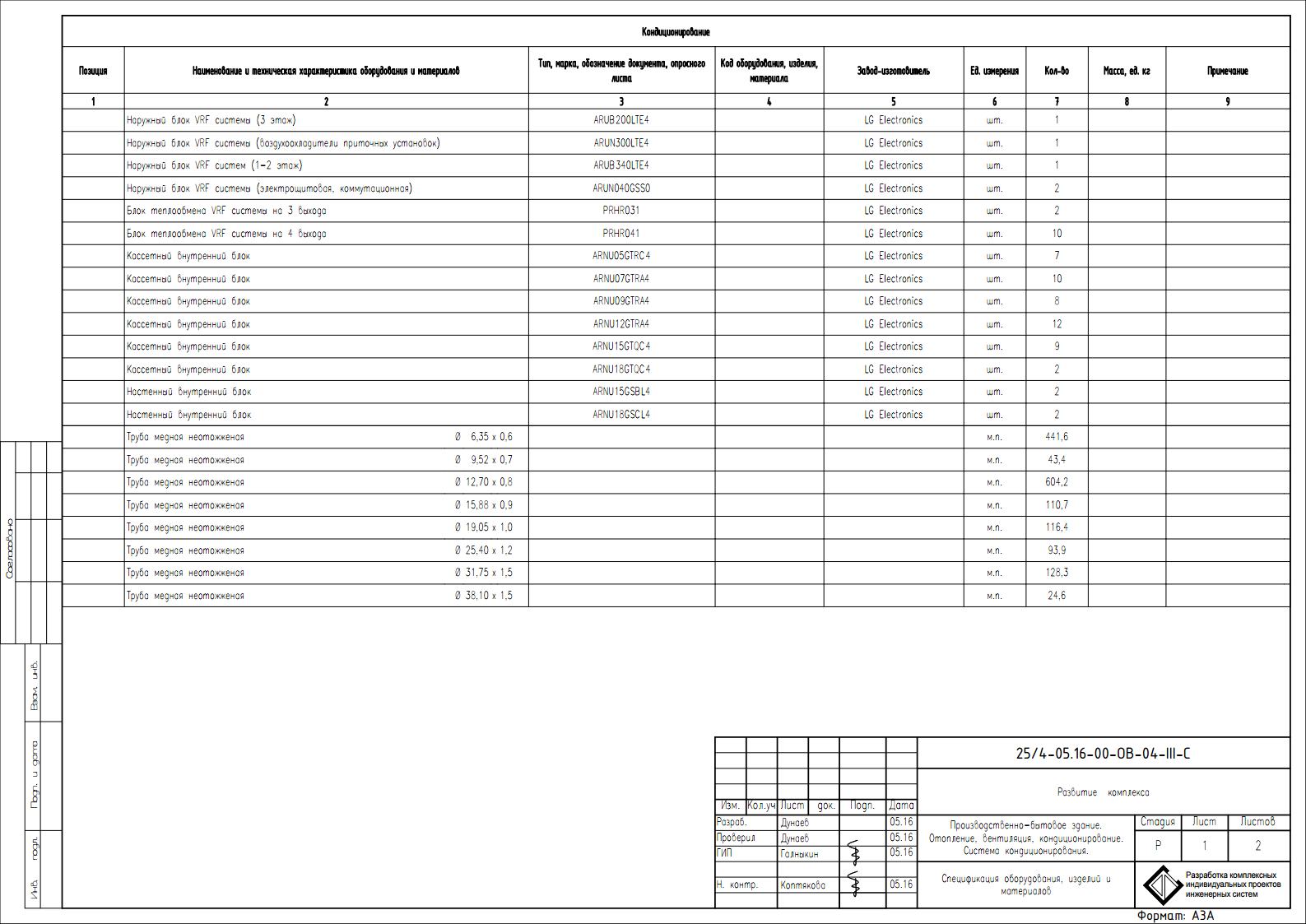

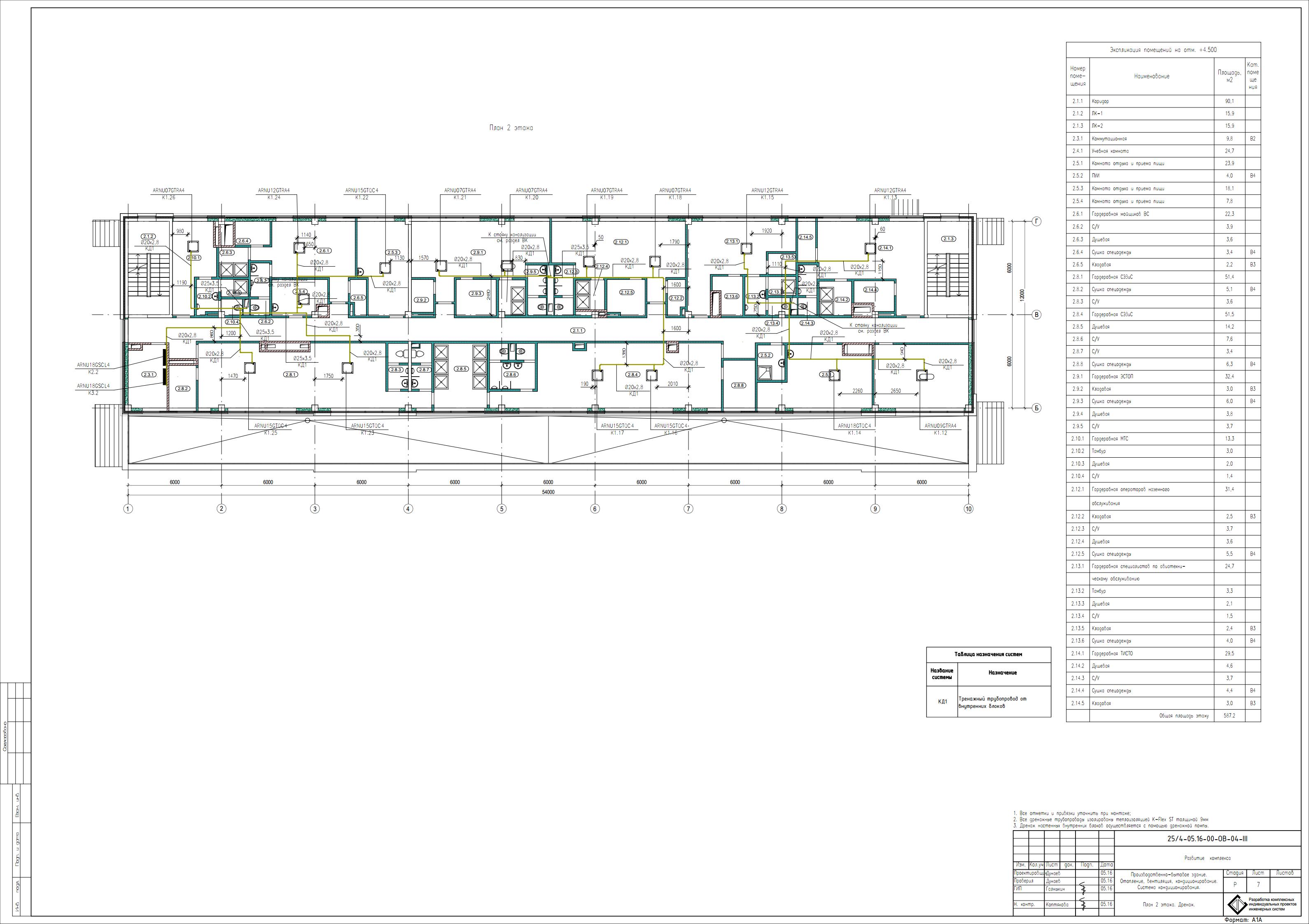

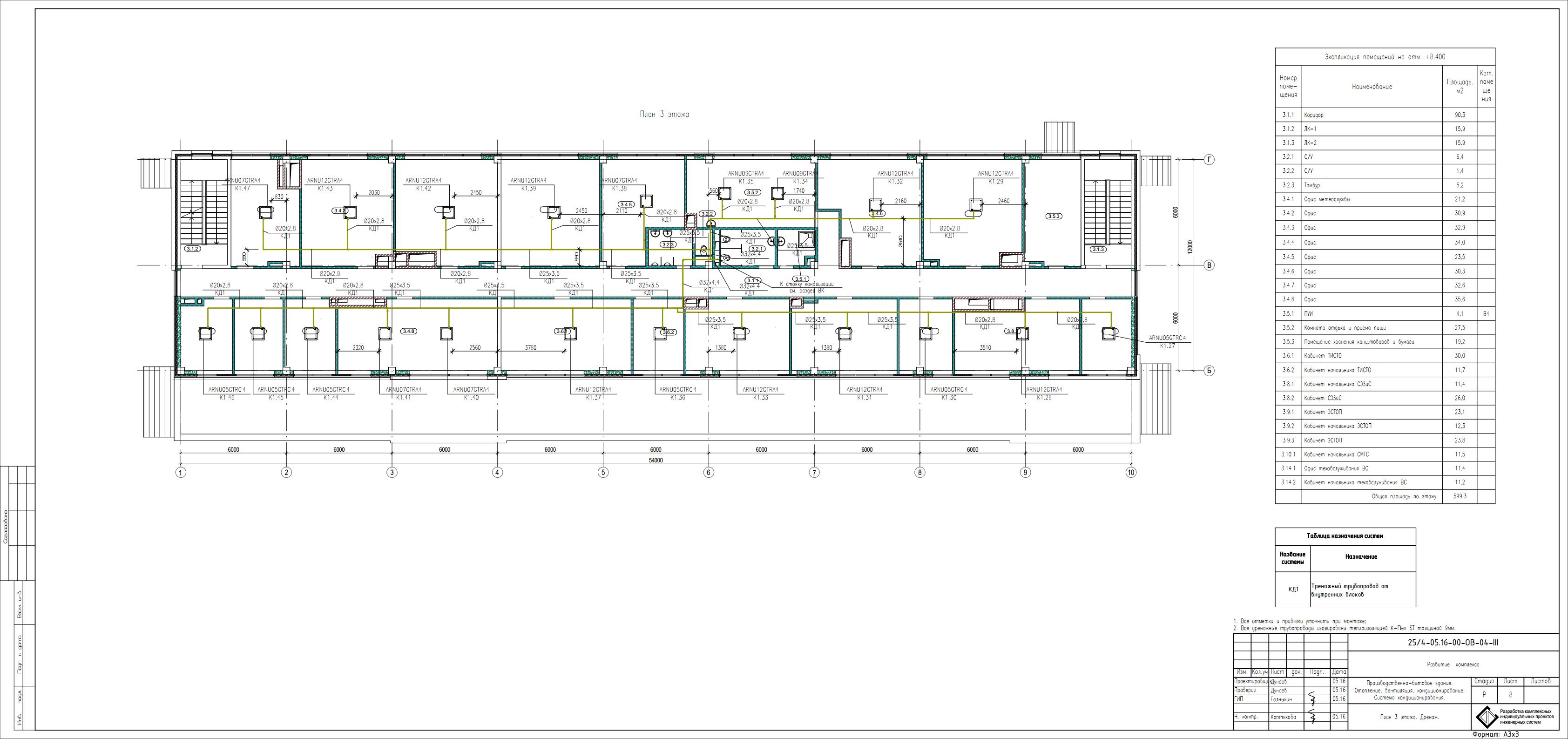

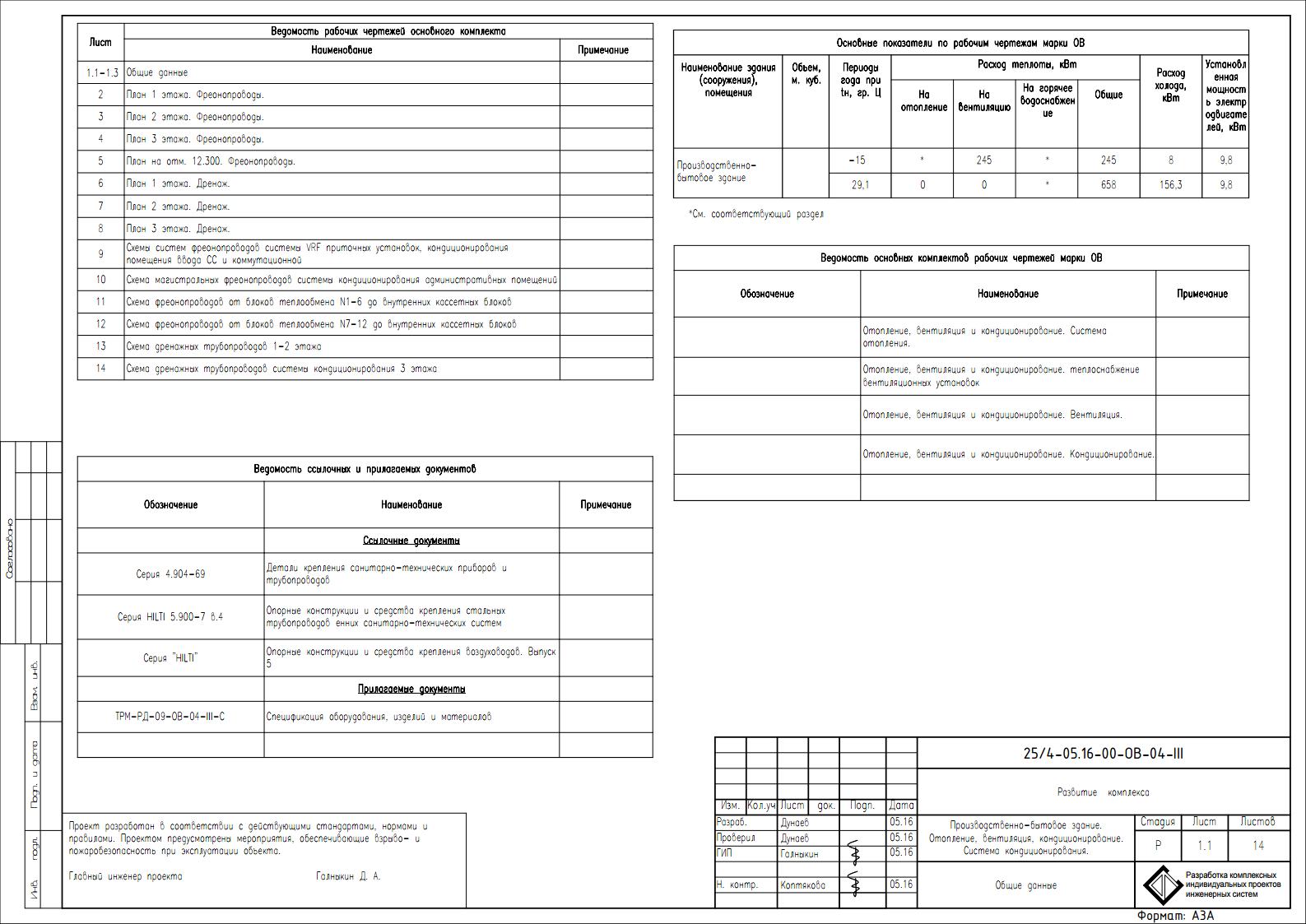

Пример проекта кондиционирования производственно-бытового здания

В данной рабочей документации выполнена система кондиционирования производственно-бытового здания. Кондиционирование предусмотрено с помощью VRF систем.

Наружные блоки VRF систем расположены на кровле здания. Внутренние блоки применены в основном кассетного типа. В помещениях коммутационной и ввода СС предусмотрены отдельные системы кондиционирования со 100% резервированием. В приточные машины системы вентиляции встроены фреоновые охладители воздуха, которые имеют отдельные наружные блоки.

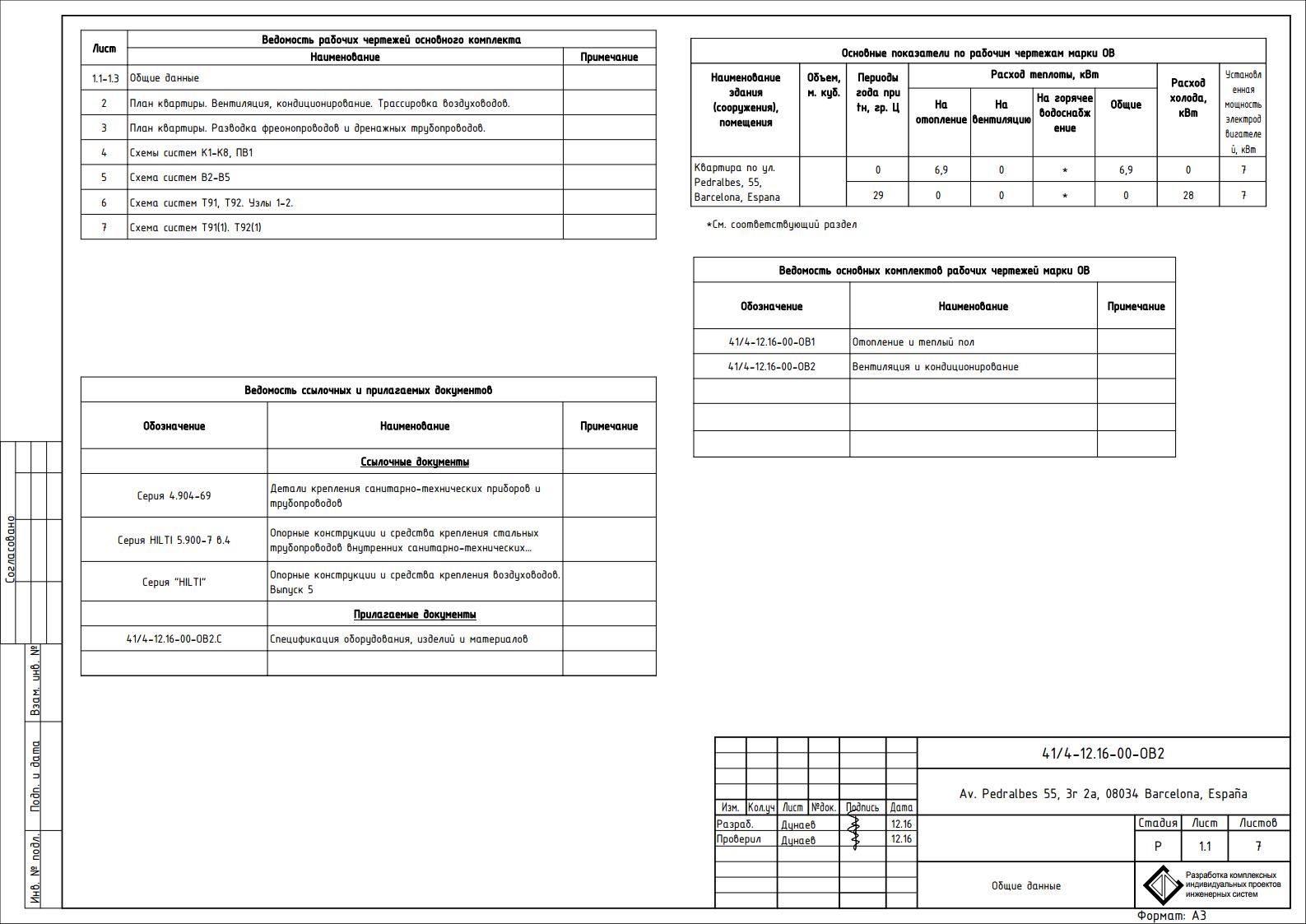

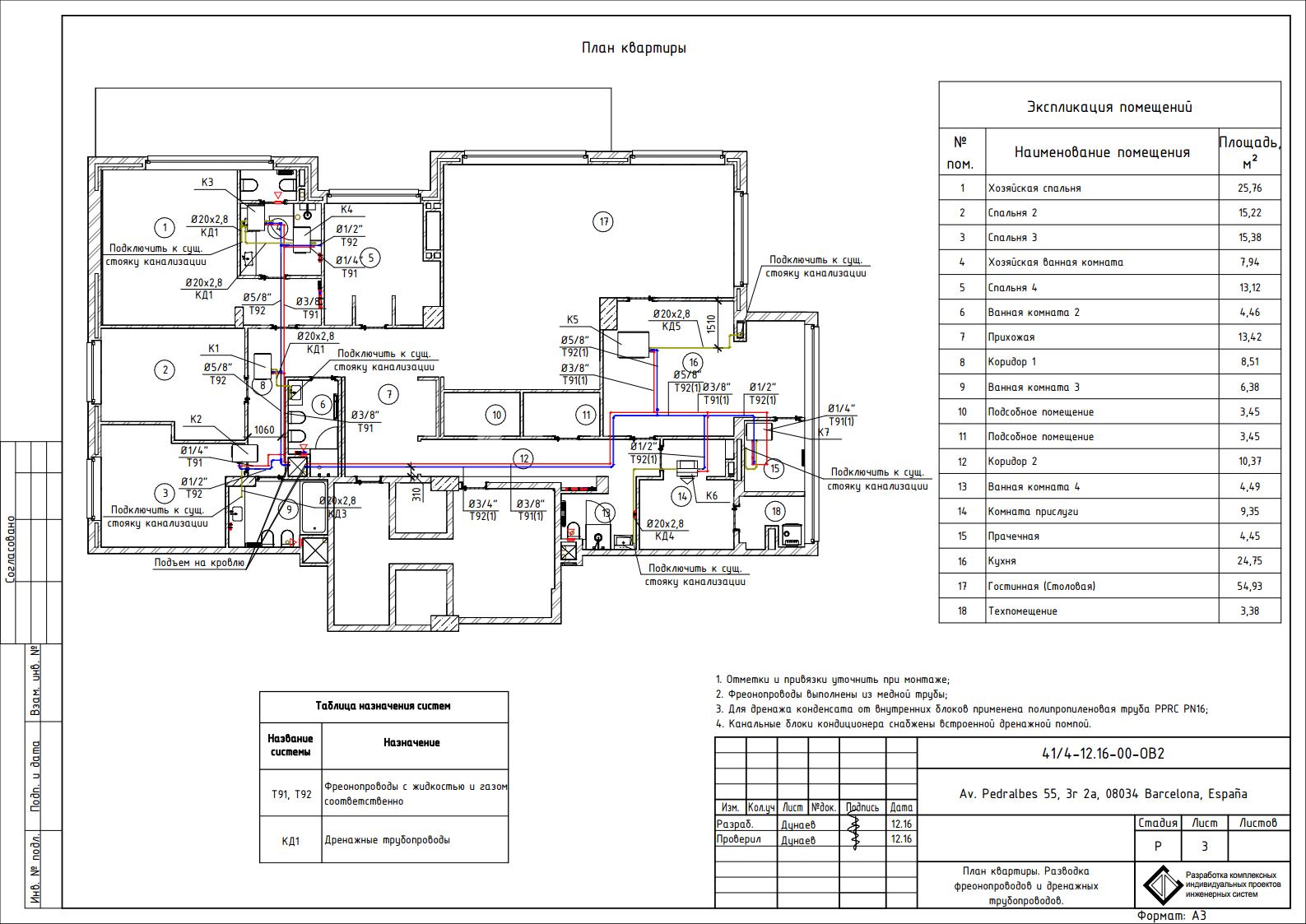

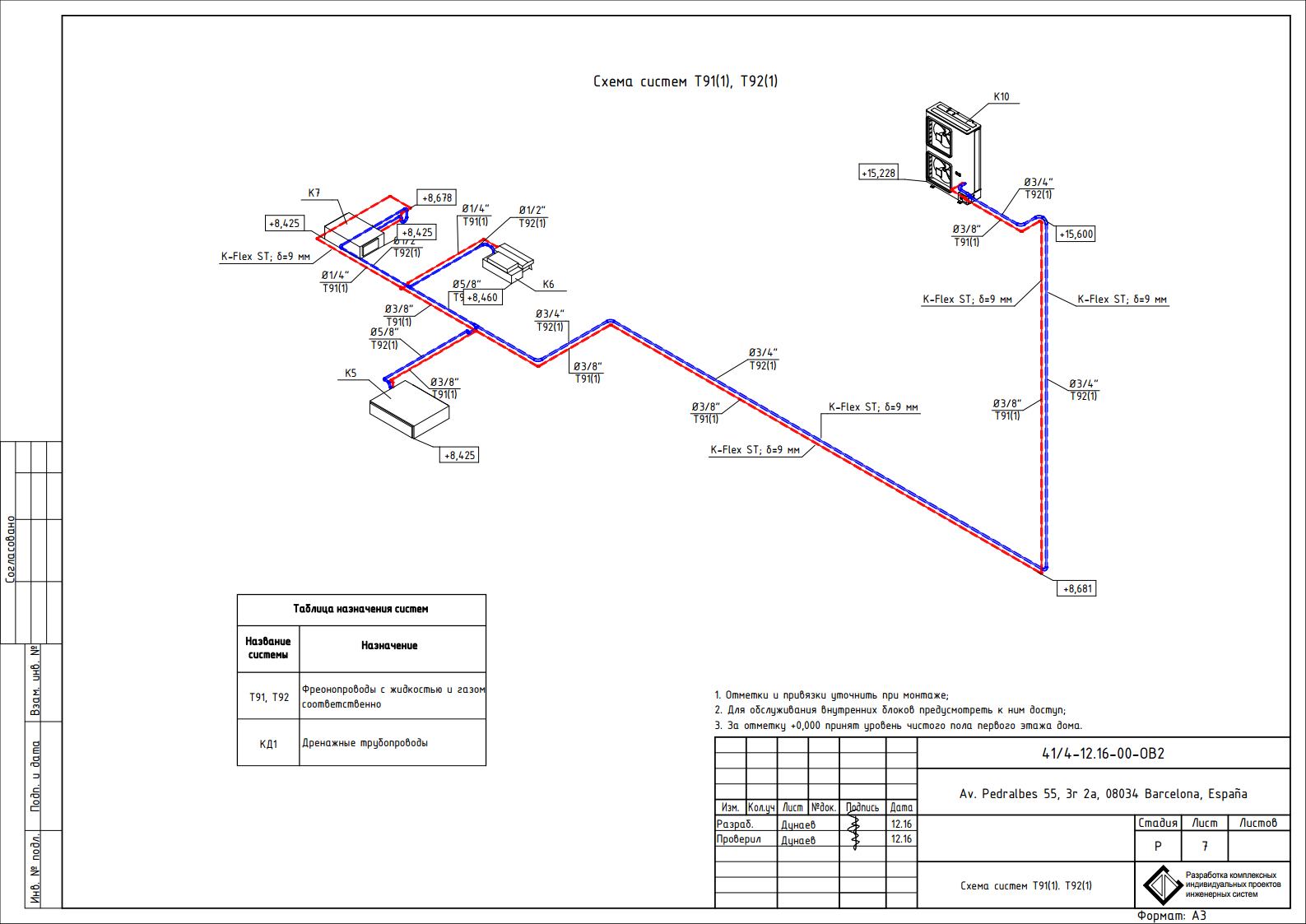

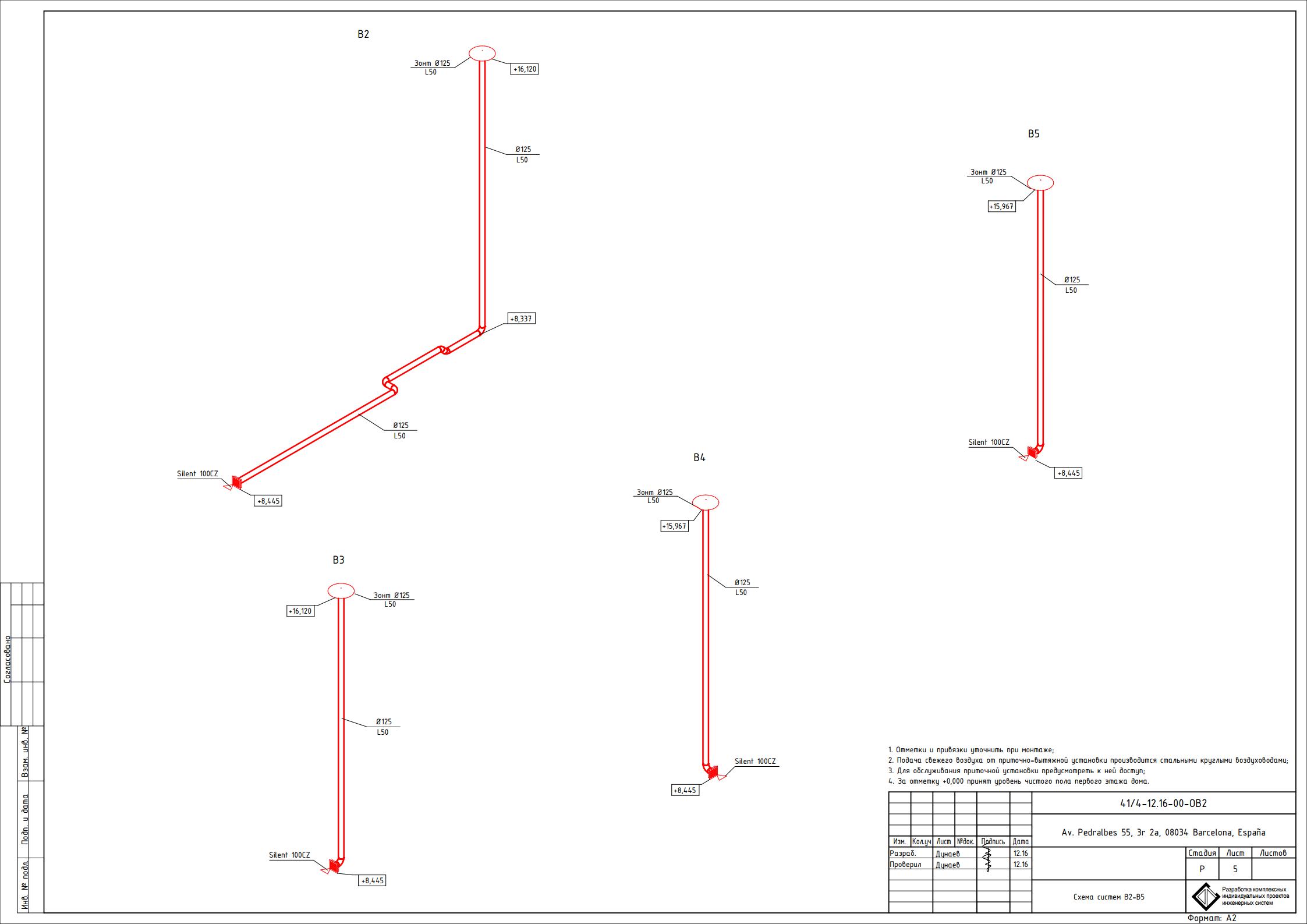

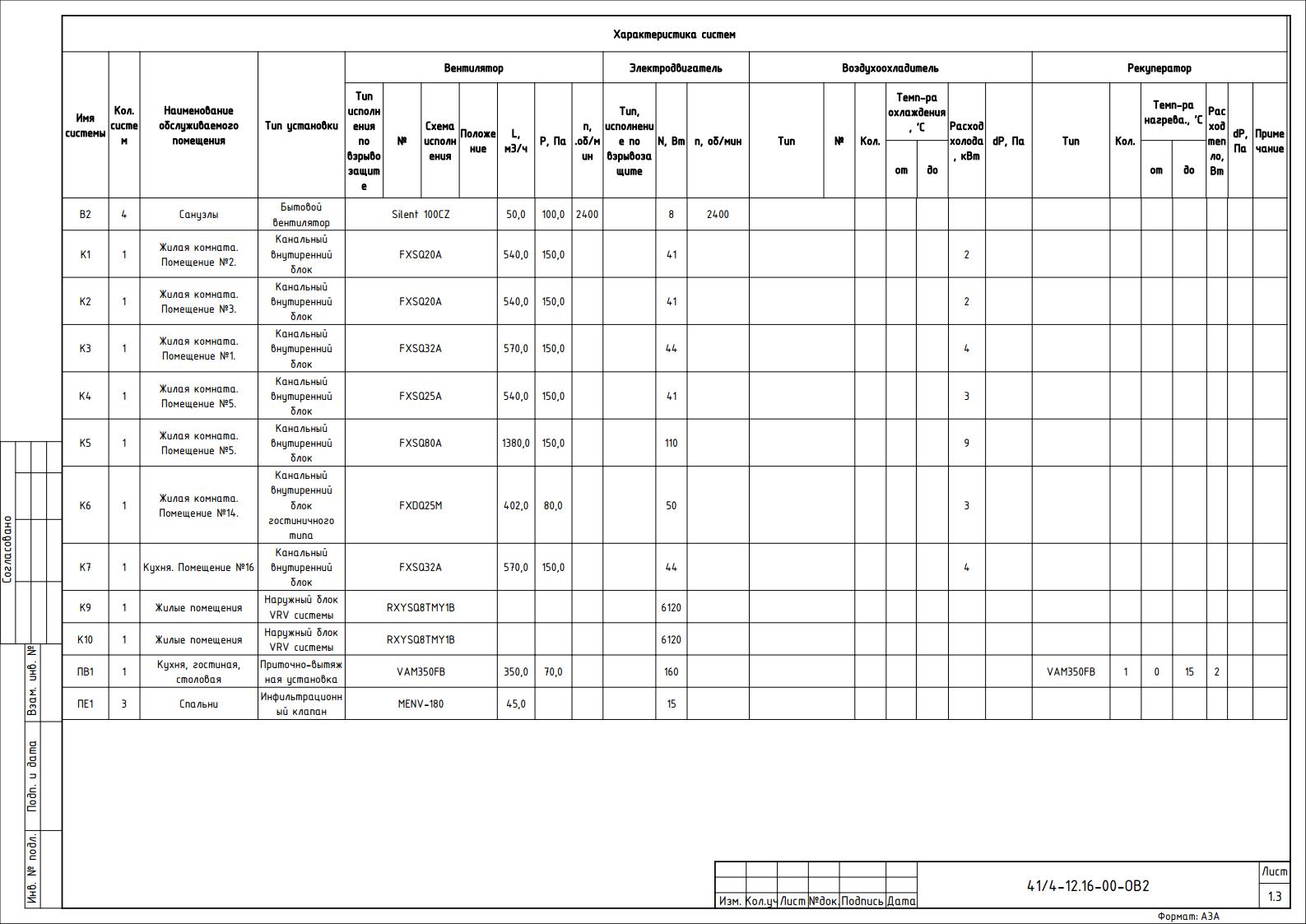

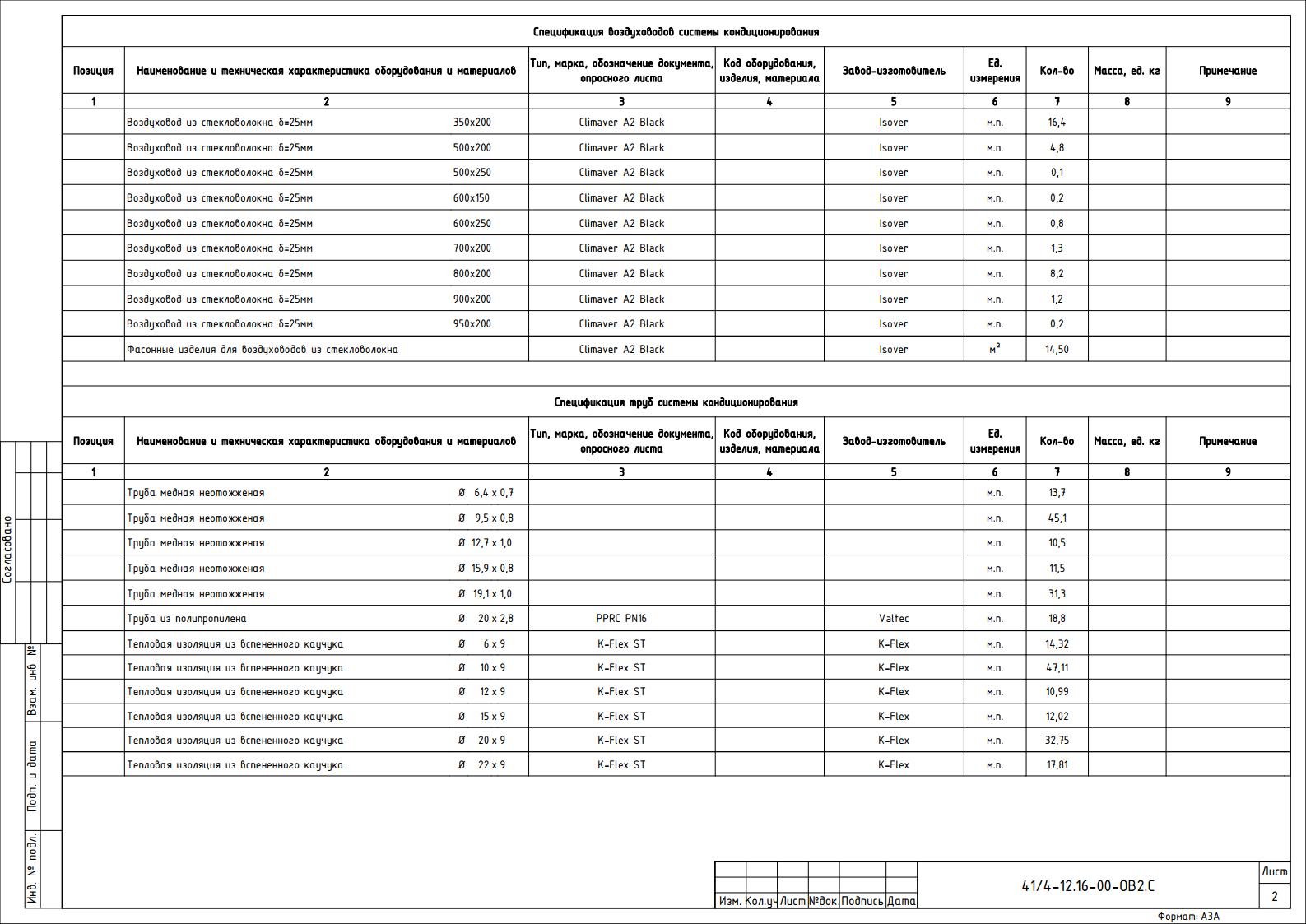

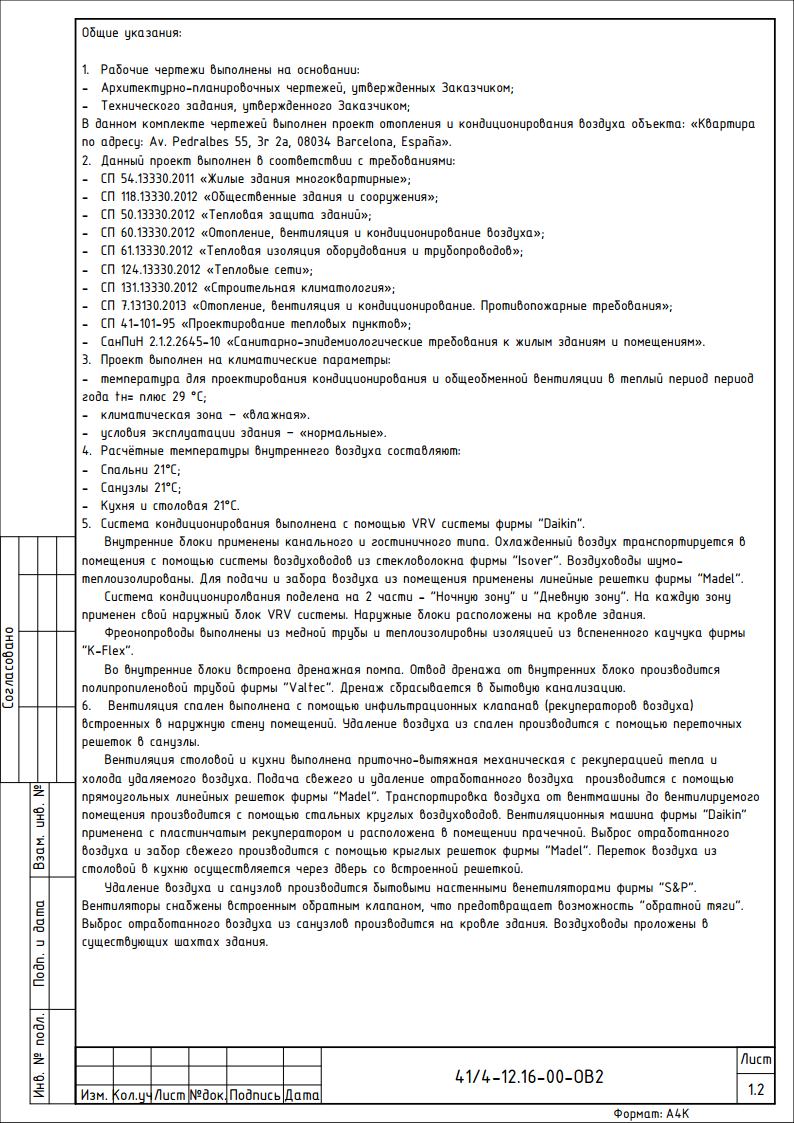

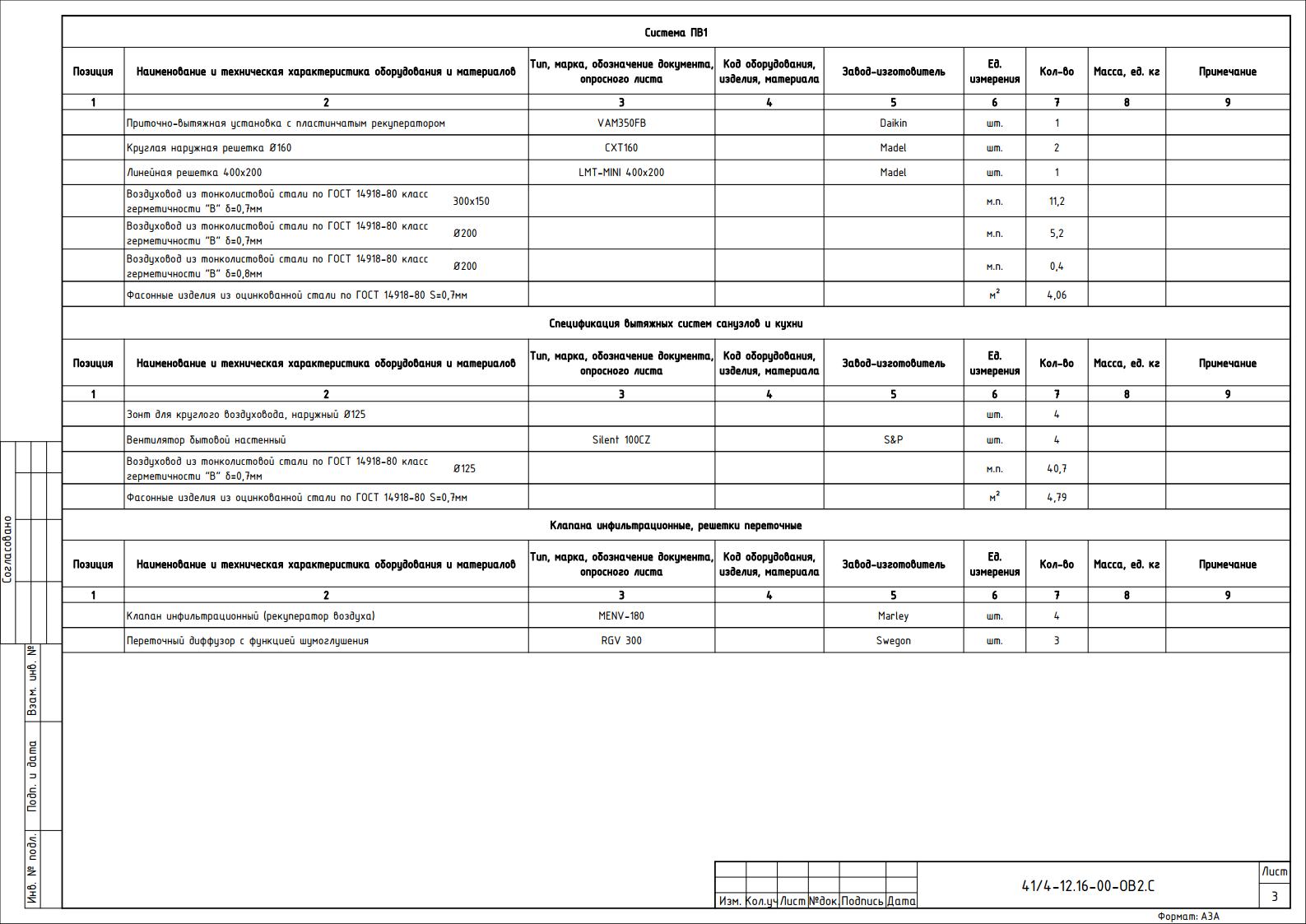

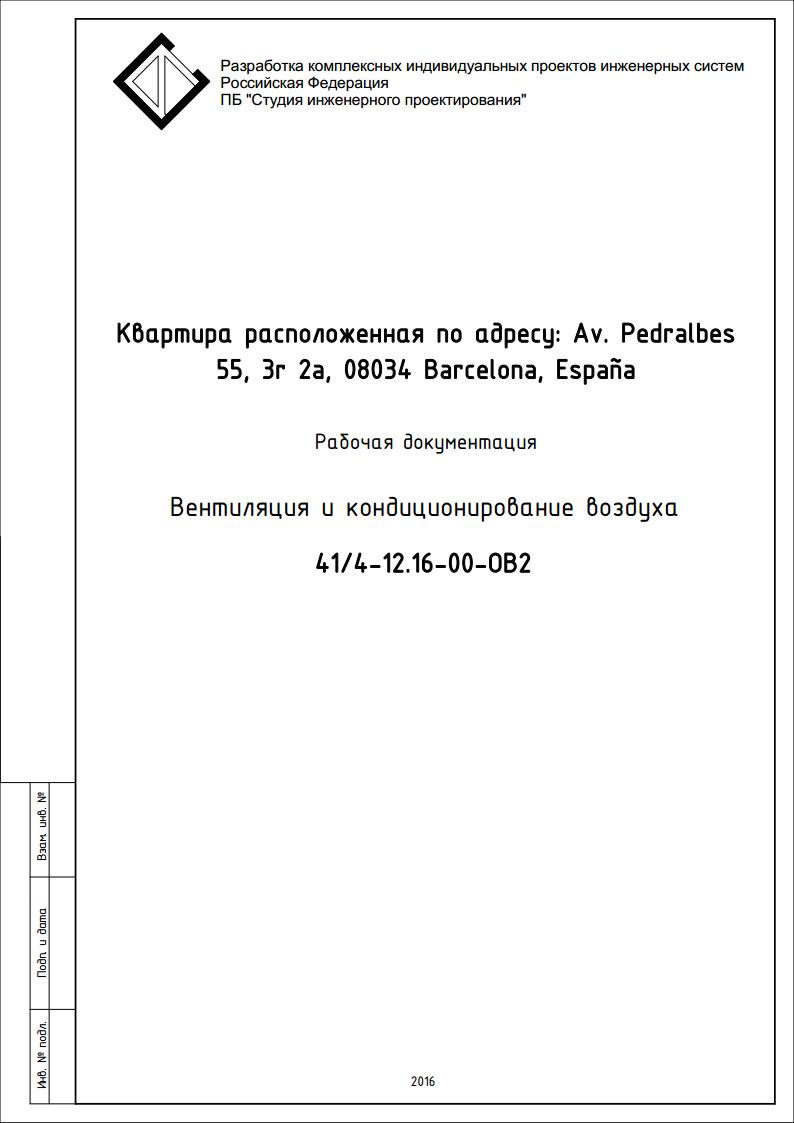

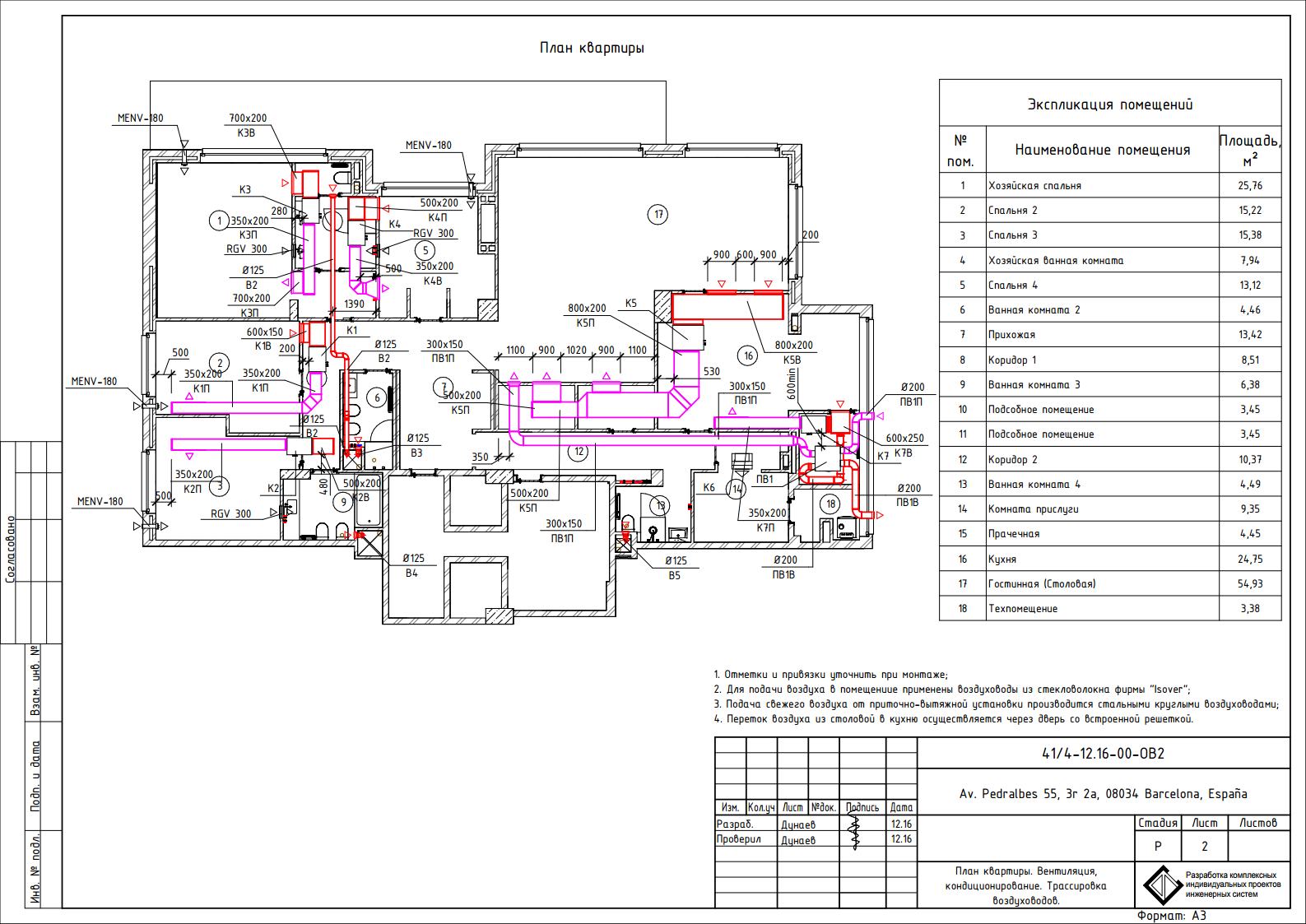

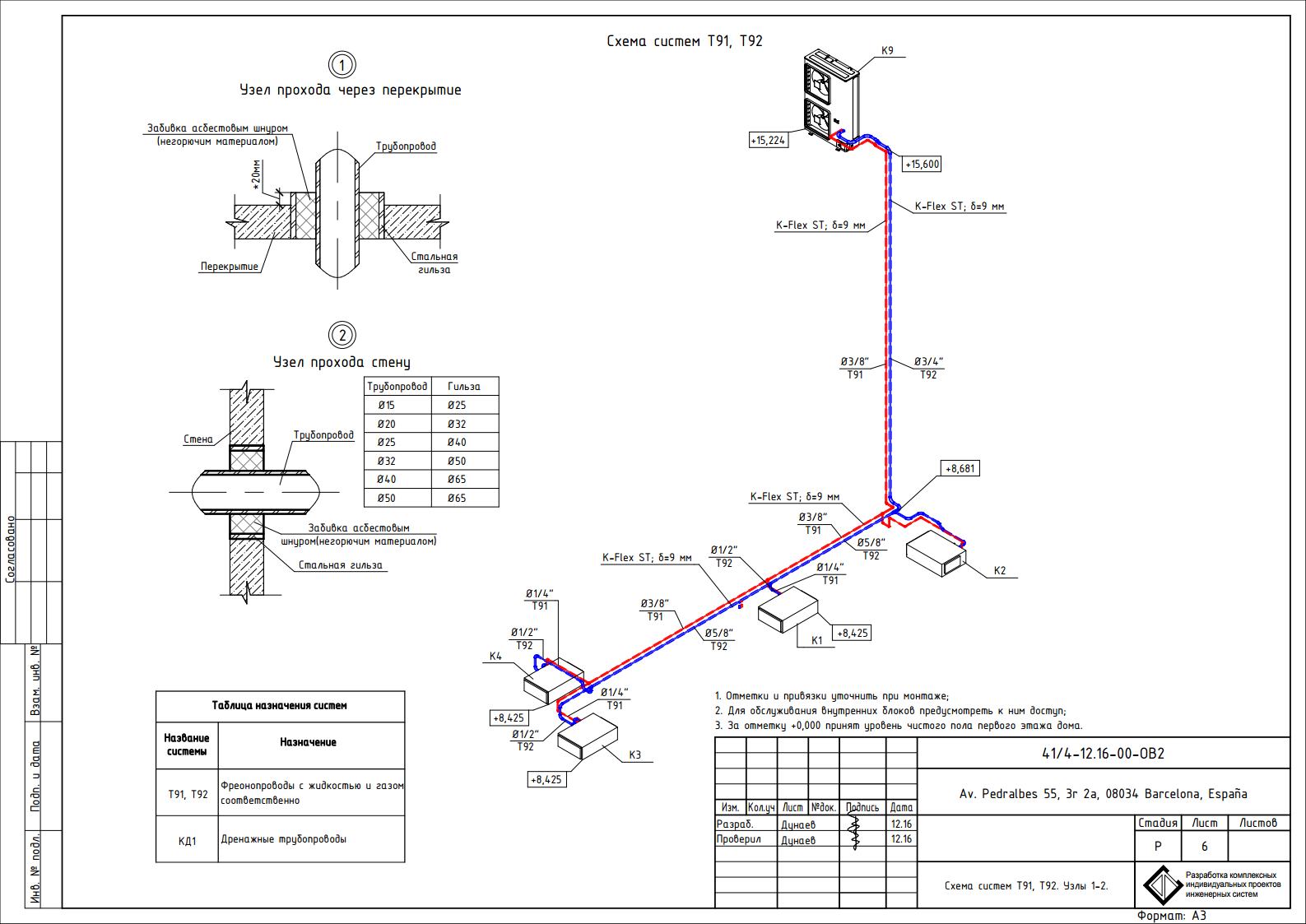

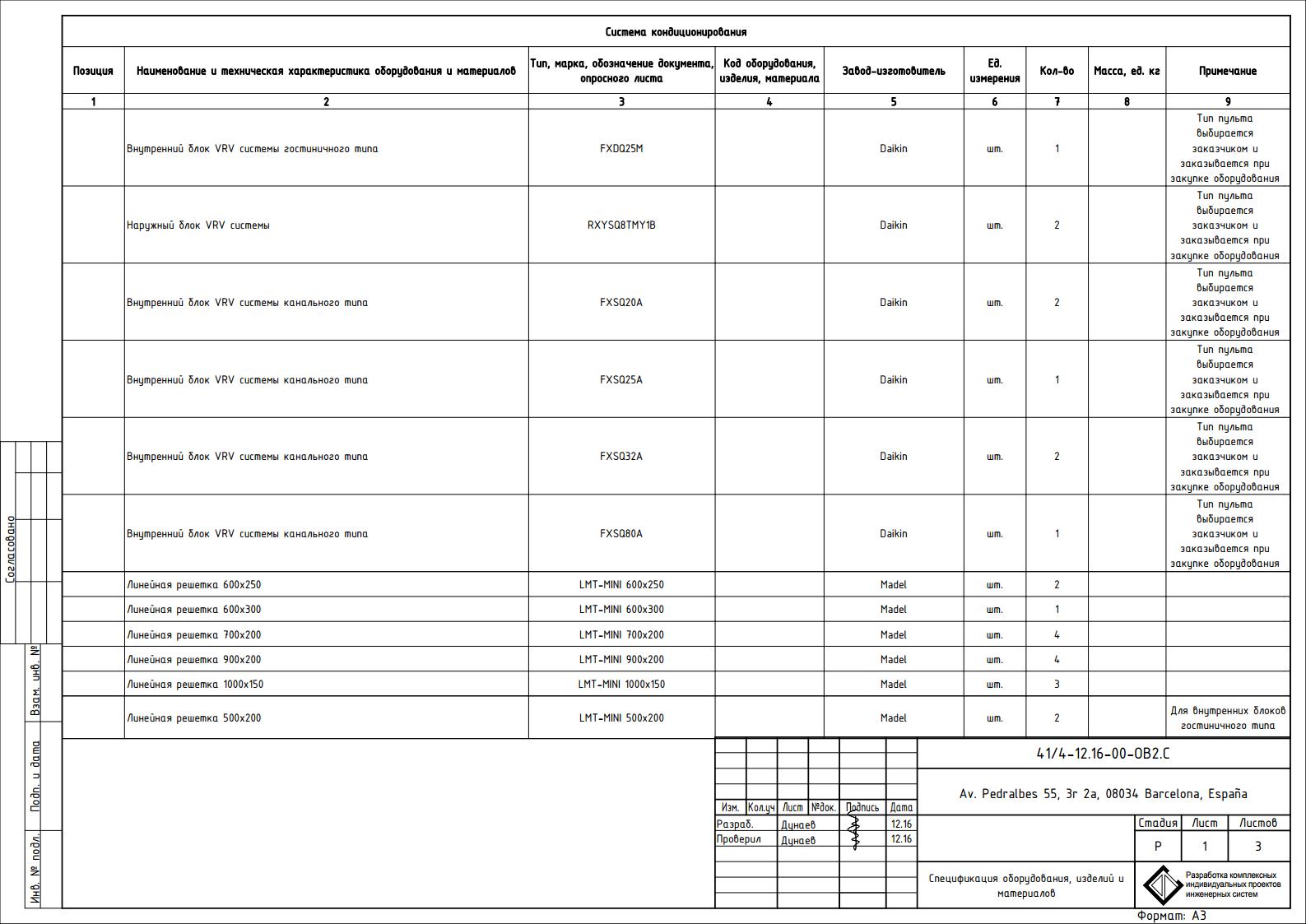

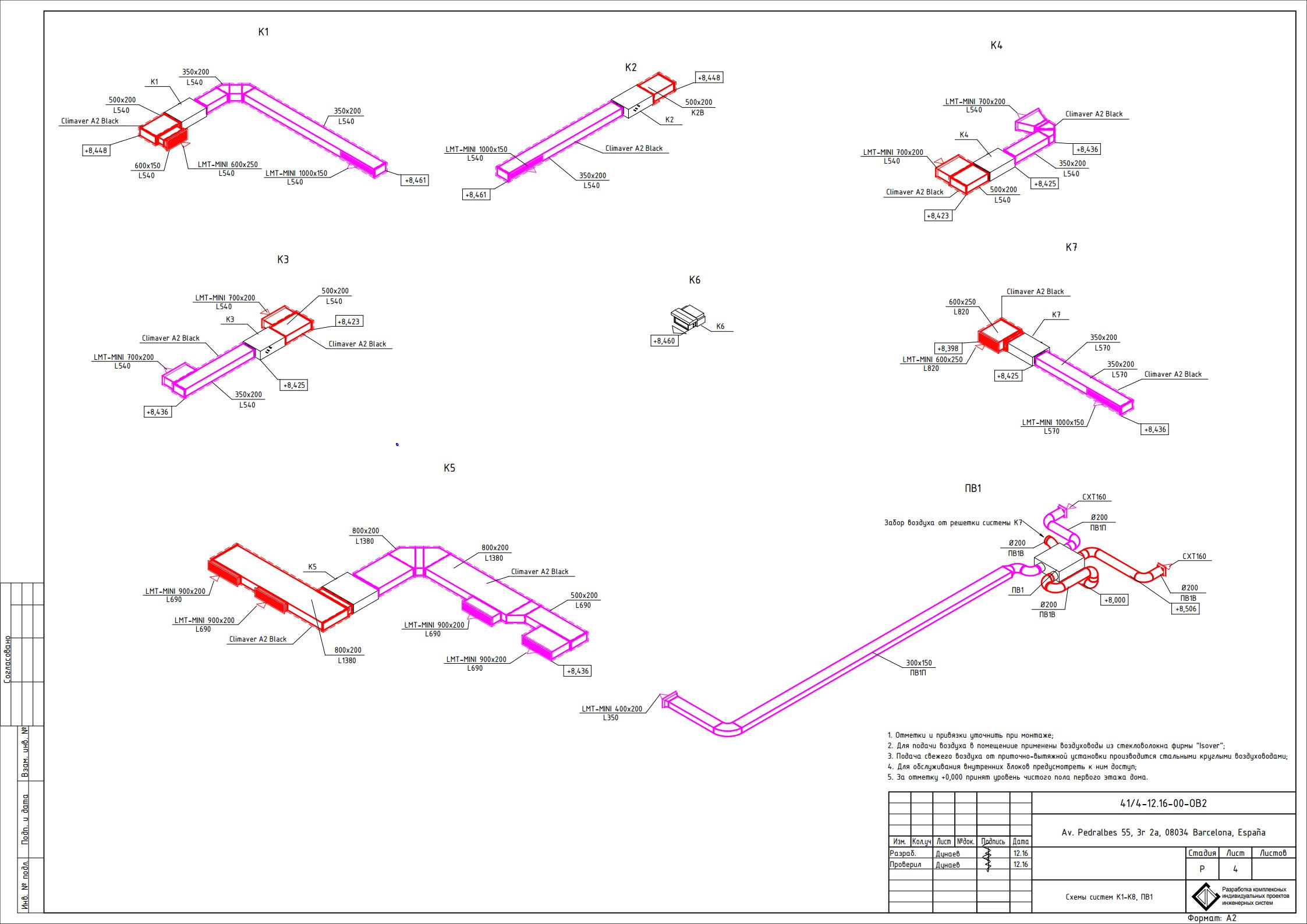

Пример проекта вентиляции и кондиционирования квартиры

В данной рабочей документации выполнена система кондиционирования квартиры расположенной в городе Барселона, Испания. Система кондиционирования предусмотрена VRF системой.Наружные блоки VRF систем расположены на кровле здания. Внутренние блоки применены канального типа. Транспортировка охлажденного воздуха производится системой воздуховодов из стекловолокна. Система кондиционирования разделена на 2 зоны – дневную и ночную. Кондиционирование объединено с системой вентиляции, и транспортировка свежего воздуха производится по тем же самым воздуховодам. Вытяжка из санузлов выполнена бытовыми накладными вентиляторами.

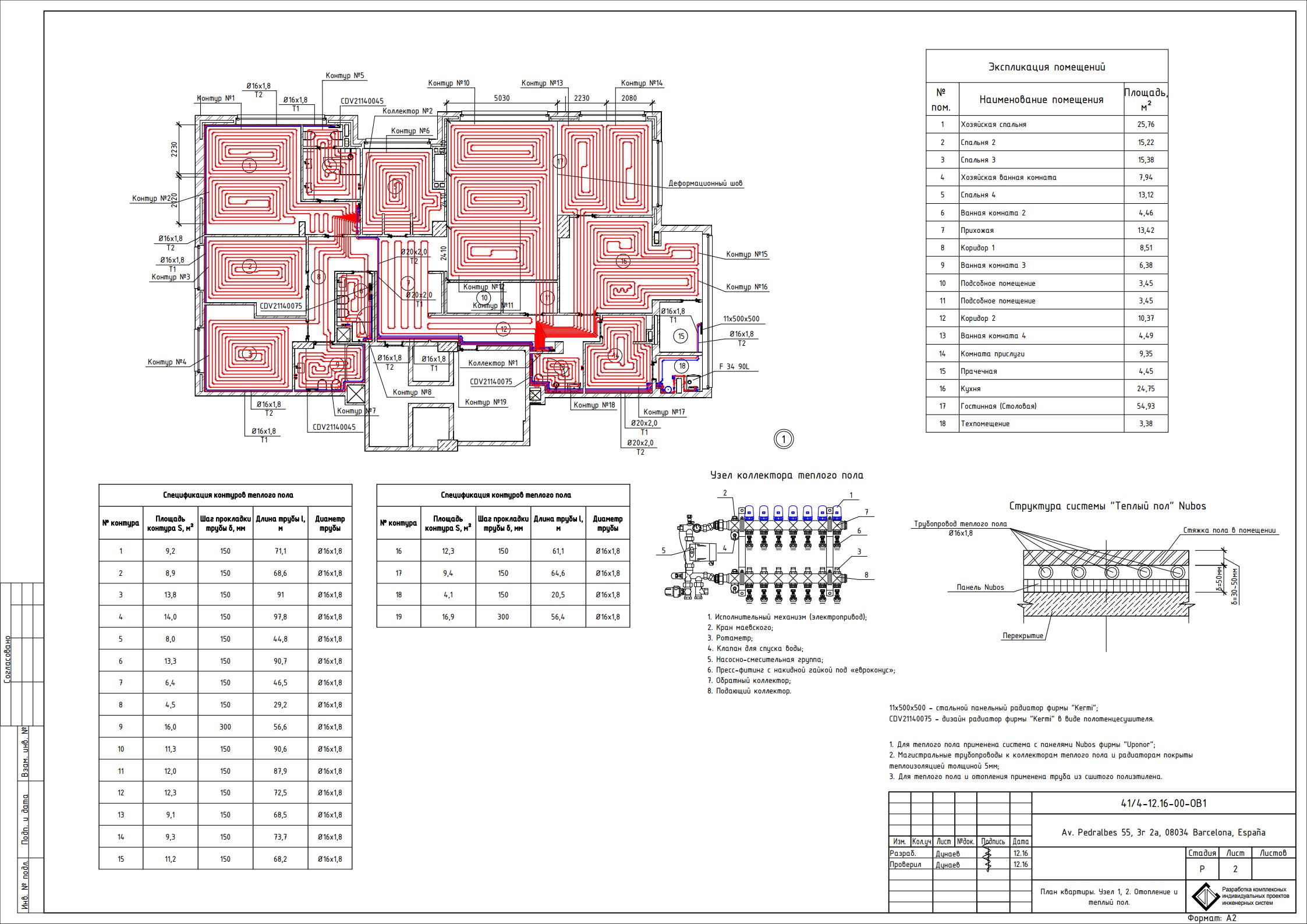

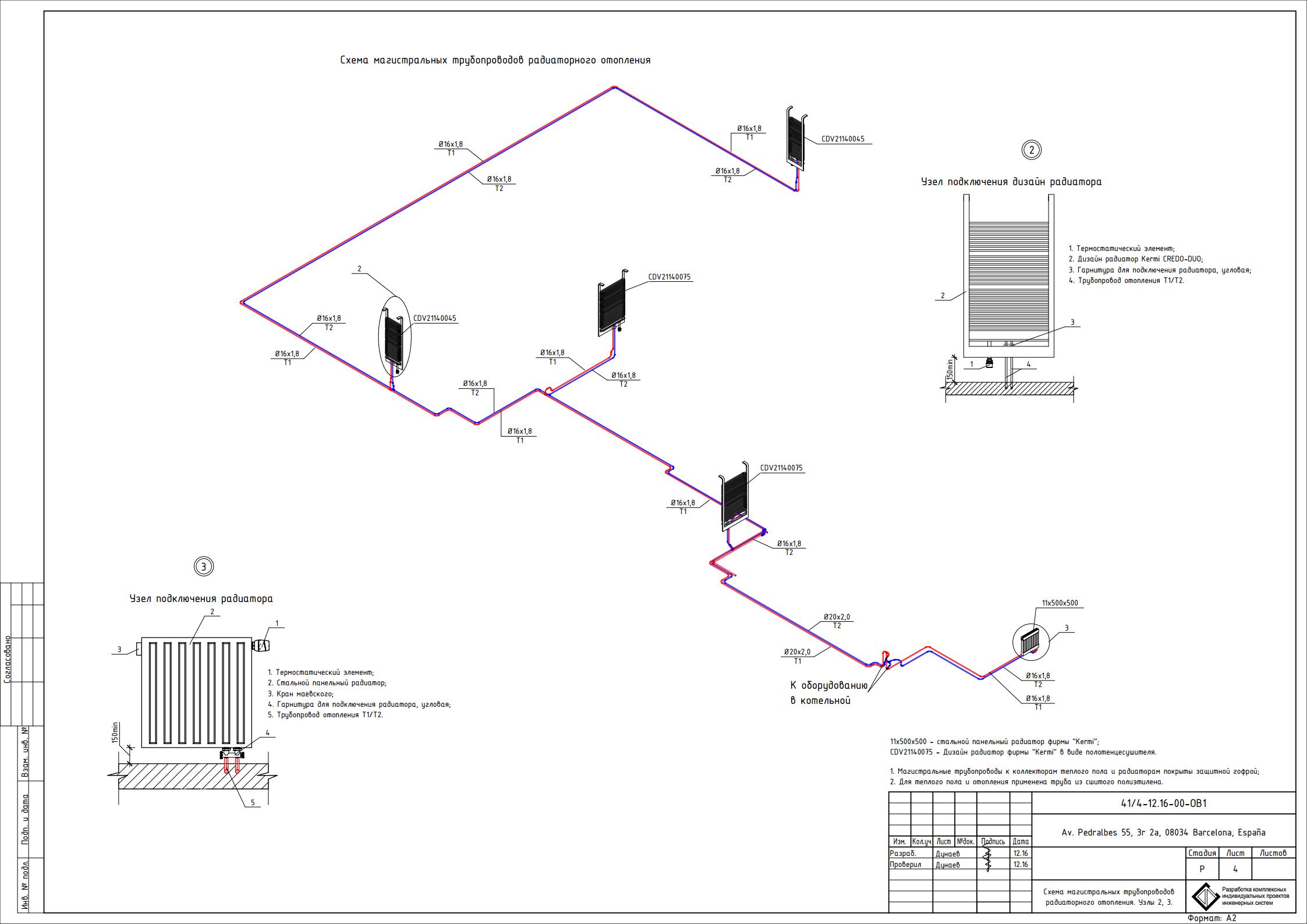

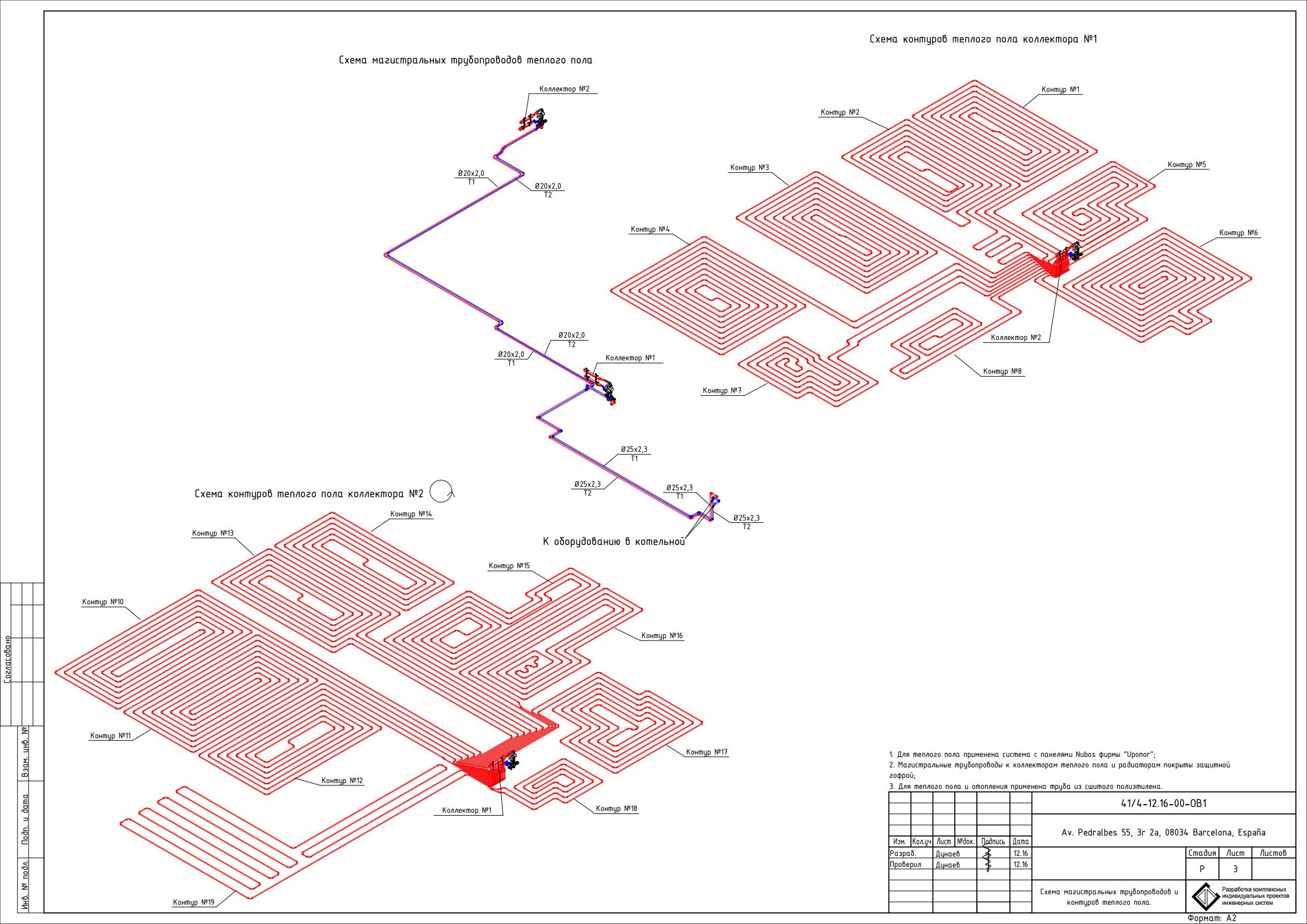

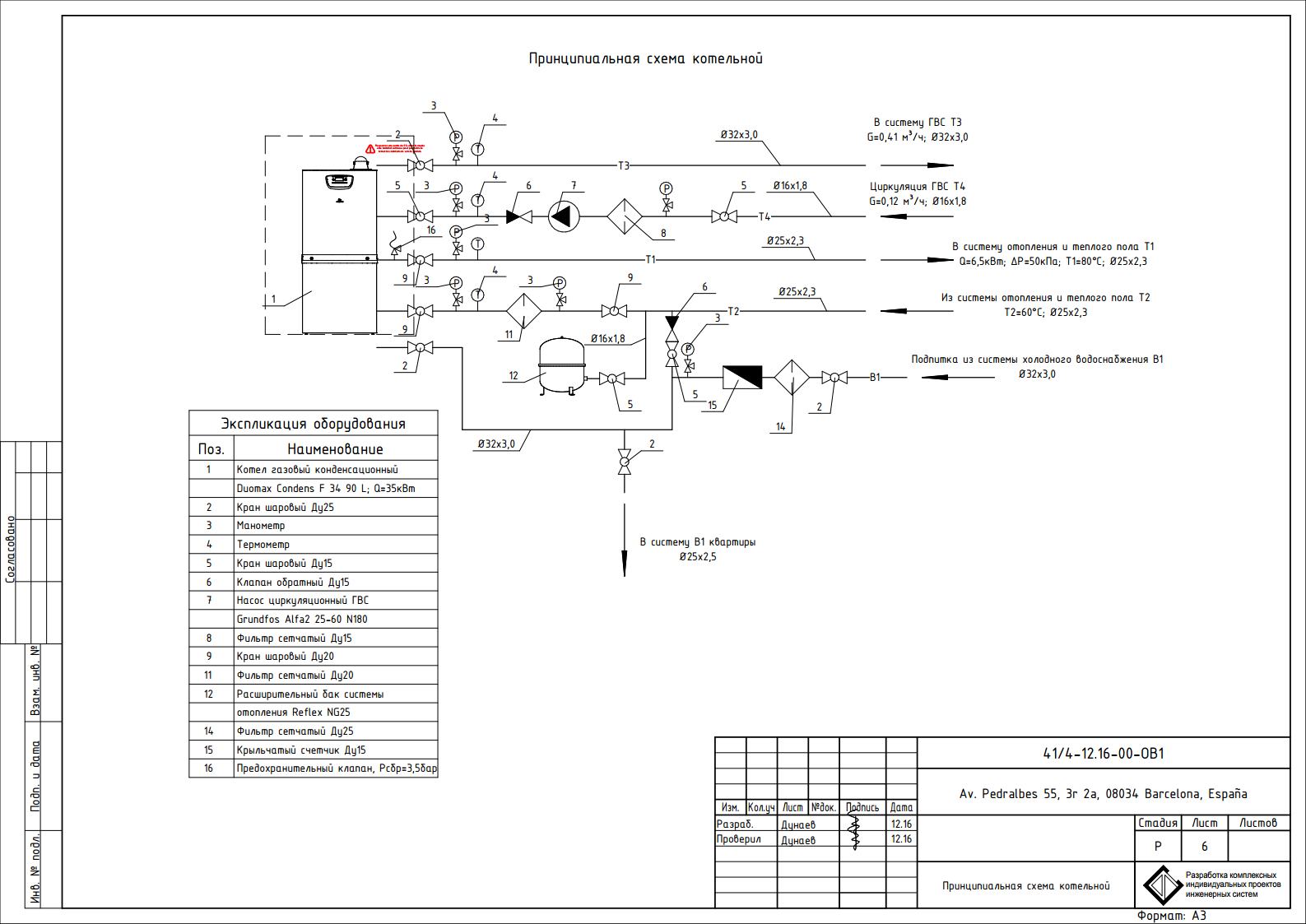

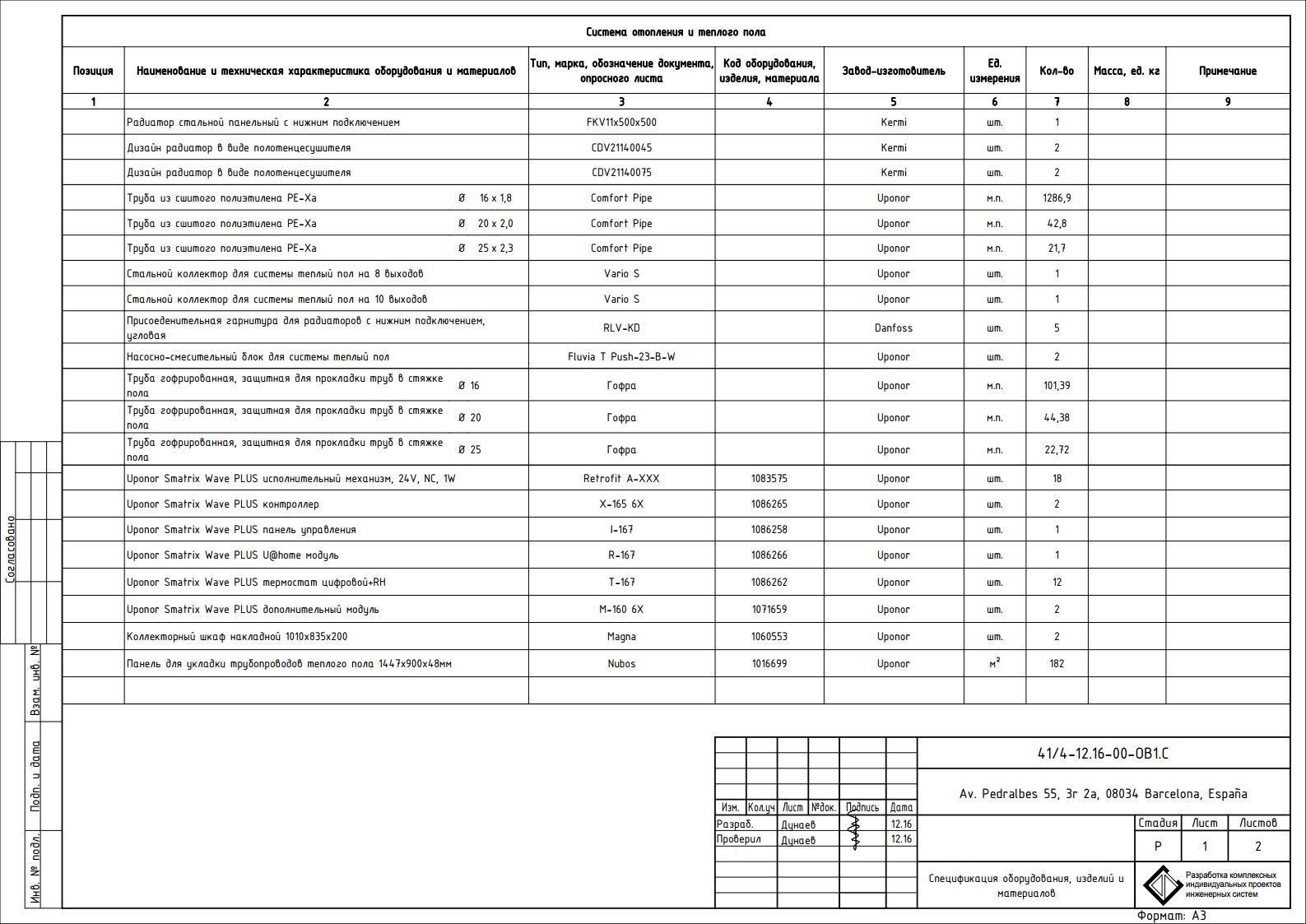

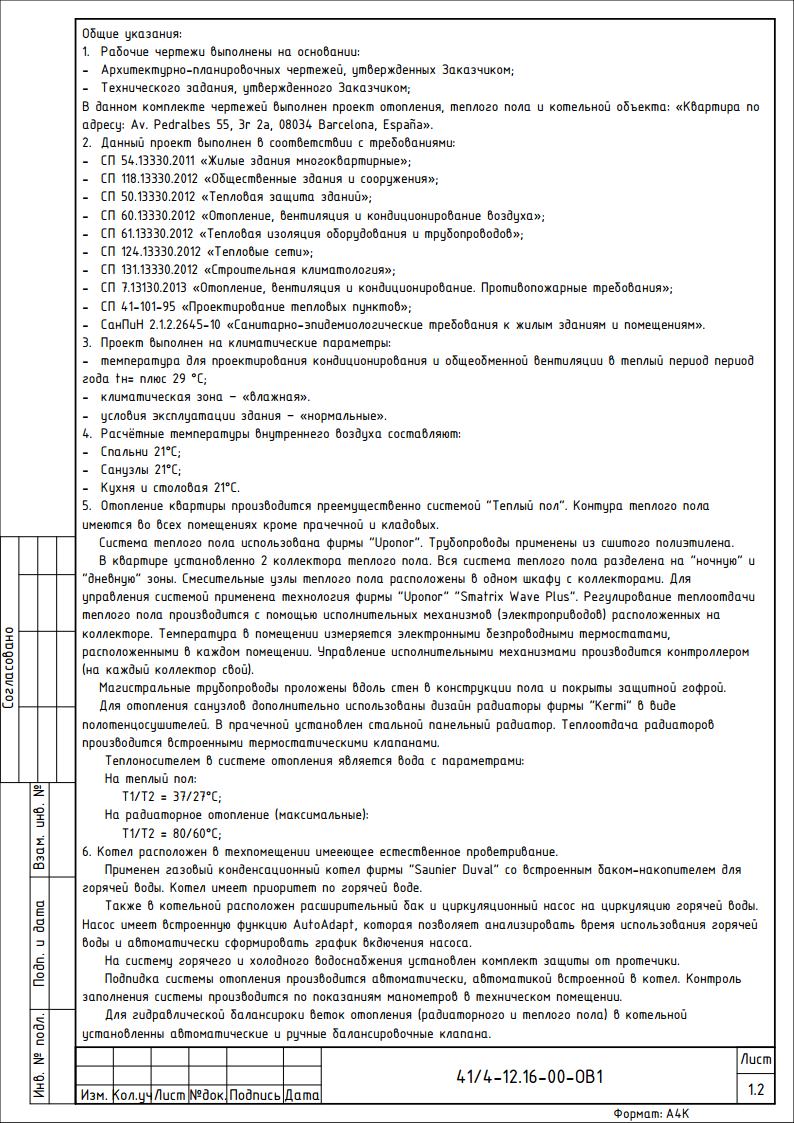

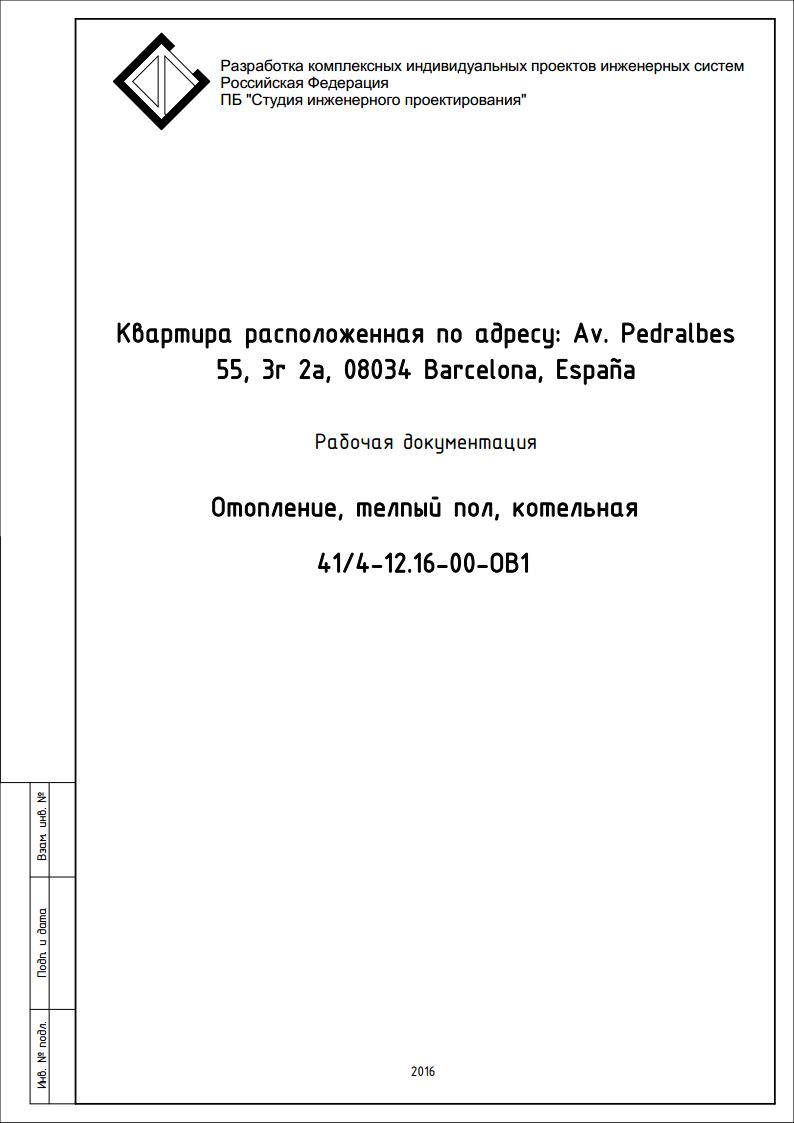

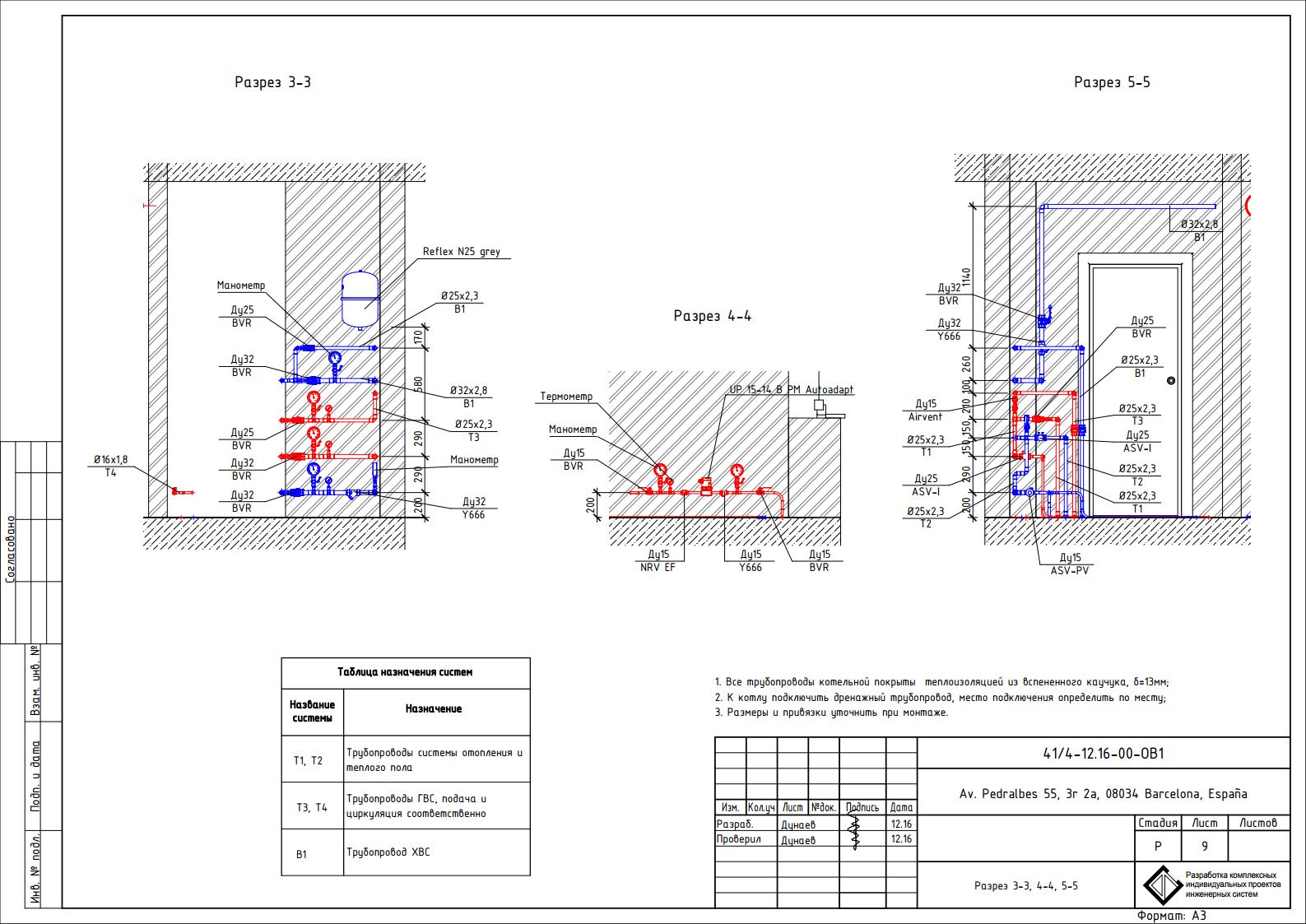

Пример проекта отопления квартиры

В данной рабочей документации выполнена система отопления квартиры расположенной в городе Барселона, Испания.

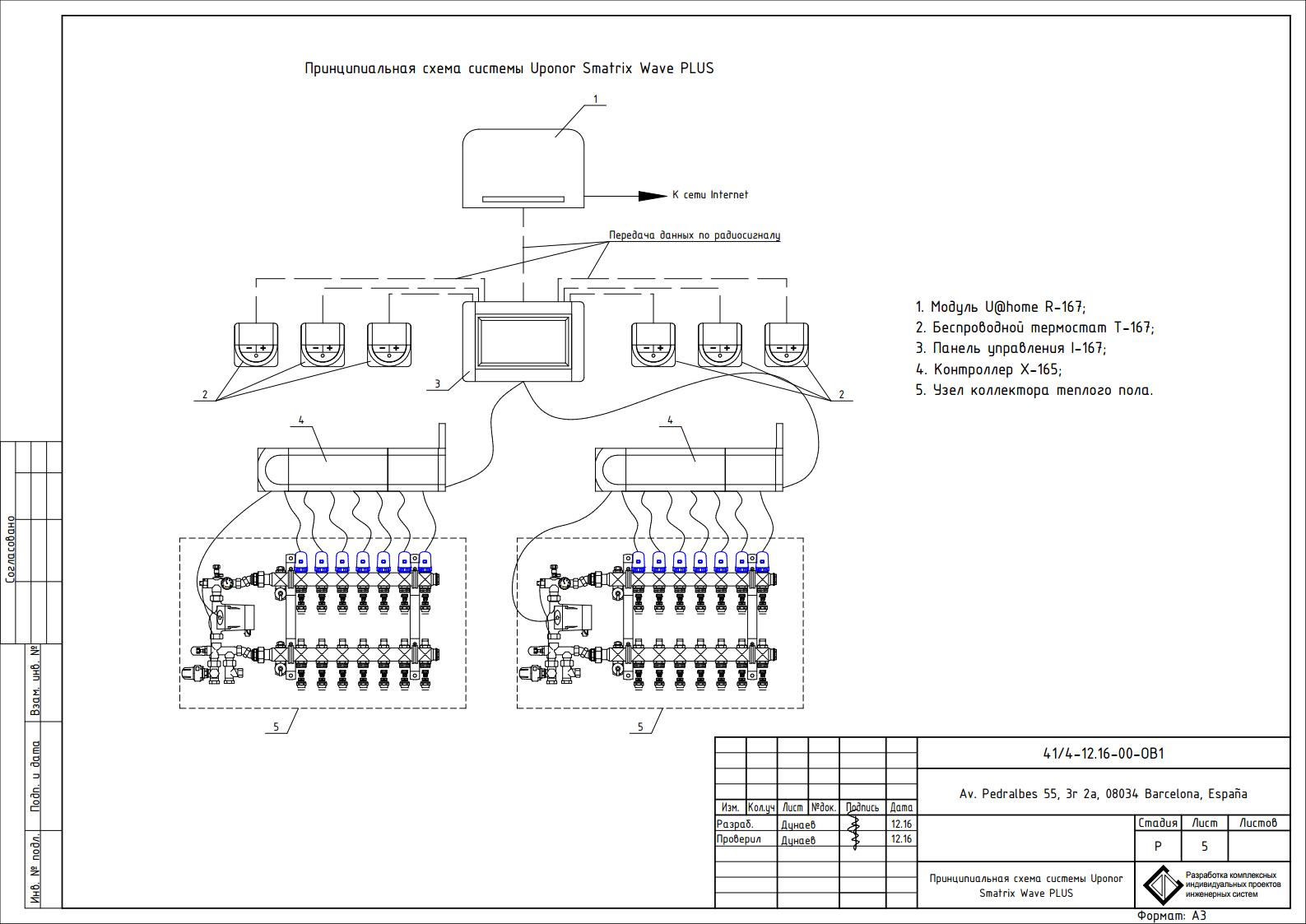

Так как данная квартира расположена в теплых широтах, то отопление выполнено преимущественно системой «теплый пол». Система отопления разделена на 2 части – дневную и ночную зону. Данное мероприятие выполнено из необходимости поддержания разного температурного режима в разных частях квартиры в одно и то же время суток. Смесительные узлы системы «теплый пол» установлены на распределительных гребенках. Для управления температурой в помещении предусмотрены электронные термостаты в каждом помещении, которые передают сигнал контроллеру, управляющему исполнительными механизмами на коллекторах.

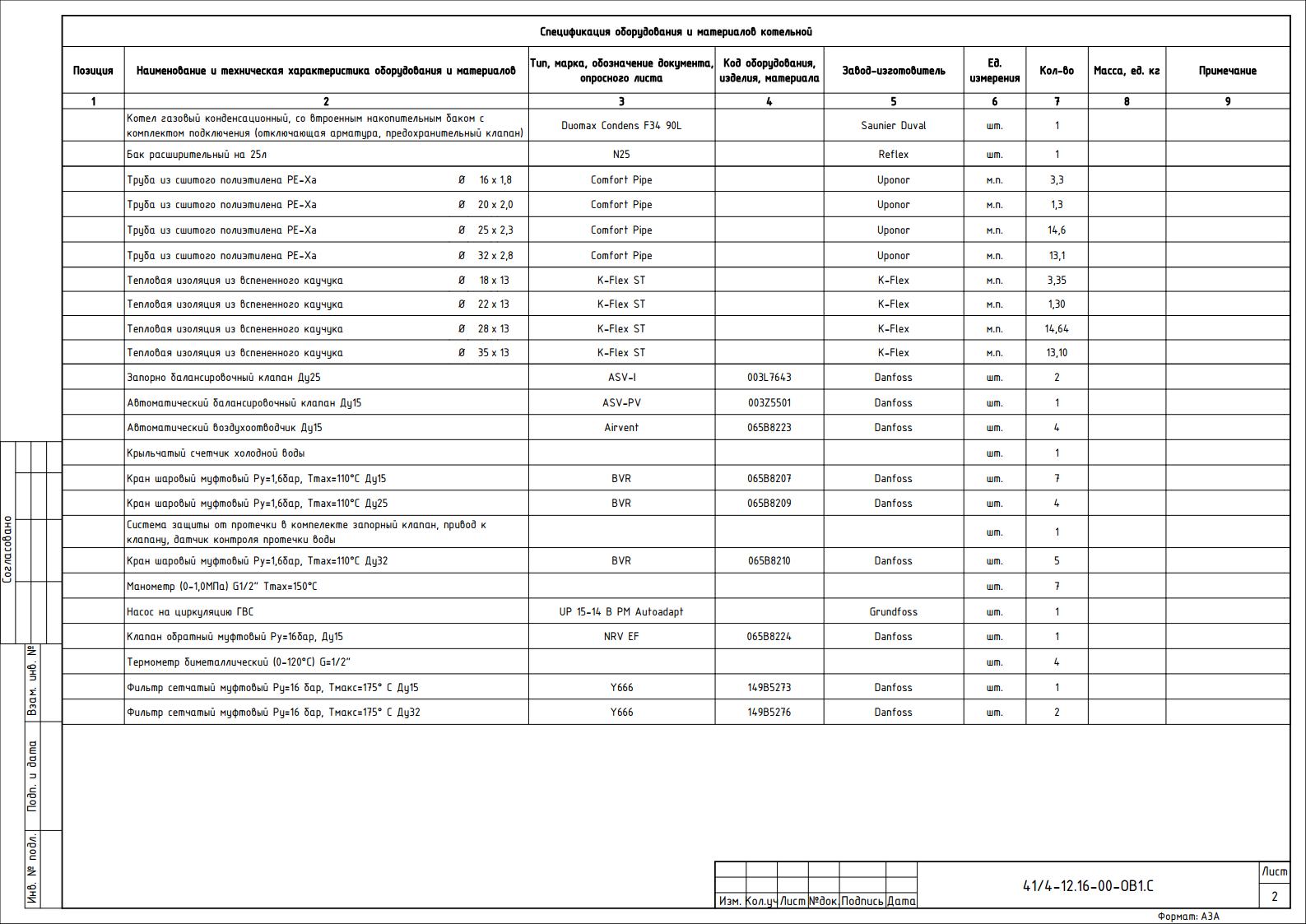

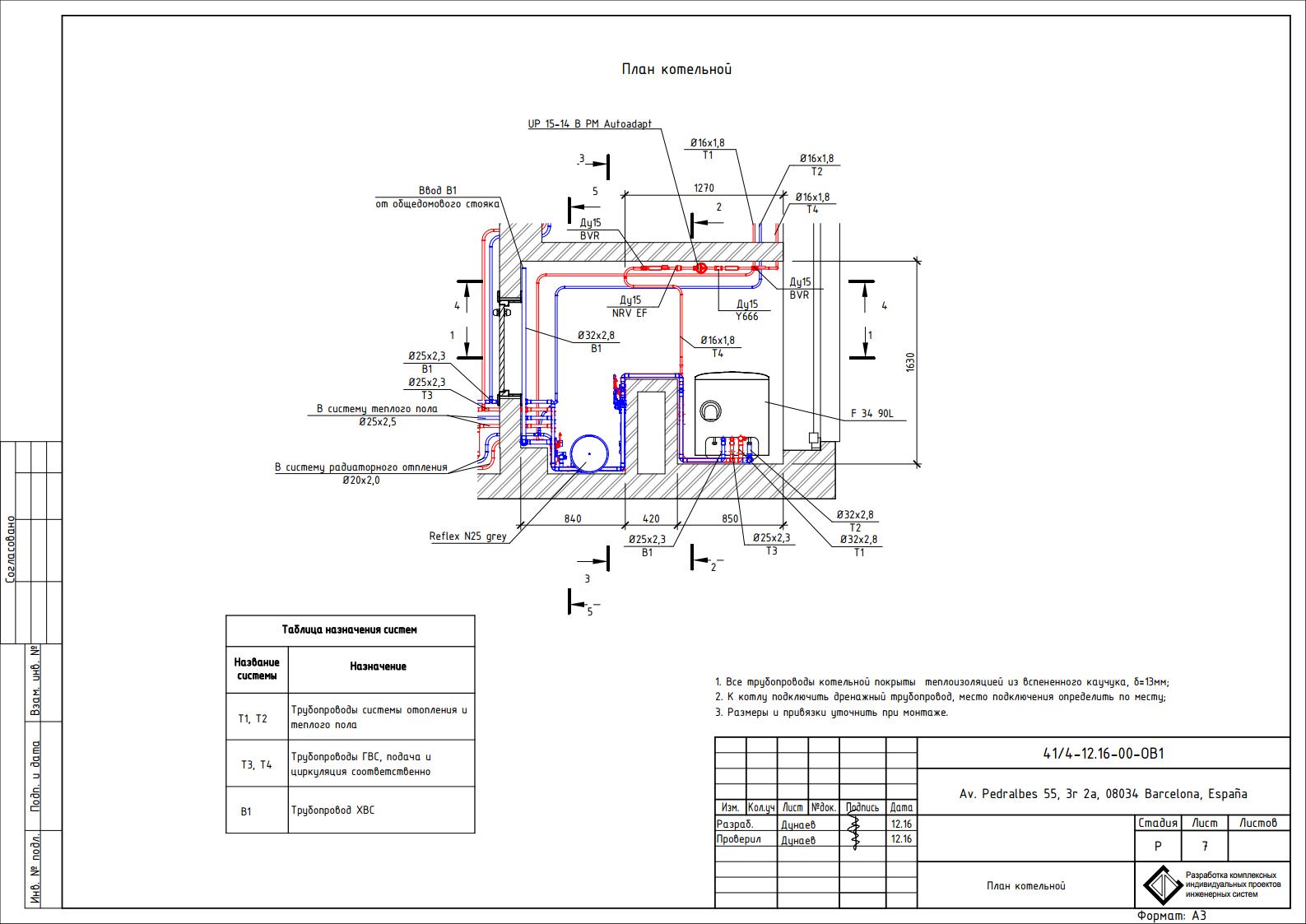

Теплоснабжение выполнено от конденсационного газового котла, расположенного в техническом помещении. Газовый котел имеет приоритет по горячей воде. В котел встроен накопительный бак для горячей воды на 90 литров.

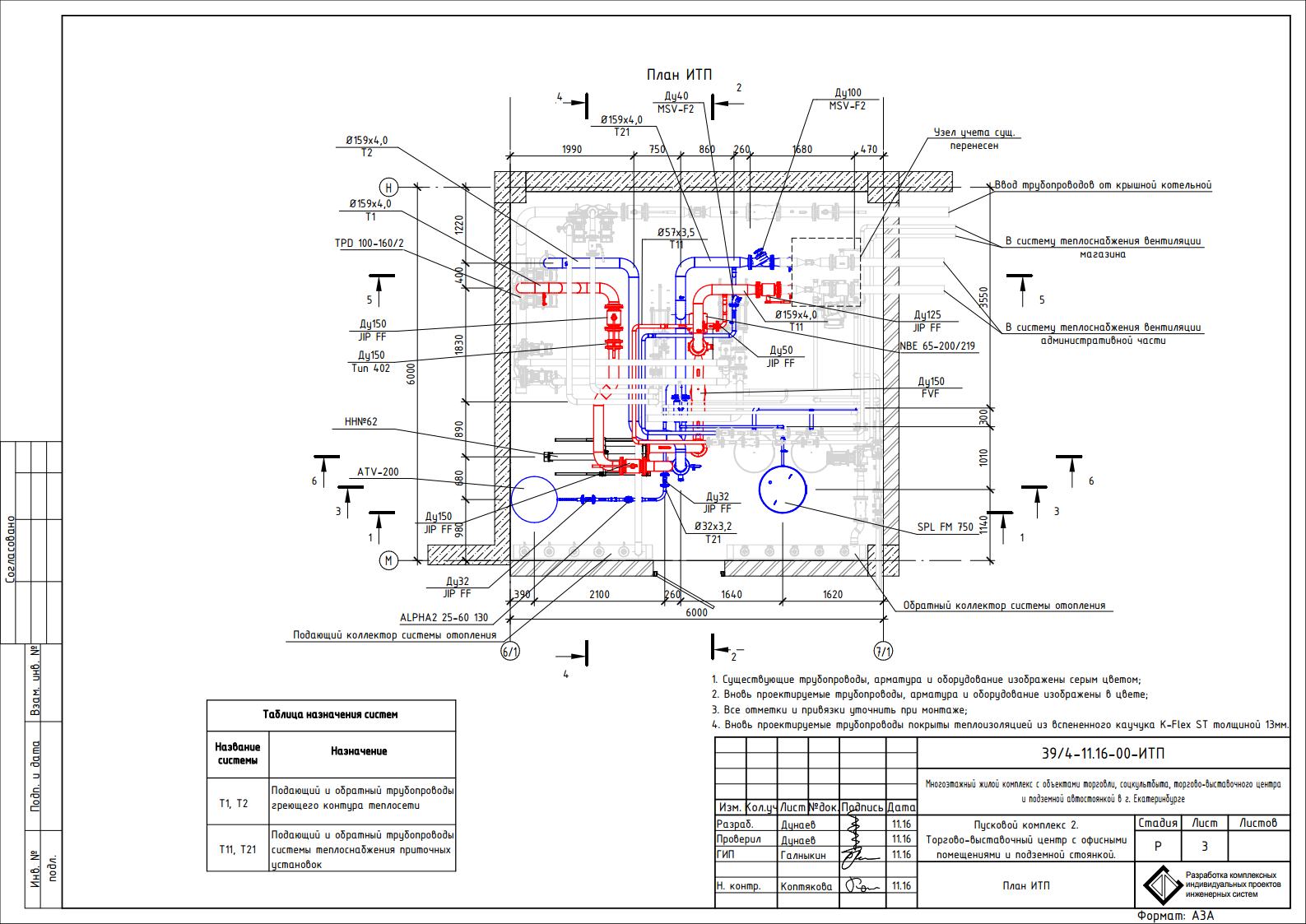

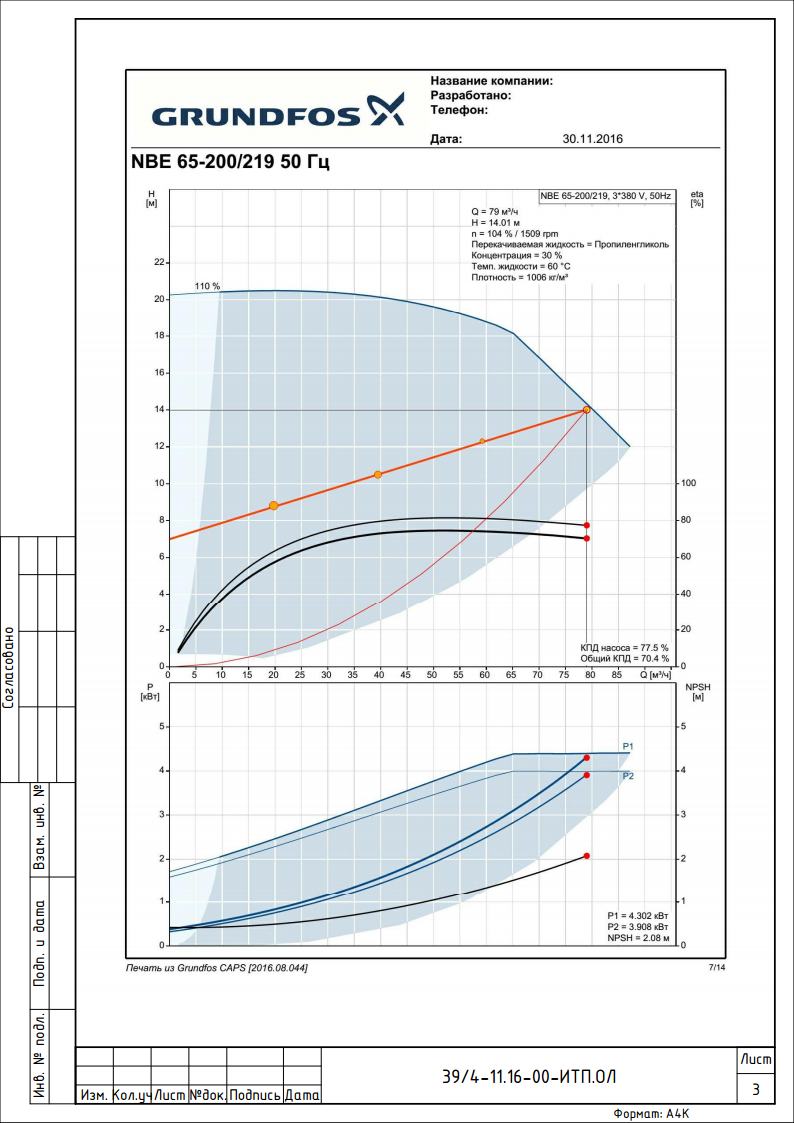

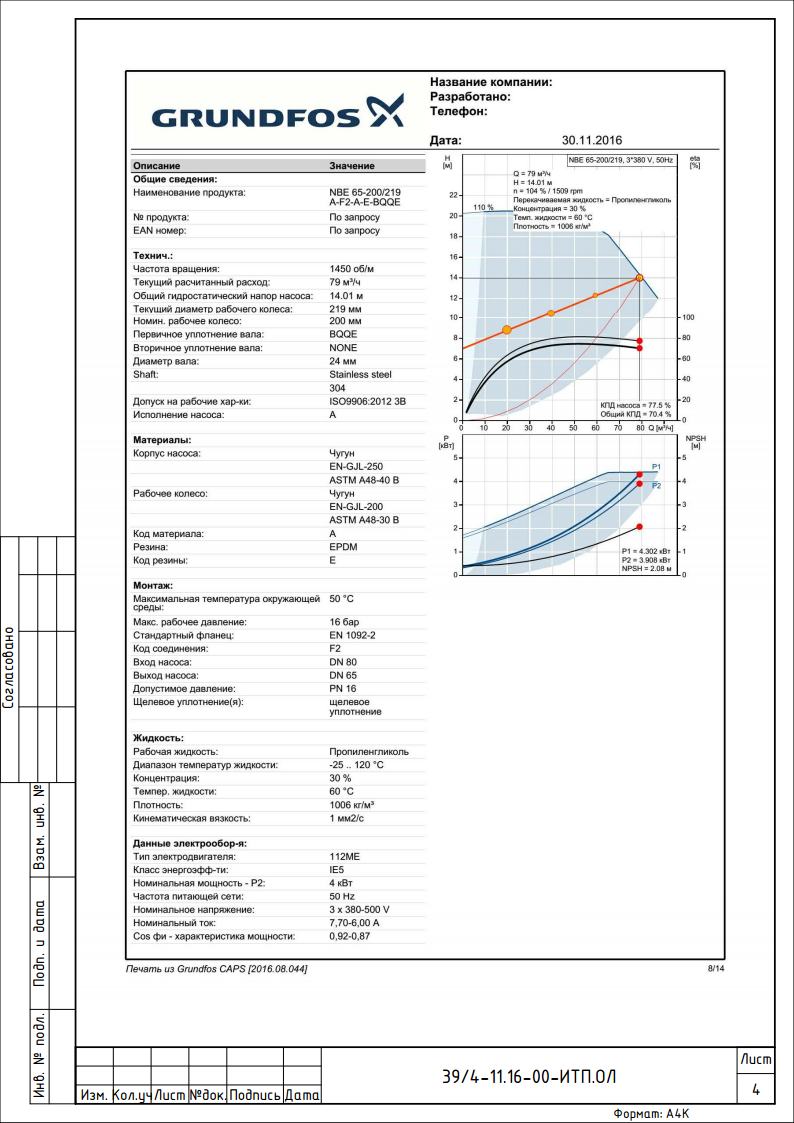

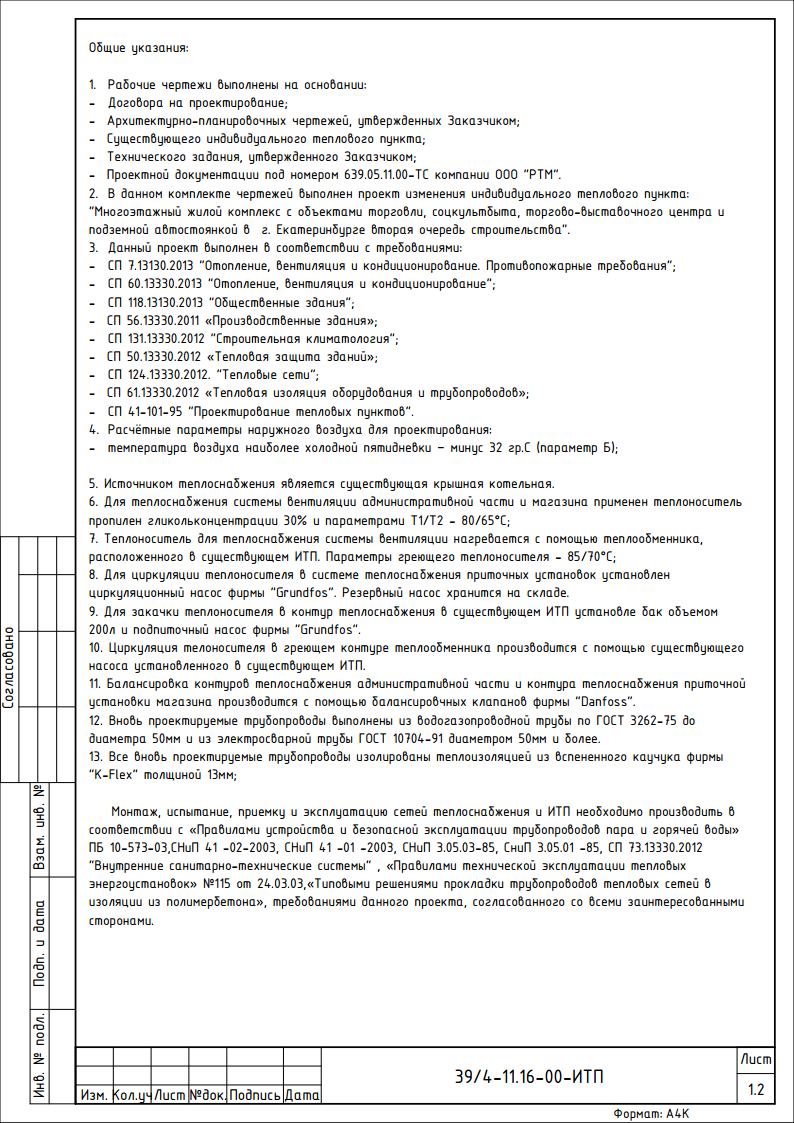

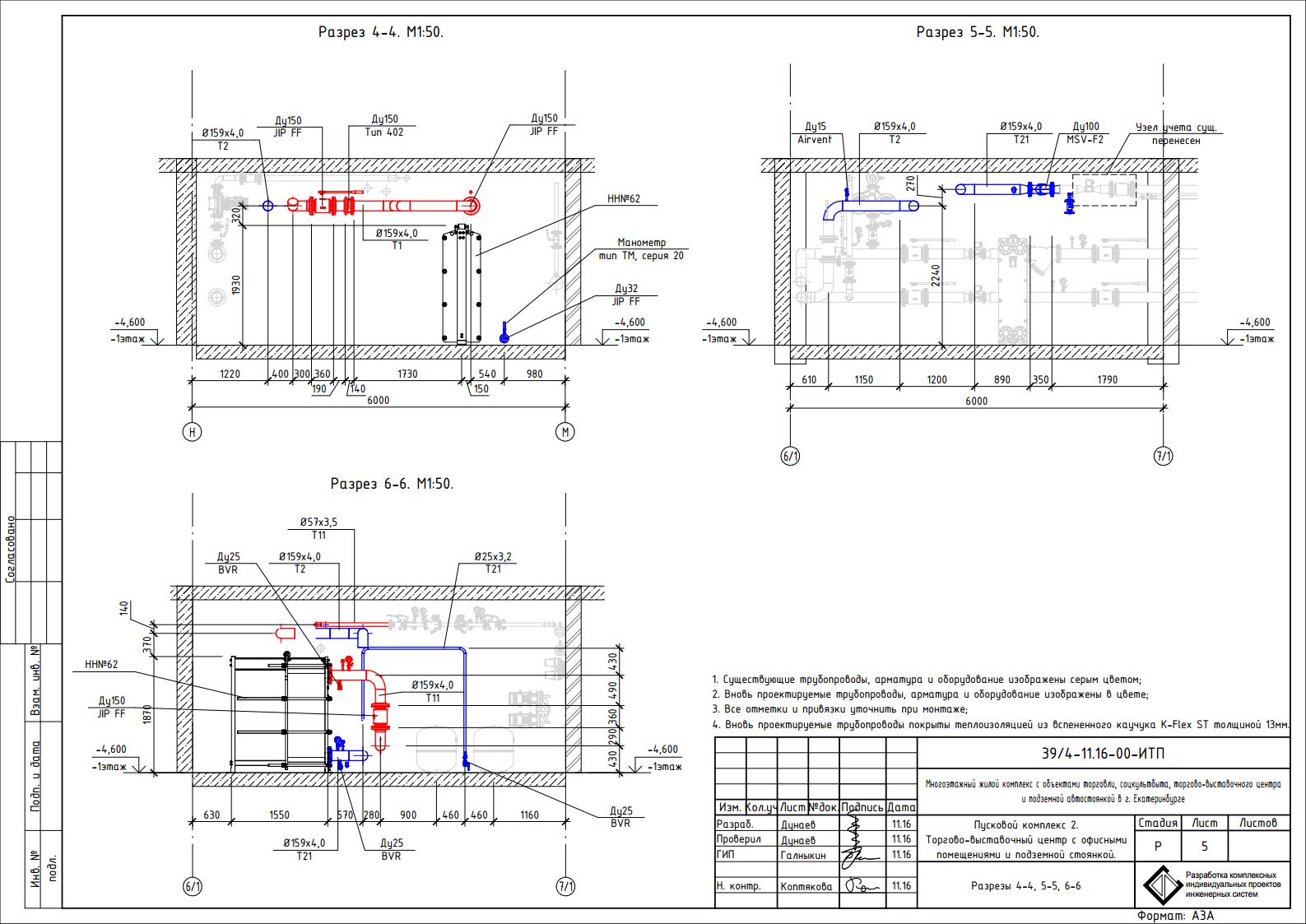

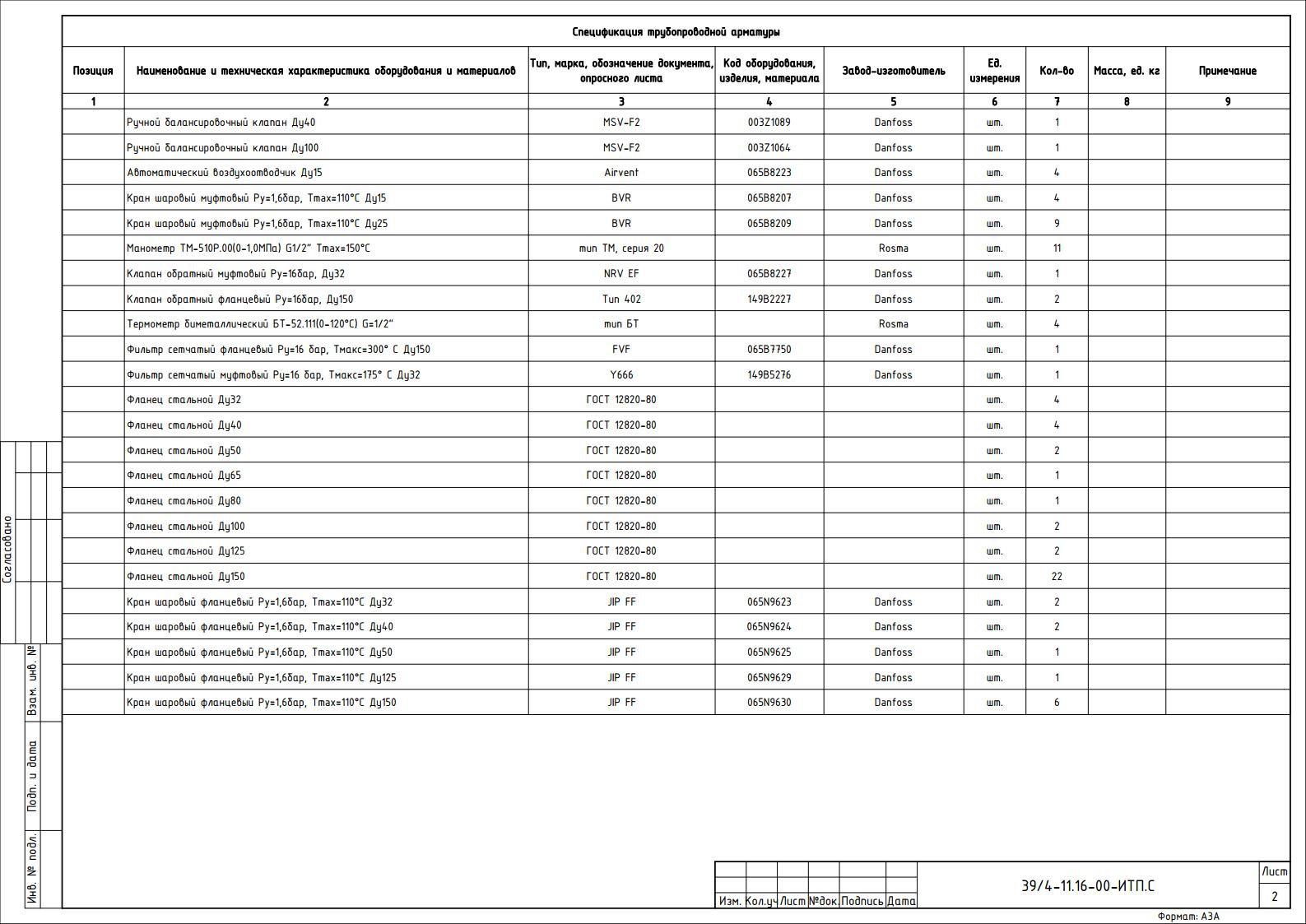

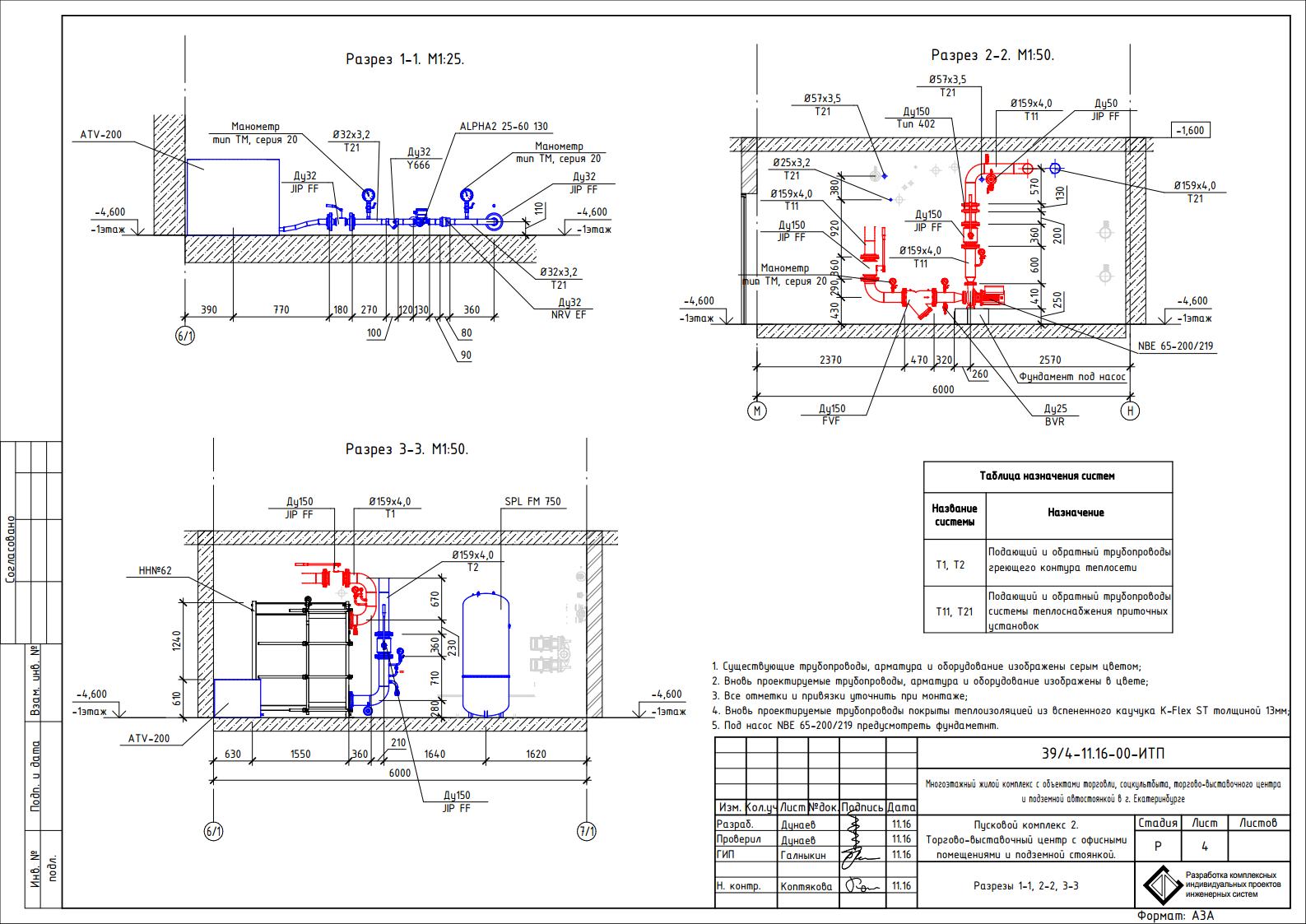

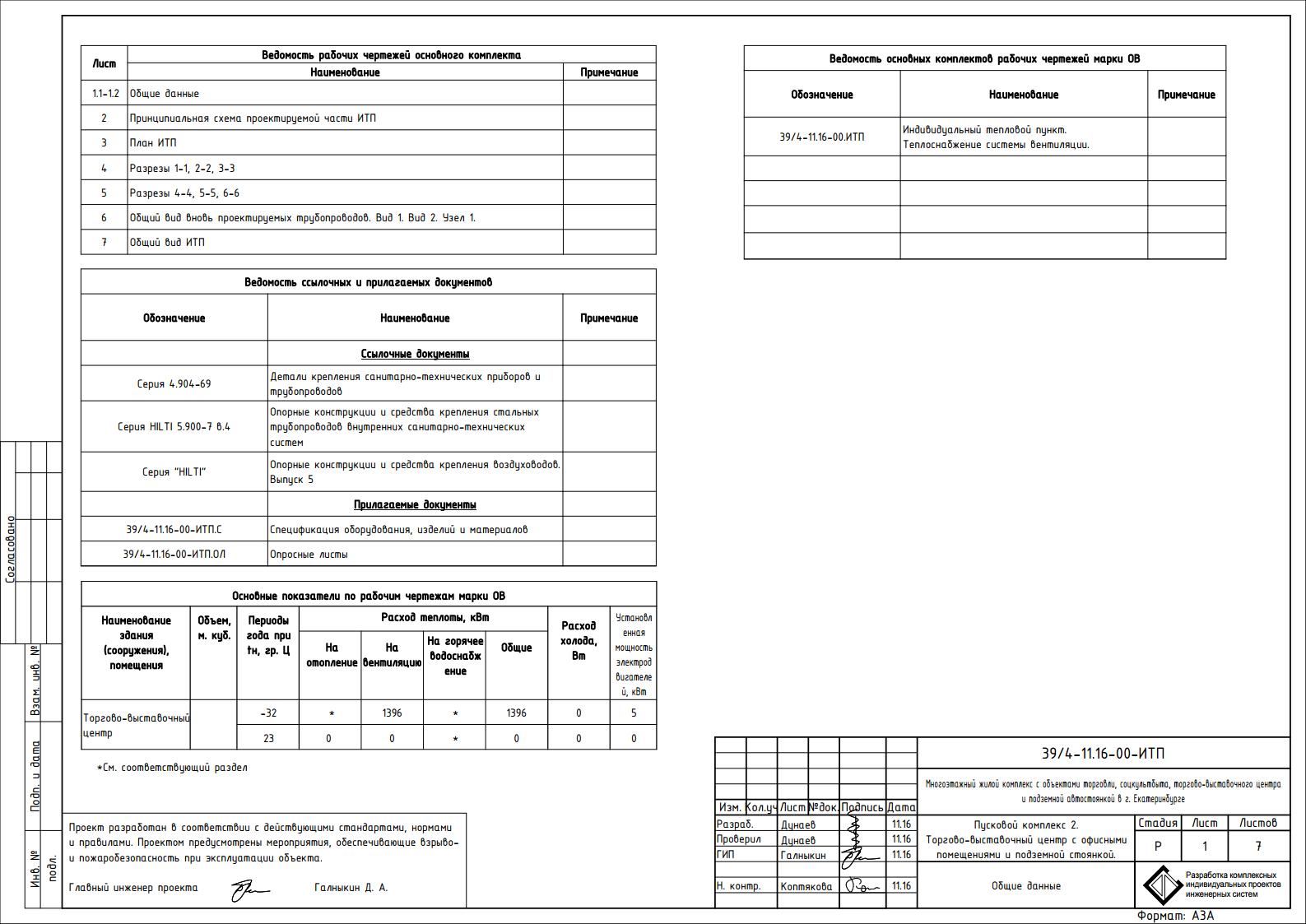

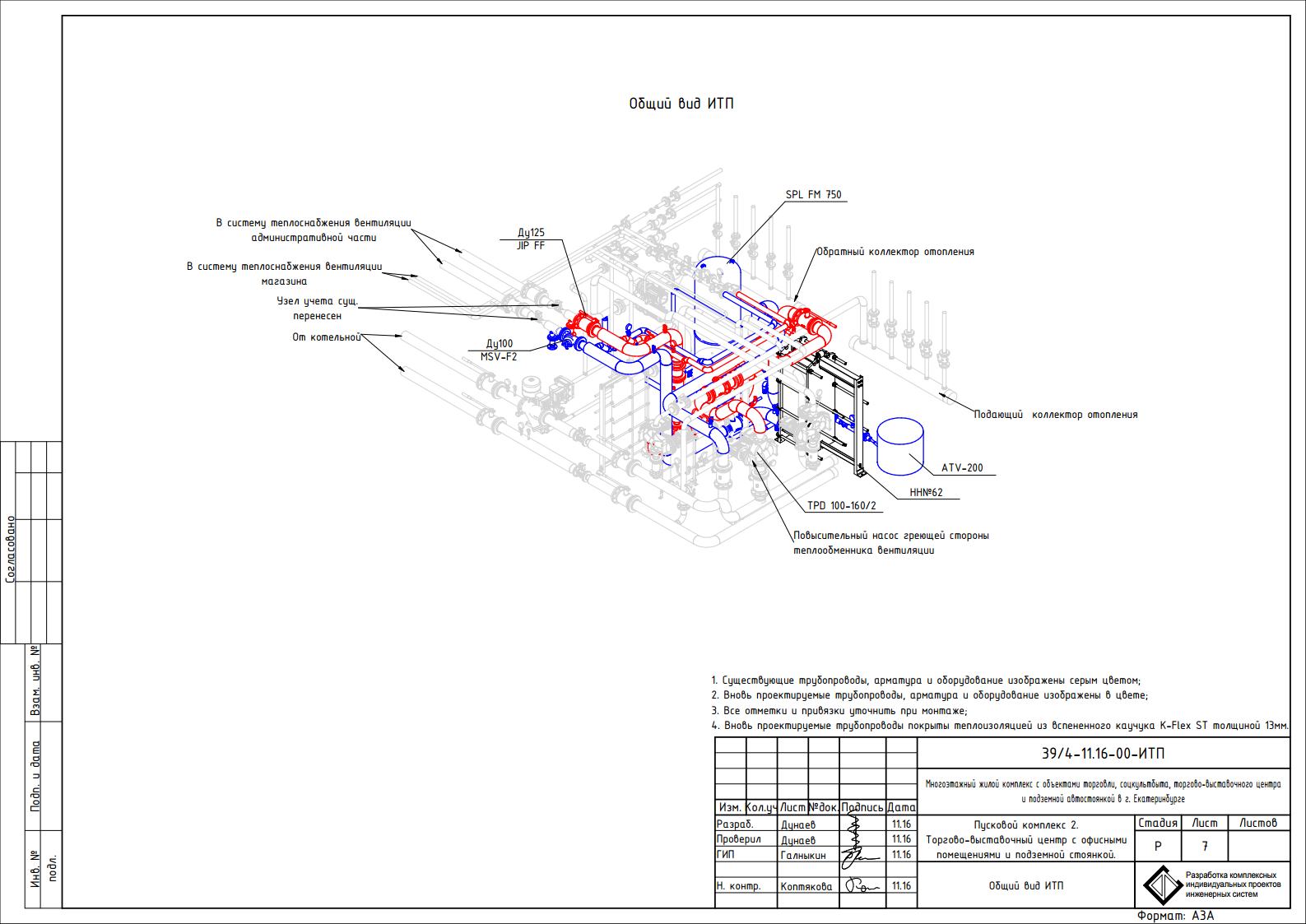

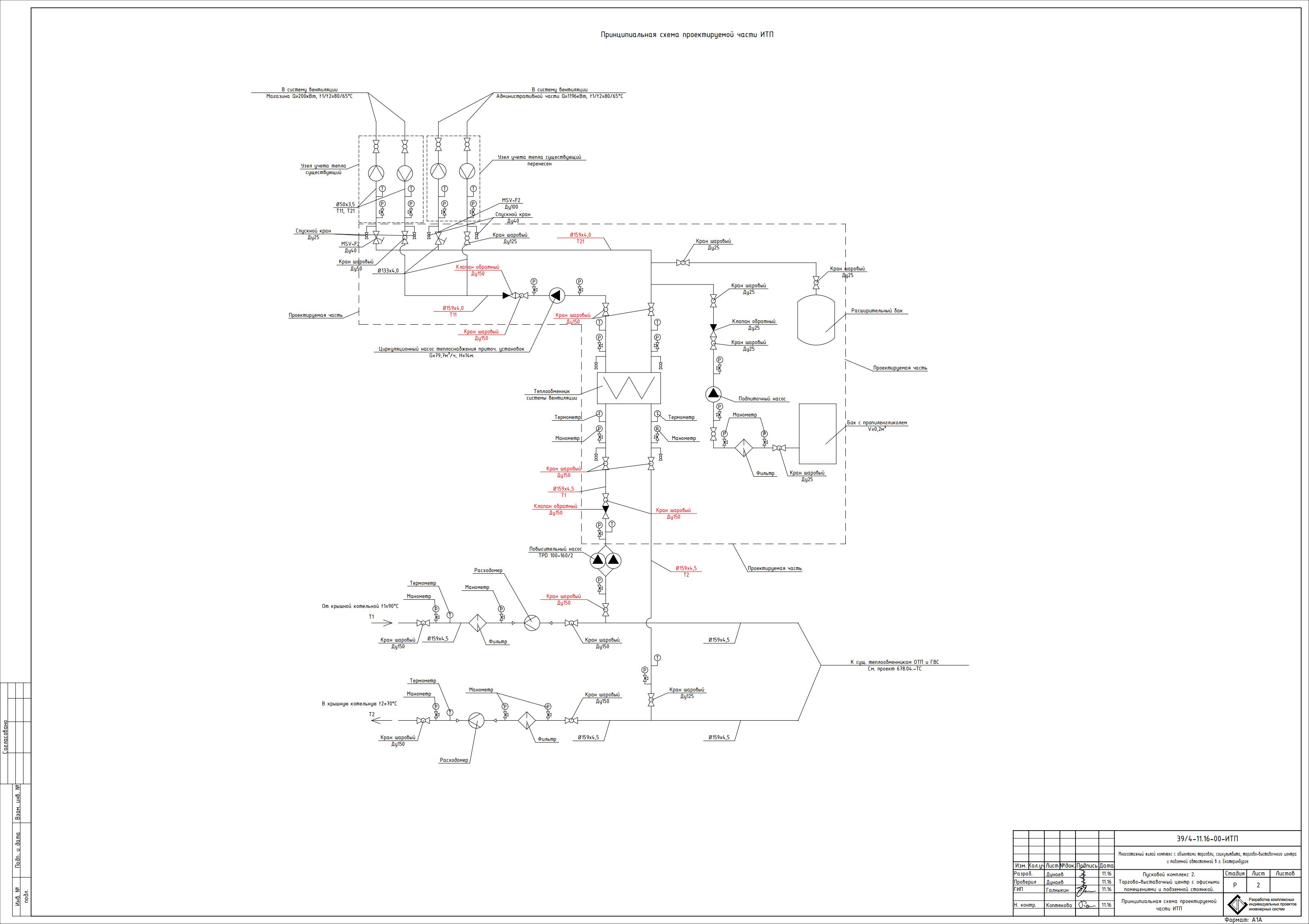

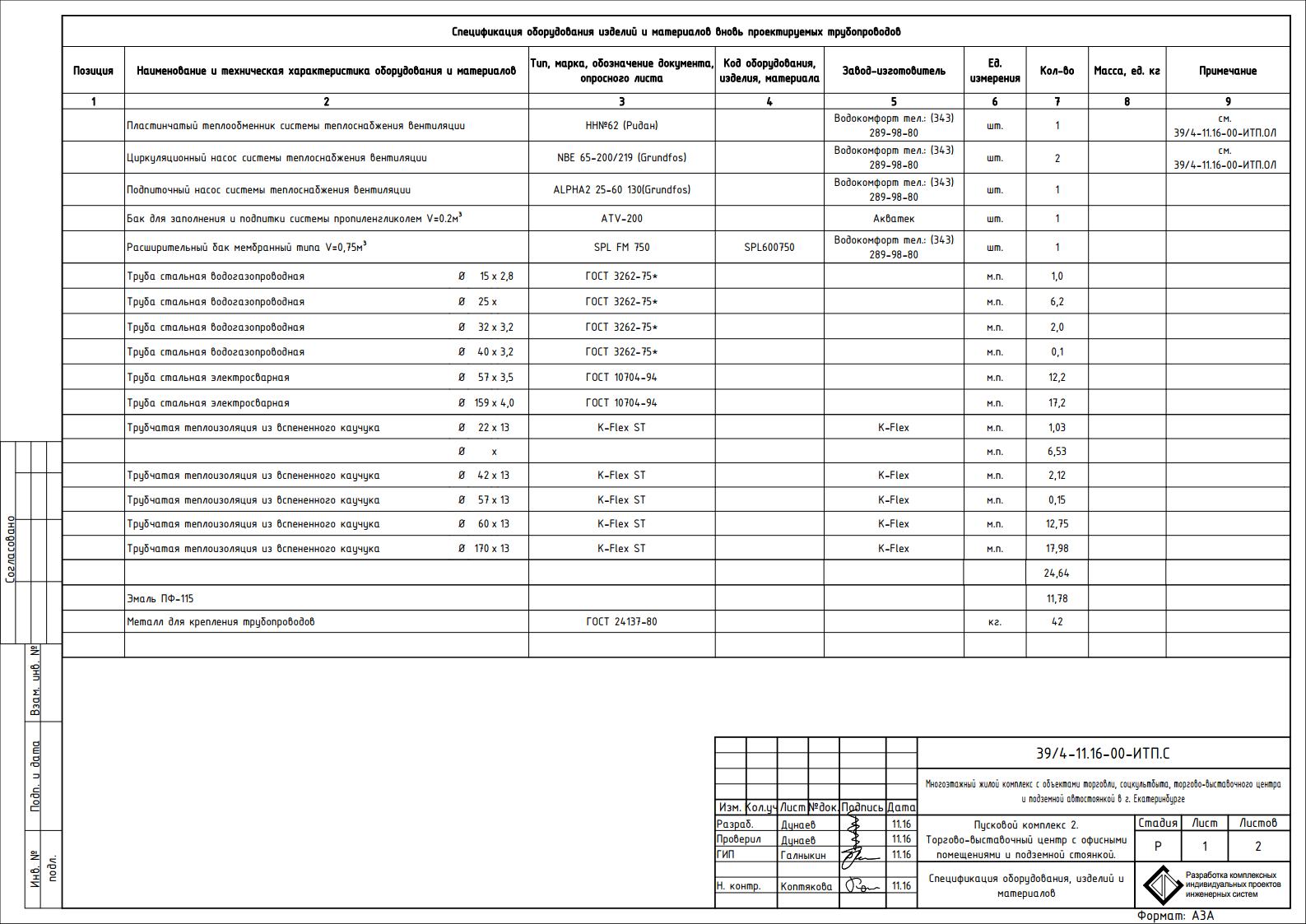

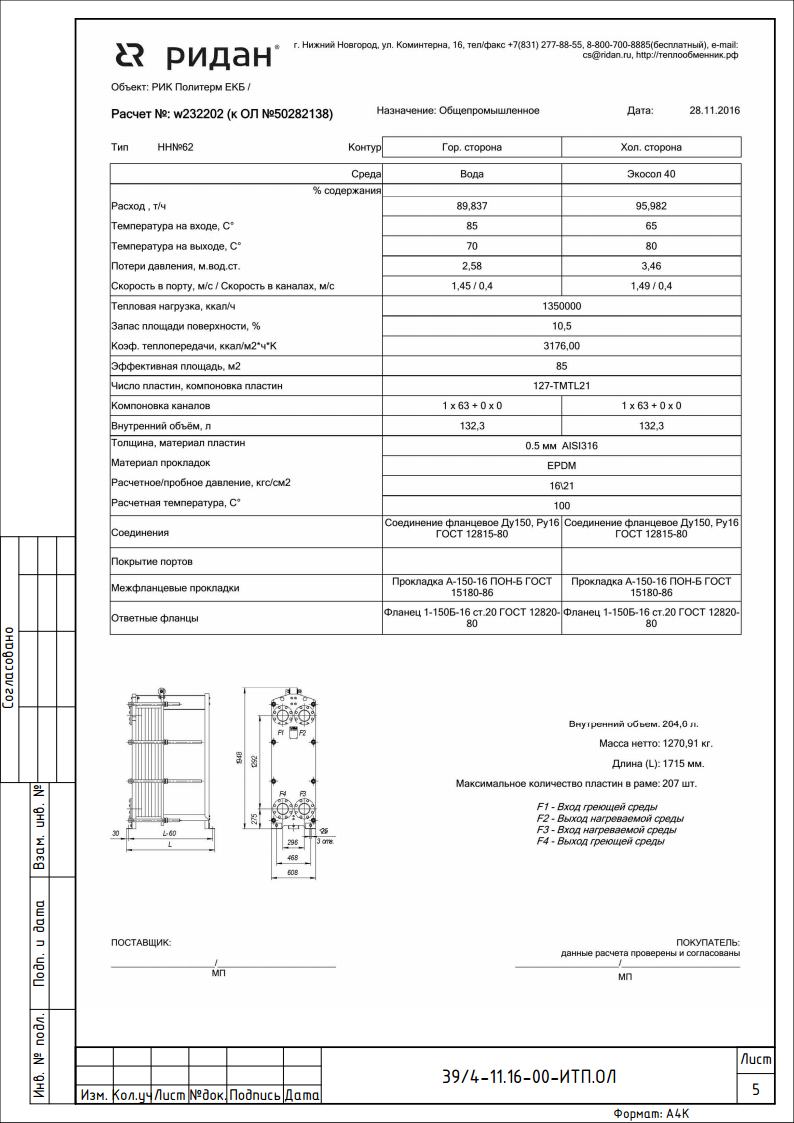

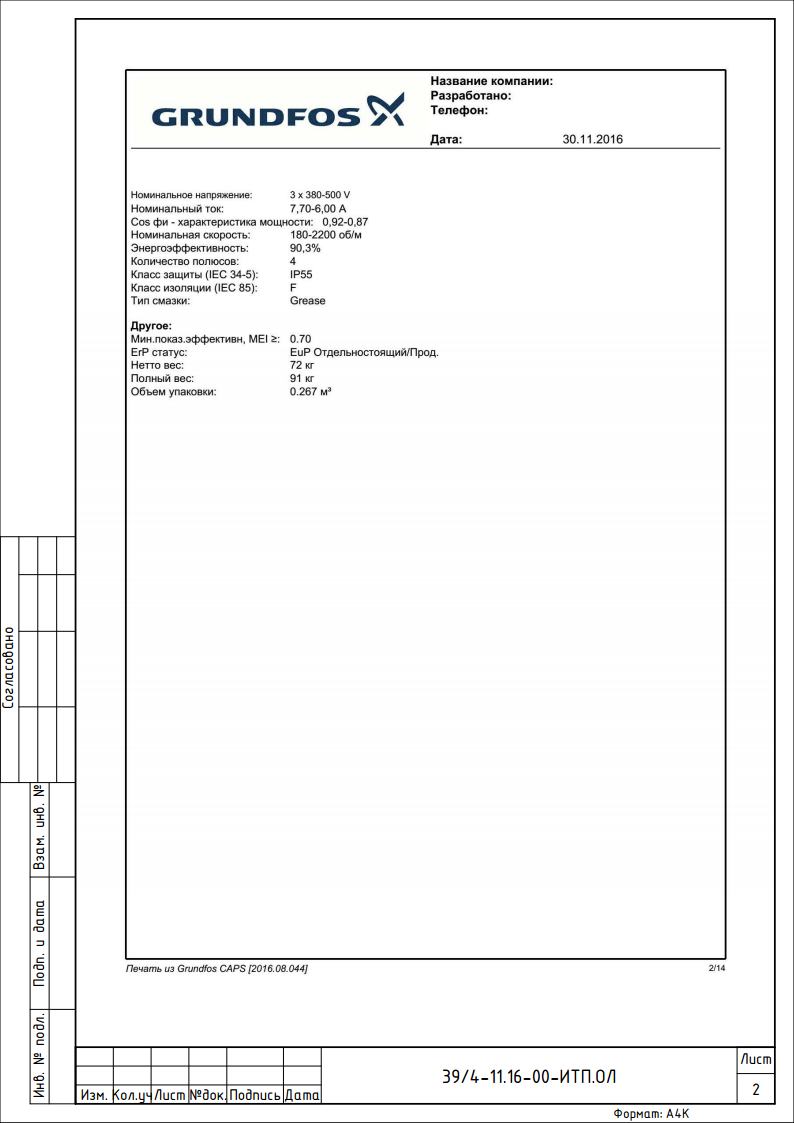

Пример проекта ИТП

В данной рабочей документации выполнено переоборудование ИТП в бизнес центре.

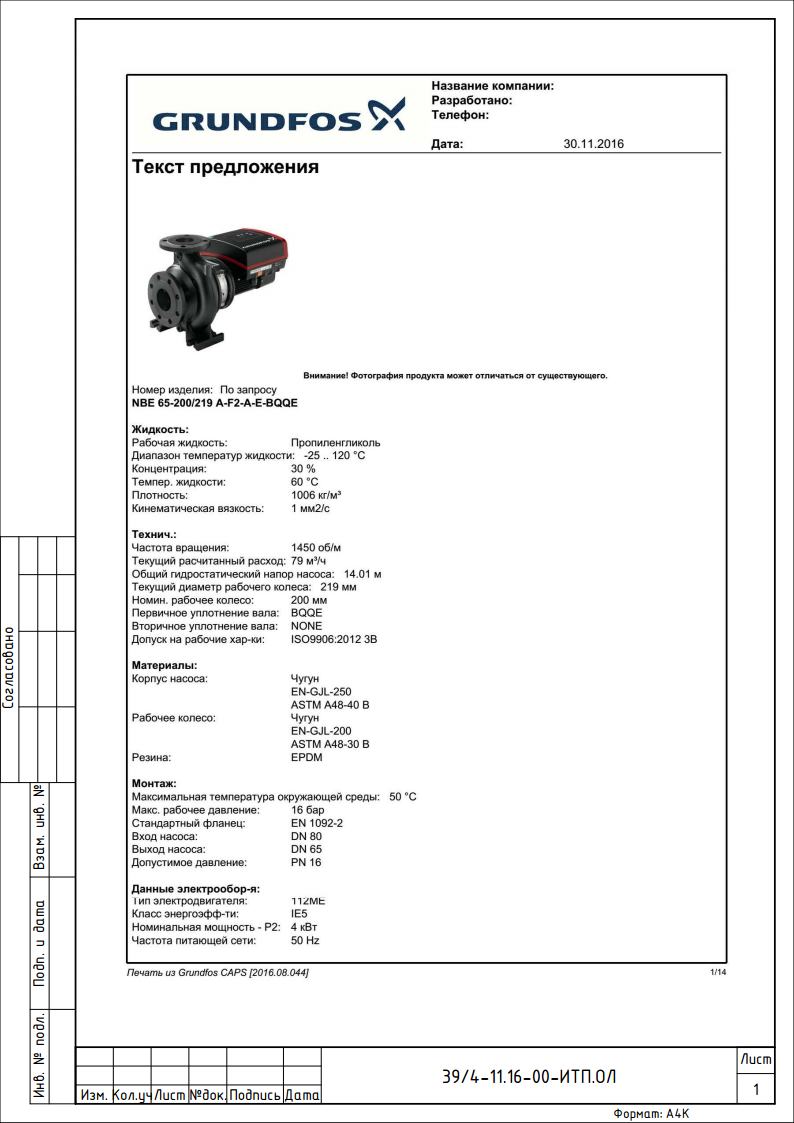

В данном тепловом пункте был установлен дополнительный теплообменник на теплоснабжение системы вентиляции. Теплоноситель теплоснабжения системы вентиляции пропилен гликоль. Для заполнения системы гликолем в ИТП предусмотрена накопительная емкость. Установлен дополнительный расширительный бак, перенесен узел учета тепла.

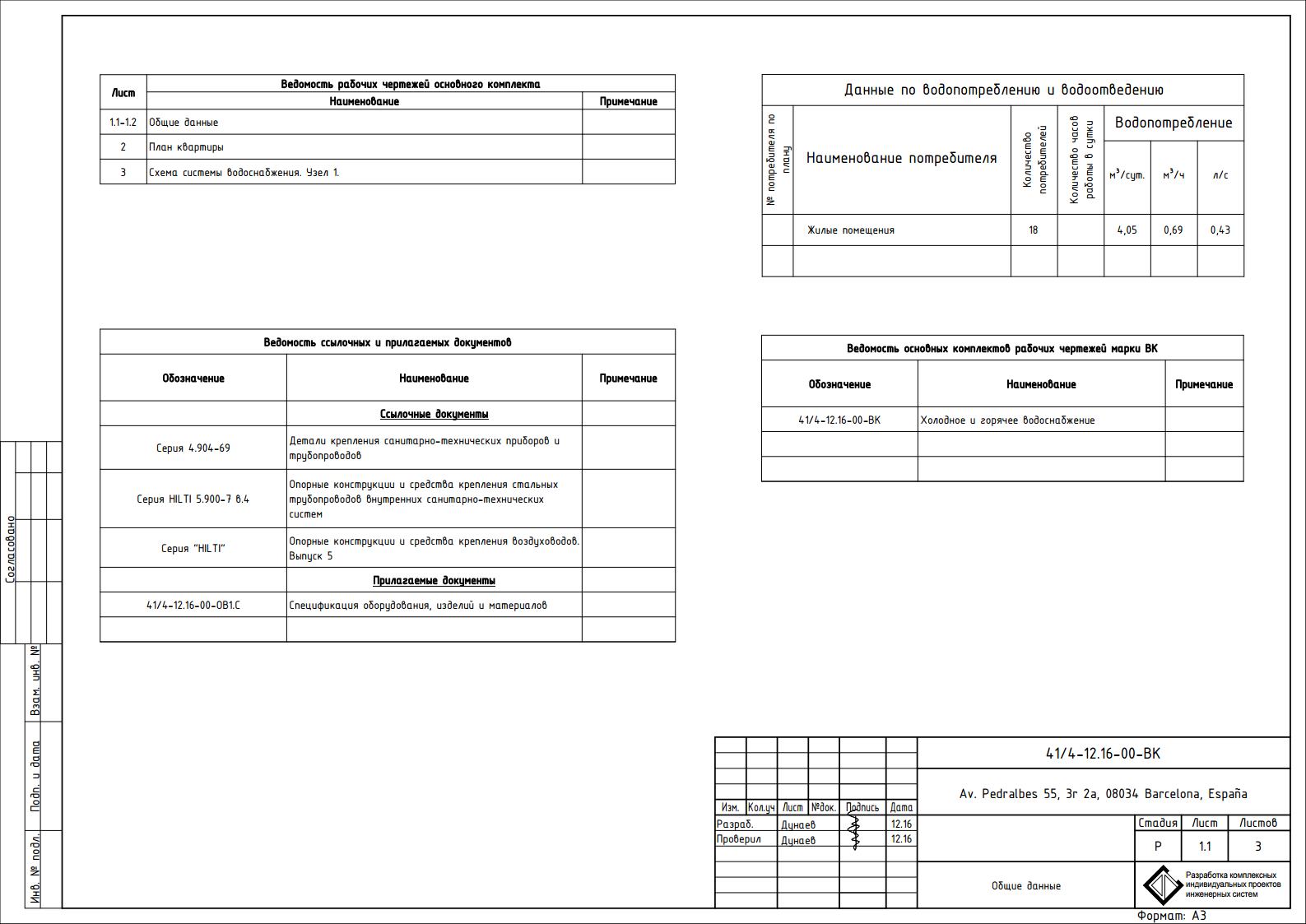

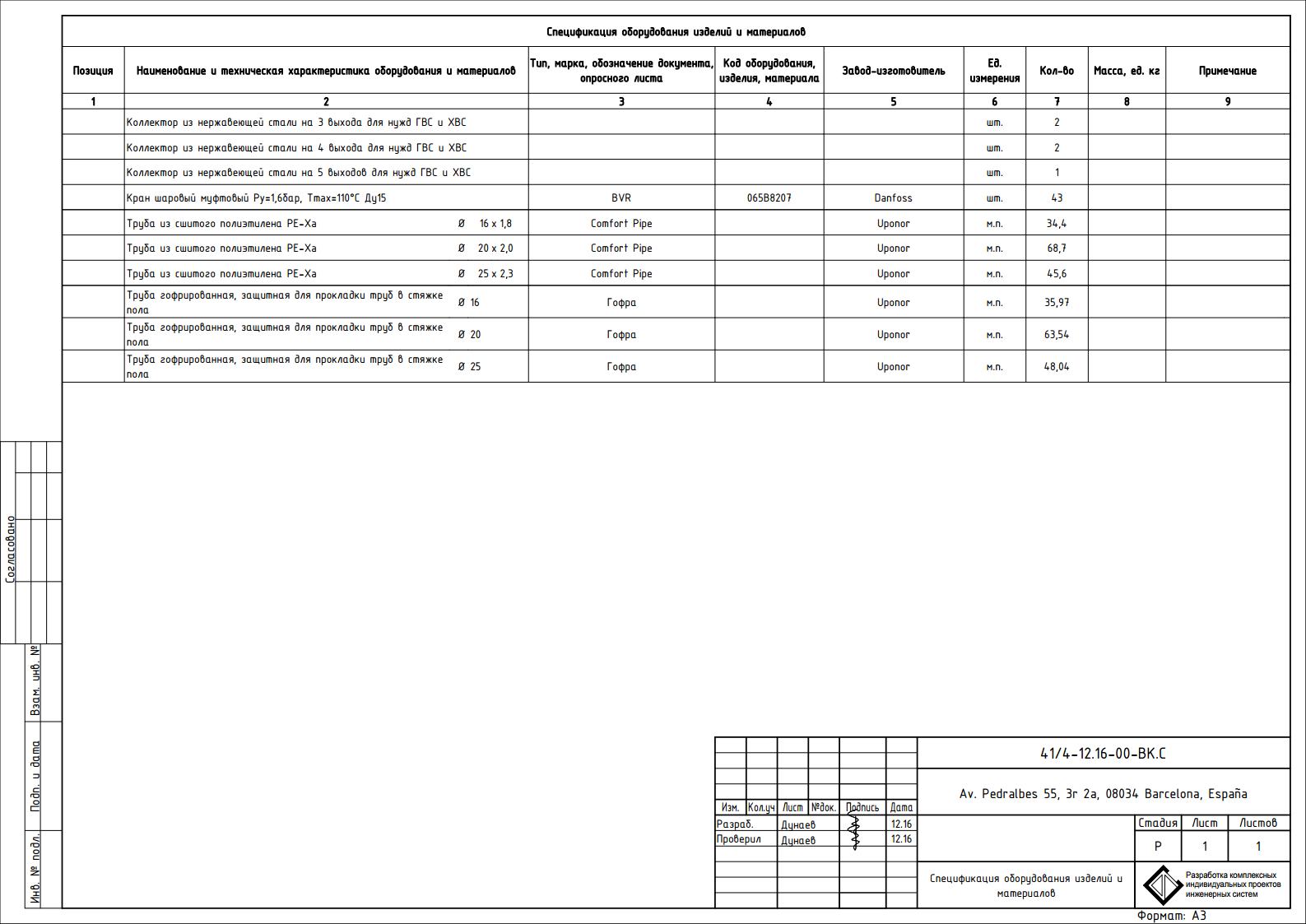

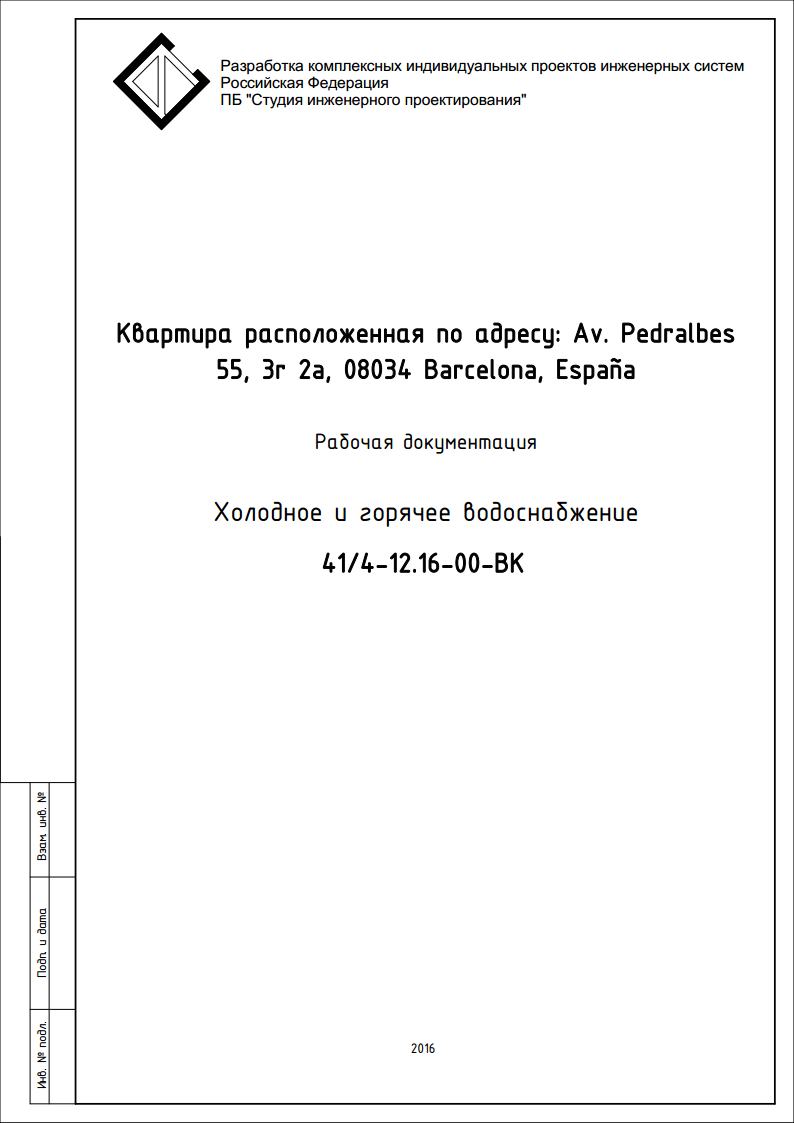

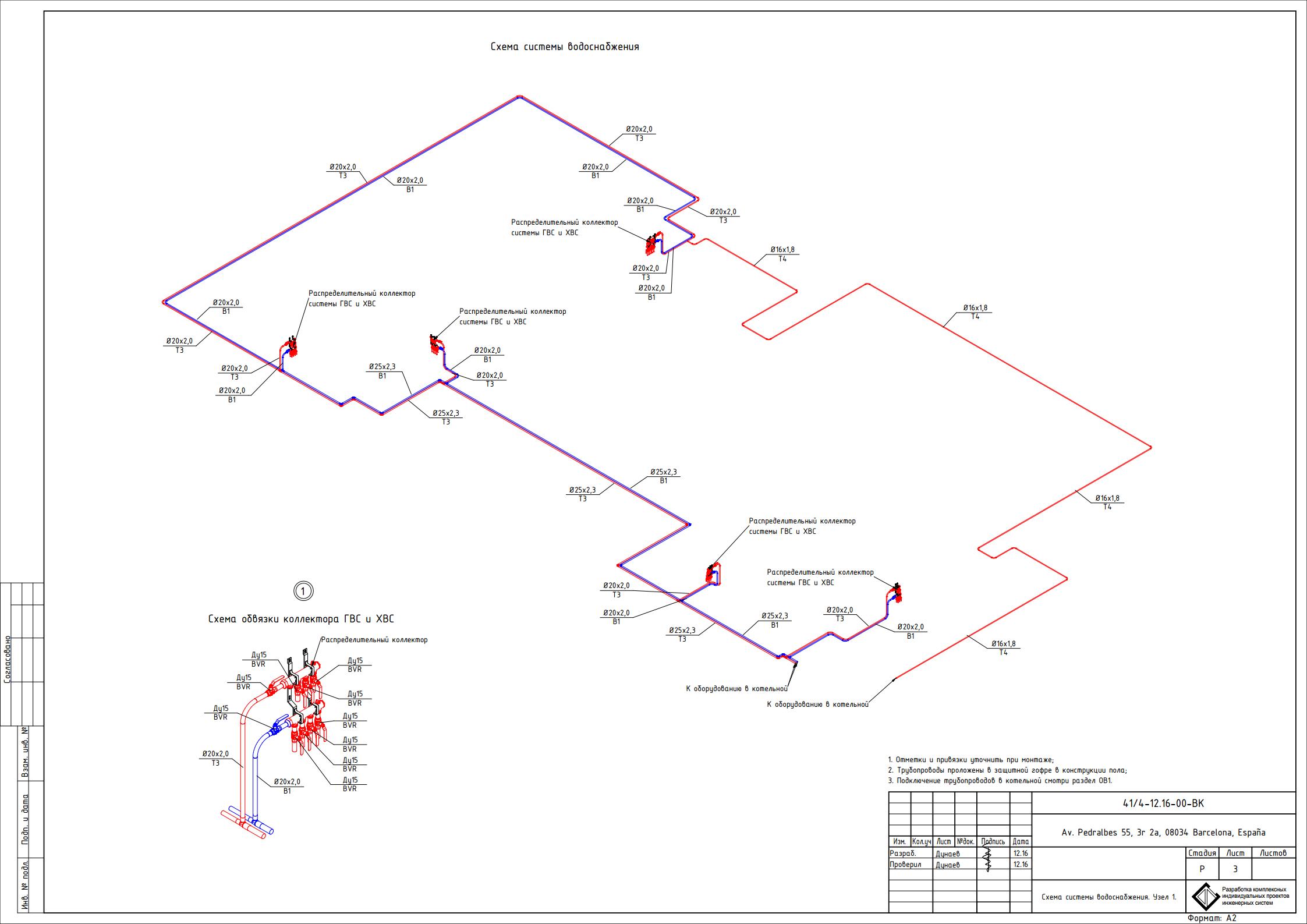

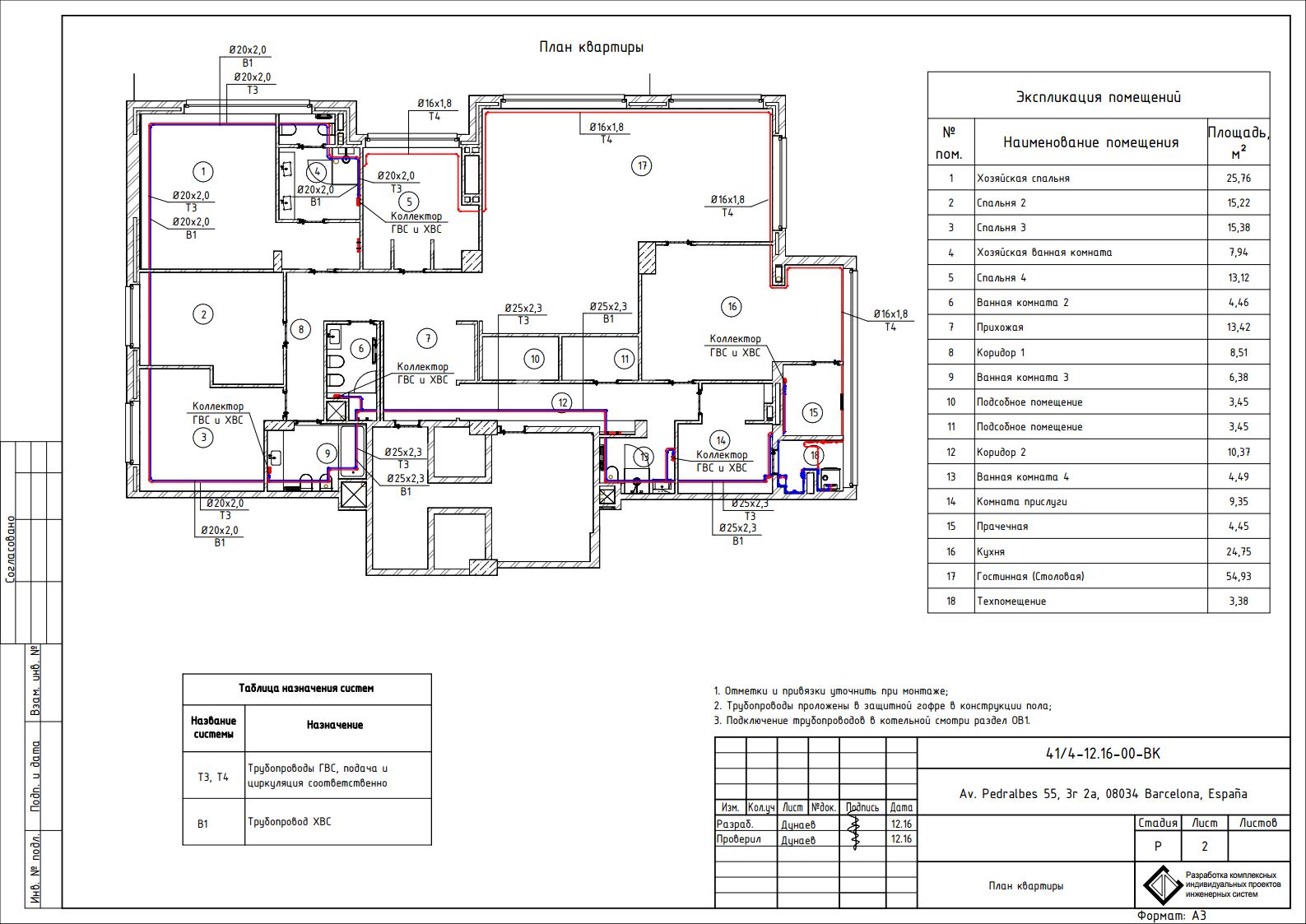

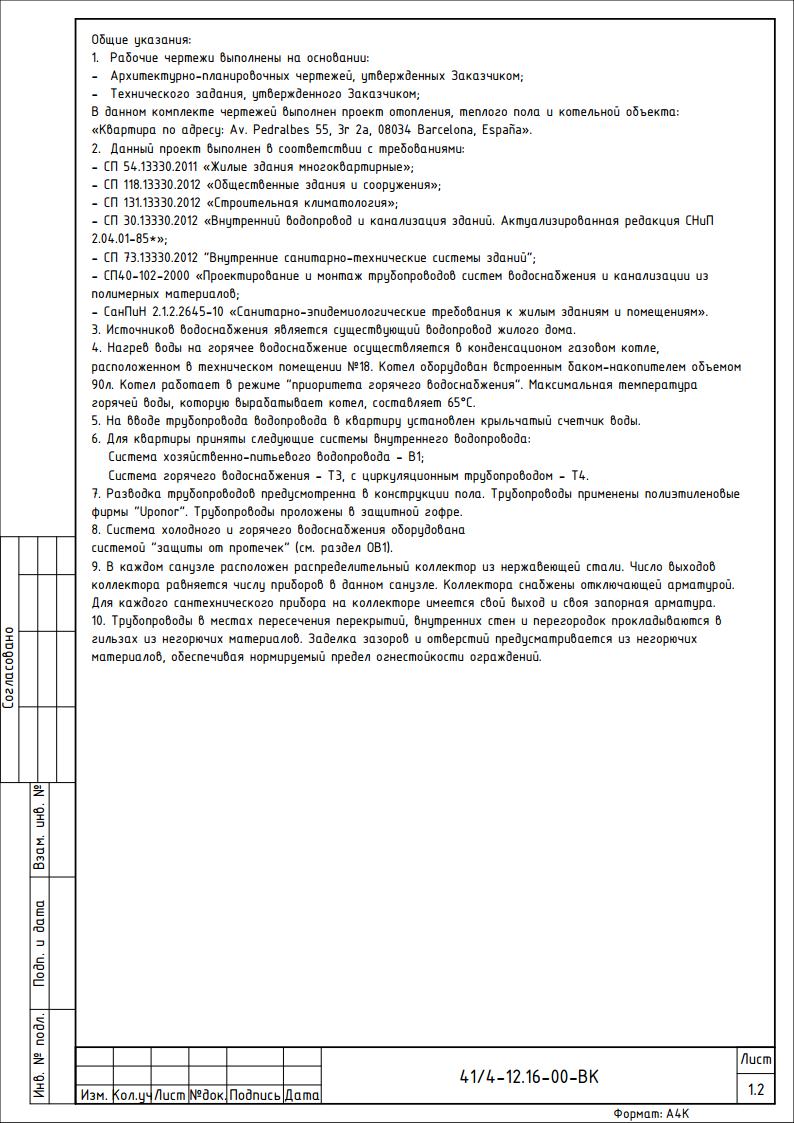

Пример проекта водоснабжения квартиры

В данной рабочей документации выполнена система водоснабжения квартиры расположенной в городе Барселона, Испания.

Нагрев горячей воды производится в конденсационном котле, расположенном в техническом помещении. Котел имеет приоритет по горячей воде и встроенный бак-накопитель.

В каждом санузле установлены распределительные гребенки для холодного и горячего водоснабжения с отключающей арматурой. На циркуляционном трубопроводе предусмотрен насос с таймером включения и функцией анализа времени наибольшего водопотребления.
